Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: LHTi
Orzecznictwo: ISO 9001:2015
Numer modelu: lewy-Ti3
Warunki płatności i wysyłki
Minimalne zamówienie: 3 szt
Zasady płatności: L/C, D/A, D/P, T/T, Western Union
Nazwa produktu: |
Tytanowa głowica talerzowa do wyposażenia zbiornika ciśnieniowego |
Materiał: |
Tytan GR1, GR2, GR7, GR12 itp. |
Standard: |
Zgodnie z normą ASME VIII-I lub DIN28013 |
Rozmiar: |
OD300-1250mm lub dostosowane do życzeń klientów |
Inna nazwa: |
Tytanowe głowice eliptyczne, tytanowe głowice sferyczne |
Kolor: |
Naturalny |
Aplikacje: |
Wyposażenie zbiorników ciśnieniowych i kotły |
Testowanie stron trzecich: |
Dostępny |
Nazwa produktu: |
Tytanowa głowica talerzowa do wyposażenia zbiornika ciśnieniowego |
Materiał: |
Tytan GR1, GR2, GR7, GR12 itp. |
Standard: |
Zgodnie z normą ASME VIII-I lub DIN28013 |
Rozmiar: |
OD300-1250mm lub dostosowane do życzeń klientów |
Inna nazwa: |
Tytanowe głowice eliptyczne, tytanowe głowice sferyczne |
Kolor: |
Naturalny |
Aplikacje: |
Wyposażenie zbiorników ciśnieniowych i kotły |
Testowanie stron trzecich: |
Dostępny |
Fabryka w Chinach GR1, GR2, GR7, GR12 tytanowa głowica talerzowa do wyposażenia zbiornika ciśnieniowego
| Nazwa produktu | Tytanowe głowice do naczyń / tytanowe głowice eliptyczne, tytanowe głowice sferyczne |
| Standard | Zgodnie z normą ASME VIII-I lub DIN28013 |
| Gatunek | Tytan GR1, GR2, GR7, GR12 itp. |
| Rozmiar | OD300-1250mm lub dostosowane do życzeń klientów |
| Grubość | Jako prośby klientów |
| Przetwarzanie | Formowanie na zimno i formowanie na gorąco |
| Kontrola |
100% test ultradźwiękowy i test PT po uformowaniu.(Zgodnie z wymaganiami.) |
| Powierzchnia | Marynowane, Piaskowanie |
| MOQ | 3 SZT |
Zastosowania głowicy tytanowej:
Zbiorniki ciśnieniowe
Poszukiwania ropy
Poszukiwanie gazu
Wymienniki ciepła
Wytwarzanie energii
Obróbka chemiczna
Odsolenie
Uzdatnianie wody
Procedury produkcyjne:
1. Wstępna produkcja płyt tytanowych lub platerowanych płyt stalowych
Kontrola
2. Czyszczenie i szlifowanie powierzchni płyty
3. Ochrona powłoki i farba
4. Formowanie (formowanie na gorąco lub na zimno)
5. Przygotowanie do cięcia i szlifowania
6. Marynowanie
7. Testy UT i PT
8. Polerowanie powierzchni na żądanie
9. Kontrola końcowa
10. Pakowanie
(Tytanowa głowica talerzowa) DIN28013:
| D (mm) | s min/maks (mm) | Objętość (L) | h1 (mm) | kg na mm s | D (mm) | s min/maks (mm) | Objętość (L) | h1 (mm) | kg na mm s |
| 300 | 4-10 | 3,5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22,5 |
| 350 | 4-10 | 5,6 | 91 | 1,3 | 1600 | 5-15 | 532 | 416 | 23,9 |
| 400 | 4-10 | 8,3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11,8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27,0 |
| 500 | 4-10 | 16,1 | 130 | 2,6 | 1750 | 5-15 | 700 | 455 | 28,5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3,6 | 1850 | 5-15 | 825 | 481 | 31,5 |
| 650 | 3-12 | 36,0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54,5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66,5 | 203 | 6,2 | 2050 | 6-15 | 1120 | 533 | 38,5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40,5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8,6 | 2200 | 6-15 | 1380 | 572 | 44,5 |
| 1000 | 4-16 | 130 | 260 | 9,5 | 2250 | 6-15 | 1480 | 685 | 46,5 |
| 1050 | 4-13 | 150 | 273 | 10,4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12,5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13,6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 | 57 |

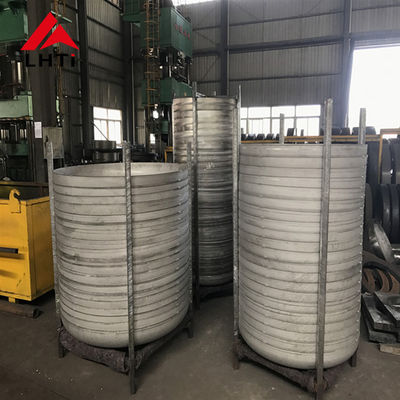

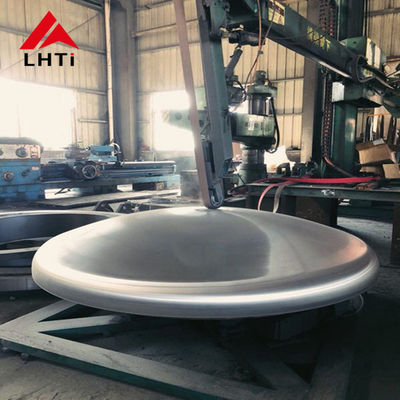

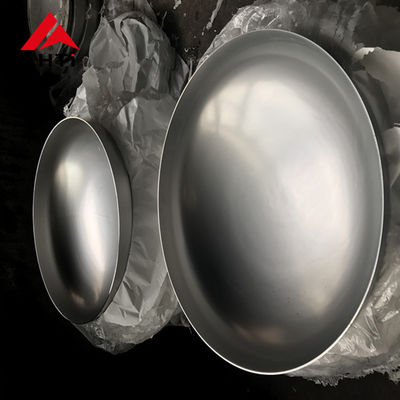

Szczegółowe obrazy:
Rzeczywiste zastosowania głowicy tytanowej:
Dowiedz się więcej o głowie naczynia:
* Głowica talerzowa (zwana także głowicą eliptyczną lub głowicą kulistą)
* Kształt tej elipsoidalnej główki jest bardziej ekonomiczny, ponieważ wysokość główki to tylko ułamek średnicy.
* Promień zakończenia czaszy eliptycznej waha się pomiędzy osią większą i mniejszą, zwykle w proporcji 2:1.
* Eliptyczna głowica zbiornika jest ekonomicznym rozwiązaniem dla zbiorników średniociśnieniowych ze względu na mniejsze wymagania dotyczące grubości metalu.
* Głowica elipsoidalna ma lepsze właściwości mechaniczne niż głowica torysferyczna.
* Ze względu na zastosowanie w ostatnich latach procesu przędzalniczego, możliwe jest również wykonanie produkcji głowicy eliptycznej o większej średnicy.
* Głowice eliptyczne eliptyczne ASME stosowane są przy budowie zbiorników do nieopalanych zbiorników ciśnieniowych, takich jak zbiorniki skroplonego gazu ropopochodnego i odbiorniki powietrza.
Formy do produktów (innego typu):
Nasz wyświetlacz fabryczny:
Często zadawane pytania:
P: Jakie informacje powinienem podać podczas zapytania? Głowica eliptyczna?
Odp .: Jeśli masz rysunki, będziemy całkowicie zgodni z rysunkami produkcyjnymi.
Jeśli nie masz rysunku, możesz podać mi dane produktu.
Istnieje kilka ważnych danych, takich jak materiał, rodzaj główki (Mamy główkę eliptyczną, główkę półkulistą, główkę wypukłą, główkę płaską itp.), Średnica, grubość, specjalne tolerancje lub wymagania.
Możemy wykonać rysunki zgodnie z Twoimi wymaganiami, a Ty potwierdzasz, że rysunki produktu końcowego.
P: Jak zapewniasz jakość produktów?
Odp .: Dziękuję za twoje pytanie. Nasz personel produkcyjny jest szkolony przez krajowy dział jakości i uzyskuje odpowiedni certyfikat, z wieloletnim doświadczeniem w produkcji i projektowaniu.
Spoina musi przejść kontrolę rentgenowską, aby upewnić się, że nie ma wad.
P: Czy możesz nam pomóc w dopasowaniu powiązanych produktów?
Odp .: Nasza firma jest również otoczona wieloma działalnościami pomocniczymi, takimi jak kołnierze tytanowe, złączki do rur tytanowych i inny sprzęt.
Pomożemy Ci dopasować produkty najwyższej jakości przy najniższych cenach.
