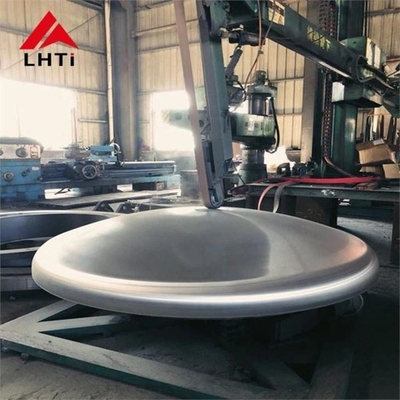

Głowa naczyniowa odnosi się do elementu wykorzystywanego do zamknięcia końca pojemnika, tak aby wewnętrzne i zewnętrzne

Głowa cylindrycznego płytka jest widoczna w różnych formach.

W zależności od kształtu powierzchni głowy można ją podzielić na wypukłą

kształt, kształt stożkowy, kształt płaski i kształt połączony.

Niektóre butle gazowe używają wypukłych do środka

łącząca się głowica dolna, która nie tylko zapewnia wytrzymałość, ale również spełnia wymagania bezpiecznego użytkowania.

Głowa jest częścią pojemnika, który jest spawany z cylindrem według różnych kształtów geometrycznych, może być

podzielone na kuliste, owalne, dyskowe, kulistą koronę, skorupę stożkową i czapkę, wśród których kuliste, owalne, dyskowe i

W spawaniu podzielone jest na spawanie przyciskowe

głowica spawalnicza, głowica spawalnicza z gniazdkiem, stosowana do wszystkich rodzajów urządzeń kontenerowych, takich jak zbiornik, wymiennik ciepła,

wieża, reaktor, kotłowiec i sprzęt separacyjny itp.

(głowa naczyniowa z tytanu) DIN28013:

Rodzaje głowic naczynia

Głowice na talerze mają różne kształty, z których każdy jest wybierany na podstawie specyficznych wymagań aplikacji.

1. Głowy półkuli:

   • Kształt: Idealna półkulata, półkulata głowa zapewnia optymalne rozkład naprężeń i jest uważana za najbardziej wydajny kształt głowy pod względem zużycia materiału pod ciśnieniem wewnętrznym.
   • Stosowanie: Powszechne w zastosowaniach pod wysokim ciśnieniem, takich jak reaktory, zbiorniki ciśnieniowe i kotły.

2. Głowice naczyń eliptycznych:

   • Kształt: jest to głowica o krzywicy eliptycznej, zapewniająca równowagę między wytrzymałością a zużyciem materiału i jest często stosowana w zastosowaniach wymagających umiarkowanej odporności na ciśnienie.
   • Stosowanie: nadaje się do zbiorników magazynowych o średnim ciśnieniu, wymienników ciepła i reaktorów.

3. Głowy wypukłe:

   • Kształt: głowy wypukłe mają zaokrąglone, skierowane na zewnątrz zakrzywienie.
   • Użycie: Głowy te są często stosowane w butlach gazowych, kotłach, reaktorach chemicznych i podobnych naczyniach ciśnieniowych, gdzie wypukła konstrukcja może pomóc w efektywnym rozprowadzaniu ciśnienia wewnętrznego.

4. Głowice kuliste:

   • Kształt: kulista korona jest częścią kuli i jest zazwyczaj stosowana w celu zminimalizowania zużycia materiału, zapewniając jednocześnie optymalną wytrzymałość.
   • Stosowanie: Ten typ jest preferowany w systemach wysokiego ciśnienia, w których niezbędna jest minimalna grubość i wydajne rozkładanie naprężenia.

5. Głowy stożkowe:

   • Kształt: Głowa stożkowa ma kształt stożkowy, który jest zazwyczaj stosowany w zastosowaniach wymagających stopniowego przejścia między cylindryczną częścią naczynia a kopułą pojemnika.
   • Stosowanie: Powszechne w sprzęcie separacyjnym, wymiennikach ciepła i kotłach.

6. Głowy płaskie:

   • Kształt: Głowy te mają płaski kształt, są zwykle stosowane w zastosowaniach niskiego ciśnienia, w których naczynie nie musi wytrzymać znaczącego ciśnienia wewnętrznego.
   • Stosowanie: Używane w zbiornikach magazynowych, systemach rur i niektórych wymiennikach ciepła.

Wykorzystanie głowic eliptycznych z tytanu:

Materiały głowic eliptycznych:Głowa naczynia może być wykonana z różnych materiałów w zależności od materiału

Na przykład stal węglowa (A3, 20#, Q235, Q345B, 16Mn itp.), stal nierdzewna (304, 321,

304L,316, 316L itp.), stali stopowej (15Mo3 15CrMoV 35CrMoV 45CrMo), metali nieżelaznych (aluminium, tytan,

miedzi,Niektóre urządzenia muszą być wyposażone w urządzenie, którego materiał jest identyczny z materiałem urządzenia.Specjalizujemy się w

Tytanowe półkule.

Rodzaje spawania na głowice naczynia

Głowice naczynia są zazwyczaj spawane do cylindrycznego ciała zbiornika ciśnieniowego i w zależności od konstrukcji istnieją dwa typy metod spawania:

1. Wylotowanie tyłków:

   • Tutaj krawędzie głowicy naczyniowej i cylindrycznego ciała są wyrównane i spawane wzdłuż ich obwodu.

2. Włókna spawania:

   • W tym typie głowica jest zamontowana w gniazdku na końcu cylindra, a połączenie jest dokonywane poprzez spawanie zewnętrznego obwodu gniazda.Ta metoda jest częściej stosowana w przypadku naczyń o mniejszej średnicy lub systemów niskiego ciśnienia.

Zastosowanie głowic naczynia

Głowice na talerze są stosowane w różnych gałęziach przemysłu i zastosowaniach, które wymagają ograniczenia ciśnienia lub oddzielenia mediów wewnętrznych i zewnętrznych:

• Zbiorniki magazynowe:
  Używane do uszczelniania końców zbiorników przechowujących cieczy, gazy lub chemikalia pod ciśnieniem.

• Wymienniki ciepła:
  Głowice, które znajdują się w systemach przenoszących ciepło między płynami, pomagają zamknąć końce wymienników ciepła, zachowując jednocześnie integralność ciśnienia.

• Wyroby z tworzyw sztucznych:
  W kotłach parowych głowice naczyniowe zapewniają utrzymanie ciśnienia i ciepła w układzie.

• Reaktory:
  Wykorzystywane w reaktorach chemicznych, reaktorach jądrowych i innych zbiornikach reakcyjnych, gdzie ciśnienie i bezpieczeństwo są kluczowe.

• Urządzenia separacyjne:
  Znajduje się w systemach filtracji i separacji, w których konieczne jest zamknięcie płynów i gazów pod ciśnieniem.

• Butle gazowe:
  Głowy wypukłe są często stosowane w produkcji butli gazowych, które przechowują gazy pod ciśnieniem.

Skład chemiczny

Właściwości mechaniczne
