Tytanium Stopy Tytanium Półkułowy zbiornik tytanu klasy 1 Gr1 Gr2 Tytanium Głowa zbiornik Tytanium Sprzęt do produkcji energii

Złoty tytanu Tytuł półkułowy zbiornik naczyniowy Gr1 Gr2 Tytuł głowa naczyniowa Tytuł sprzęt

Tytan jest bardzo cennym materiałem w przemyśle wymagającym wytrzymałości, odporności na korozję i lekkich właściwości, szczególnie w ekstremalnych warunkach, takich jak wysokie ciśnienie, temperatura,i środowisk żrącychTytanowe głowice zbiornikowe półkułowe, wykonane z stopów takich jak stopień 1 (Gr1) i stopień 2 (Gr2), są szeroko stosowane w zbiornikach ciśnieniowych, zbiornikach i reaktorach.

W szczególności stopy te są idealne do przetwarzania chemicznego, zastosowań morskich, lotnictwa i produkcji energii,w przypadku gdy ich wyjątkowe właściwości są niezbędne do zapewnienia zarówno bezpieczeństwa eksploatacji, jak i efektywności.

Zestawy tytanu

Tytuł klasy 1 (Gr1)

• Skład: Tytan klasy 1 jest komercyjnie czystym tytanem (CP-Ti) z 99,5% tytanu.zwłaszcza w środowiskach o łagodnym działaniu korozyjnym.
• Właściwości:
  • Odporność na korozję: Wyższa w większości środowisk, zwłaszcza w środowiskach utleniających, wodzie morskiej i łagodnych kwasach.
  • Wytrzymałość: Gr1 jest najmiękkim i najbardziej elastycznym stopem tytanu o umiarkowanej wytrzymałości.
  • Możliwość formowania: Doskonała sprawność i spawalność, co sprawia, że jest idealny do zastosowań wymagających złożonych kształtów i konstrukcji.
  • Zastosowania: Używane głównie w obróbce chemicznej, sprzęcie morskim, zakładach odsalania i zbiornikach magazynowych, w których odporność na korozję jest ważniejsza niż wytrzymałość.

Tytuł klasy 2 (Gr2)

• Skład: Tytuł 2 jest również komercyjnie czystym tytanem, ale z nieco większą zawartością żelaza (do 0,3%), co zwiększa jego wytrzymałość w stosunku do klasy 1 przy zachowaniu dobrej odporności na korozję.
• Właściwości:
  • Odporność na korozję: doskonała odporność na szeroki zakres substancji chemicznych, w tym chlorki, kwasy i alkalizmy, dzięki czemu nadaje się do reaktorów chemicznych, wymienników ciepła,i zastosowań morskich.
  • Wytrzymałość: wyższa niż w klasie 1, zapewniając dobrą równowagę między wytrzymałością a wagą.
  • Gr2 jest szeroko stosowany w zbiornikach ciśnieniowych, zbiornikach i systemach rurociągowych.
  • Zastosowania: Powszechne w odsalanie wody morskiej, sprzęcie do procesów chemicznych, zbiornikach magazynowych i środowiskach morskich.

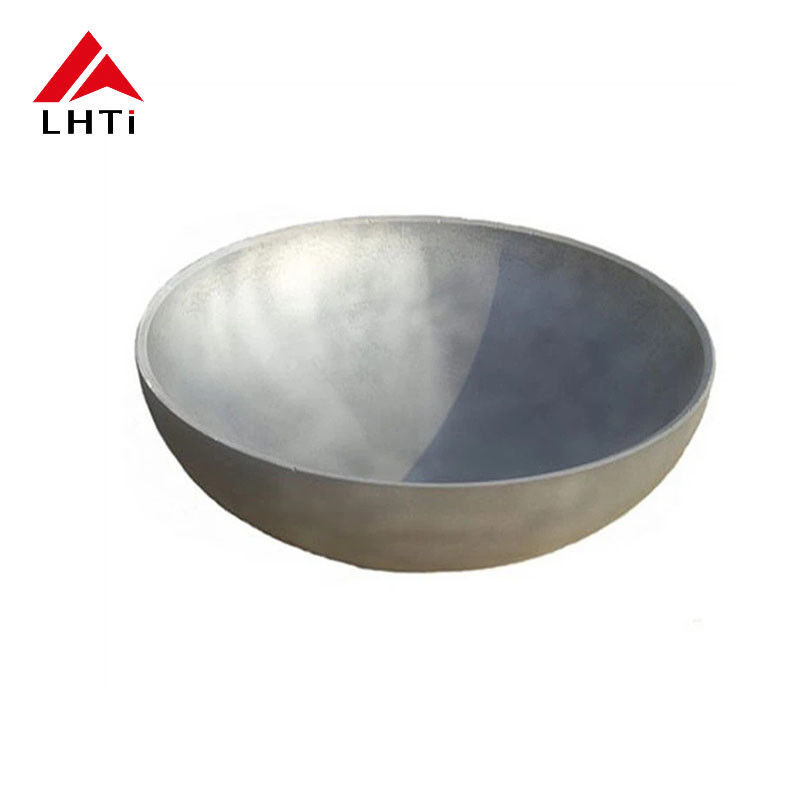

Głowy półkule w kształcie talerza tytanowego

Głowa półkułowa w kształcie talerza jest jednym z najczęstszych rodzajów głów naczyń ciśnieniowych.Kształt półkułowy jest idealny do zastosowań ciśnieniowych ze względu na jego wydajność konstrukcyjną w równomiernym rozprowadzaniu ciśnienia na powierzchniTytan jest szczególnie odpowiedni do tych zastosowań ze względu na wysoki stosunek siły do masy i odporność na korozję.

Tytanowe głowice zbiornikowe na półkuli

Tytanowe półkułowe głowice naczynia są kluczowymi elementami naczyń ciśnieniowych i zbiorników, zwłaszcza w zastosowaniach, w których wymagana jest odporność na ciśnienie i odporność na korozję.Preferowany jest kształt półkuli, ponieważ zapewnia doskonałą wytrzymałość i wydajność w obróbce ciśnienia wewnętrznego, co czyni go idealnym rozwiązaniem do szerokiego zakresu zastosowań.

Zalety półkułowych głowic z tytanu

1. Wytrzymałość i trwałość: Półkulisty kształt głowicy równomiernie rozprowadza ciśnienie, co czyni ją idealną konstrukcją do wytrzymania ciśnienia wewnętrznego i zewnętrznego w naczyniach ciśnieniowych.Połączenie wytrzymałości tytanu z kształtem talerza zwiększa zdolność głowy do radzenia sobie z ekstremalnymi warunkami.

2. Odporność na korozję: Stopy tytanu, takie jak Gr1 i Gr2, zapewniają wyjątkową odporność na korozję, szczególnie w agresywnych środowiskach, takich jak kwasowe substancje chemiczne, woda morska i chlorydy.Dzięki temu idealnie nadają się do zastosowań w takich gałęziach przemysłu, jak przetwórstwo petrochemiczne., zastosowań morskich i instalacji odsalania.

3. lekka: tytan ma wysoki stosunek wytrzymałości do masy, co oznacza, że głowice tytanowe są lżejsze niż głowice stalowe, co ma kluczowe znaczenie w zastosowaniach, w których waga jest problemem,Na przykład w przemyśle lotniczym i transportowym..

4. Odporność na temperatury: Stopy tytanu, zwłaszcza Gr2, mogą radzić sobie z podwyższonymi temperaturami lepiej niż większość innych materiałów, co jest niezbędne w procesach przemysłowych o wysokiej temperaturze.

Wykorzystanie półkularnych głowic naczyniowych z tytanu

1. Przetwarzanie chemiczne:

   • Reaktory: Tytan jest idealny do produkcji reaktorów w przemyśle chemicznym i farmaceutycznym, ponieważ jest odporny na korozję w środowiskach o wysokiej reakcyjności.
   • Wymienniki ciepła: Głowice naczynia z tytanu są stosowane w wymiennikach ciepła, w których występują agresywne płyny, takie jak kwasy lub woda morska.
   • Zbiorniki magazynowe: W zakładach chemicznych i rafineriach w zbiornikach magazynowych chemikaliów, które rozkładają inne metale, używane są głowice z tytanu.

2. Zastosowanie na morzu:

   • Dzięki odporności tytanu na korozję wody morskiej nadaje się do wyposażenia statków morskich, w tym instalacji odsalania, komponentów łodzi podwodnych, platform morskich i zbiorników magazynowych paliw morskich.

3. Lotnictwo kosmiczne i lotnictwo:

   • Stopy tytanu, takie jak Gr2 i Gr1, są również stosowane w przestrzeni powietrznej do zbiorników paliwa, naczyń ciśnieniowych i komponentów skrzydeł ze względu na ich połączenie siły i lekkiej wagi.

4. Energia i wytwarzanie energii:

   • Tytanowe głowice półkułowe są stosowane w reaktorach i zbiornikach ciśnieniowych w elektrowniach jądrowych i innych systemach wytwarzania energii, w których konieczna jest wysoka odporność na ciśnienie i temperaturę.

Specyfikacje głowic tytanowych:

Proces wytwarzania półkularnych głowic zbiornikowych z tytanu

Proces wytwarzania głowic zbiornikowych półkularnych z tytanu obejmuje kilka etapów:

1. Wybór materiału:

   • Wybierz odpowiedni stop tytanu (Gr1 lub Gr2) w zależności od wymaganej wytrzymałości, odporności na korozję i warunków pracy.

2. Wzornictwo:

   • Głębokie rysowanie: Proces formowania metalu, w którym płaska płyta tytanowa jest rysowana w kształt półkułowy za pomocą cioska i matrycy.
   • Formowanie prasowe: Podobne do głębokiego rysowania, ale z użyciem prasy, która stosuje większą siłę do kształtowania blachy tytanowej w kształt naczynia.

3. Włókno:

   • Stopy tytanu są spawane metodami, takimi jak spawanie TIG (Tungsten Inert Gas).Proces ten musi być wykonywany w obozie obojętnym, aby zapobiec utlenianiu lub zanieczyszczeniu tytanu podczas procesu spawania.
   • Spawanie orbitalne może być również stosowane do wysokiej precyzji spawania części tytanowych.

4. Obsługa powierzchni:

   • W celu oczyszczenia powierzchni tytanu i poprawy odporności na korozję poprzez wzmocnienie naturalnej warstwy tlenku często stosuje się pikling i pasywację.
   • Polerowanie może być również stosowane w zastosowaniach wymagających gładszego wykończenia w celach estetycznych lub funkcjonalnych.

5. Kontrola i badania:

   • Głowice tytanu gotowe są sprawdzane pod kątem jakości, co może obejmować kontrole wizualne, badania nieniszczące (NDT),i badania ciśnienia w celu zapewnienia, że spełniają wymagane normy dotyczące wytrzymałości i bezpieczeństwa.

Proces wytwarzania głowicy półkułowej tytanu

Tytanowe głowice półkułowe są zazwyczaj produkowane przy użyciu procesów takich jak głębokie rysowanie, formowanie na gorąco lub tłoczenie.

1. Przygotowanie arkuszy: arkusze ze stopu tytanu są cięte do wymaganego rozmiaru.
2. Formowanie: Tablica tytanu jest podgrzewana, a następnie tłoczona lub ciągnięta do kształtu półkułowego za pomocą prasy lub matrycy formowania.
3. Spawanie: w razie potrzeby głowica półkułowa jest spawana do cylindrycznego ciała zbiornika lub zbiornika.Spawanie tytanu wymaga starannej kontroli ciepła i środowiska spawania w celu zapobiegania zanieczyszczeniu.
4. Po przetworzeniu: po formowaniu i spawaniu głowice półkule tytanu mogą być poddawane zabiegom takim jak pikling, polerowanie lub pasywacja w celu zwiększenia odporności na korozję i jakości powierzchni.

Zalety głowic półkularnych z tytanu

1. Odporność na korozję:
   • Stopy tytanu, zwłaszcza stopnia 1 i 2, są znane ze swojej wyższej odporności na korozję, co ma kluczowe znaczenie w środowisku chemicznym i morskim.
2. Wskaźnik siły do masy:
   • Tytanium ma wysoki stosunek wytrzymałości do masy, co oznacza, że głowice mogą wytrzymać wysokie ciśnienie wewnętrzne bez znacznego zwiększenia masy,co jest ważne w przemyśle lotniczym i morskim..
3. Długowieczność:
   • Ze względu na doskonałą odporność tytanu na korozję głowice półkułowe wykonane z tego materiału mają długą żywotność przy minimalnej konserwacji.
4. Odporność na wysokie temperatury:
   • W szczególności gatunek 5 tytanu jest odpowiedni do zastosowań w warunkach wysokiej temperatury, zapewniając integralność konstrukcyjną w warunkach ekstremalnego ciepła.
5. Biokompatybilność:
   • Tytan klasy 1 i 2 jest biokompatybilny, co czyni je idealnymi do zastosowań w sprzęcie medycznym, takim jak implanty i instrumenty chirurgiczne.

Zastosowania głowic półkułowych tytanu

1. Naczynia ciśnieniowe:
   • Używane w przemyśle petrochemicznym, farmaceutycznym i przetwórstwie żywności, gdzie wewnętrzne ciśnienie musi być bezpiecznie ograniczone.
2. Wymienniki ciepła:
   • Głowice tytanowe są stosowane w wymiennikach ciepła ze względu na ich odporność na korozję i zdolność do wytrzymania dużych obciążeń termicznych.
3. Zbiorniki magazynowe:
   • Stosowane w zbiornikach magazynowych, które wymagają doskonałej odporności na korozję chemiczną lub kwasy.
4. W przemyśle lotniczym:
   • Siła i lekkie właściwości tytanu sprawiają, że jest on idealny do zastosowań w przemyśle lotniczym, w tym w zbiornikach paliwa i komponentach ciśnieniowych.
5. Zastosowanie na morzu:
   • Idealnie nadaje się do kontaktu z wodą morską, gdzie niezbędna jest odporność tytanu na korozję wywołaną chlorkiem.
6. Produkcja energii:
   • Wykorzystywane w budowie reaktorów i innych komponentów wysokiego ciśnienia i wysokiej temperatury w przemyśle wytwarzania energii.

Rodzaje głowic naczynia według kształtu

Głowy naczynia są klasyfikowane na podstawie ich geometrycznych kształtów, a każdy typ spełnia określone potrzeby strukturalne lub funkcjonalne.

Głowy wypukłe:

• Głowy te mają zewnętrzną wypukłą powierzchnię i są powszechnie stosowane w celu zapewnienia integralności konstrukcyjnej pojemników, które muszą wytrzymać ciśnienie wewnętrzne.
• Przykłady to głowy półkułowe, głowy owalne, głowy dyskowe i głowy kuliste bez płaszczyzn.
• Głowy półkułowe są często stosowane w zbiornikach wysokiego ciśnienia, ponieważ ich kształt może równomiernie rozdzielać ciśnienie wewnętrzne.
• Głowy owalne i głowy dyskowe mogą być również stosowane w zależności od wymogów projektowych i ciśnienia.
• Niektóre butle gazowe wykorzystują wypukłe głowice wewnętrzne, czasami określane jako połączone głowice dolne, które zwiększają wytrzymałość i bezpieczeństwo, zapewniając bardziej wydajne rozkładany ładunek.

Głowy stożkowe:

• Głowy stożkowe mają kształt spinalny i są zazwyczaj stosowane w zastosowaniach, w których konieczne jest płynne przejście między kształtem cylindrycznym a stożkowym,Na przykład w niektórych typach reaktorów i wież..
• Głowy te są szczególnie przydatne w obróbce zarówno wewnętrznych, jak i zewnętrznych naprężeń ze względu na ich skurczowy charakter.

Głowy płaskie:

• Głowy płaskie są rzadziej spotykane niż głowy wypukłe lub stożkowe i są stosowane w pojemnikach, w których ciśnienie wewnętrzne jest stosunkowo niskie lub nie występuje.Są one prostsze w produkcji i spawaniu, ale na ogół są mniej skuteczne w obsłudze wysokiego ciśnienia wewnętrznego.

Formy kombinacji:

• Niektóre głowice łączą różne kształty geometryczne w celu osiągnięcia określonych korzyści konstrukcyjnych lub konstrukcyjnych.spełnienie potrzeb funkcjonalnych statku.

Wniosek

Tytanowe półkułowe głowice zbiorników z klasy 1 (Gr1) i klasy 2 (Gr2) są kluczowymi elementami do różnych zastosowań przemysłowych o wysokiej wydajności.Stopy te są wybierane ze względu na ich doskonałą odporność na korozję, stosunek wytrzymałości do masy i trwałość w wymagających środowiskach, w tym przetwarzaniu chemicznym, przemysłu morskim, lotnictwie i produkcji energii.Hemisferyczna konstrukcja głów zapewnia optymalne rozkład ciśnienia i wydajność naczyń ciśnieniowych, co czyni je popularnym wyborem w przemyśle wymagającym niezawodnego i trwałego sprzętu.

Wybór właściwej klasy tytanu, czy to klasy 1 czy 2 zależy od specyficznych wymagań zastosowania, biorąc pod uwagę takie czynniki, jak wymagania dotyczące wytrzymałości, warunki temperatury,i narażenie na działanie substancji żrących.
