ASME B16.5 Ti klasy 150 Titanu Gr1 Gr2 Flanki BL z podniesioną twarzą do zastosowań chemicznych

ASME B16.5 Ti klasa 150 Titanu Gr1 Gr2 Wzniesione płaszcze z osłoną do zastosowań chemicznych

Przegląd:

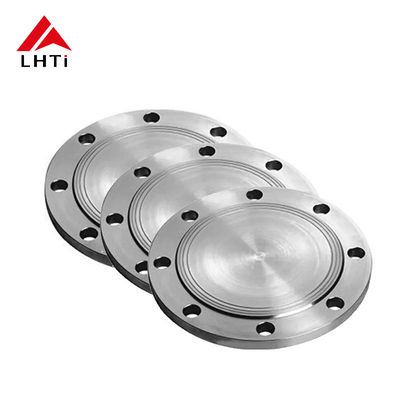

ASME B16.5 Klasy 150 Titanowe płaszcze z podwyższoną ścianką Gr1 i Gr2 są zaprojektowane w celu zapewnienia wyjątkowej odporności na korozję i wysokiej wytrzymałości,co sprawia, że są one idealne do zastosowań chemicznych, w których odporność na agresywne środowiska jest kluczowa.Wyroby te są wytwarzane zgodnie ze standardem ASME B16.5, zapewniając precyzyjne wymiary i niezawodną wydajność.oferuje różne korzyści, przy czym klasą 1 jest titan komercyjnie czysty, a klasą 2 oferuje lepsze właściwości mechaniczne dla wymagających zastosowań przemysłowych.

W przemyśle chemicznym, gdzie brzytki są narażone na agresywne kwasy, sole i inne korozyjne substancje chemiczne, brzytki tytanowe zapewniają doskonałą równowagę siły, trwałości,i odporność na korozjęKonstrukcja podwyższonej powierzchni (RF) tych kołnierzy zwiększa wydajność uszczelniającą, zapewniając, że połączenia utrzymują bezpieczną i szczelną uszczelnięcie.

Tytanium Gr1 vs. Tytanium Gr2:

• Tytuł 1 (Ti Gr1):

  • Skład:990,5% tytanu
  • Właściwości mechaniczne:Miękki, elastyczny i bardzo odporny na korozję.
  • Zastosowanie:Najlepiej nadaje się do środowisk, w których odporność na korozję jest ważniejsza niż wytrzymałość, np. w łagodnych środowiskach chemicznych.

• Tytuł 2 (Ti Gr2):

  • Skład:990,2% tytanu, z śladowymi ilościami żelaza i tlenu.
  • Właściwości mechaniczne:Wyższa wytrzymałość niż klasa 1, zapewniająca lepszą wydajność pod obciążeniem mechanicznym i w podwyższonych temperaturach.
  • Zastosowanie:Używane w bardziej wymagających procesach chemicznych, które wymagają wyższej wytrzymałości mechanicznej i odporności na trudne środowiska.

Główne specyfikacje i wymiary (ASME B16.5 klasa 150 titanowa podwyższona płaszczyzna niewidoma):

Uwaga:Powyższa tabela zawiera przybliżone wymiary zwykłych rozmiarów kołnierzy w klasie ASME B16.5 150. Dokładne pomiary mogą różnić się w zależności od producenta i specyficznych wymagań projektowych.

Właściwości materiałowe tytanu klasy 1 i 2:

Odporność chemiczna:

Tytanium Gr1 i Gr2 wykazują doskonałą odporność na szeroki zakres substancji chemicznych, zwłaszcza w środowiskach kwaśnych.

• Roztwory kwasowe:Jest odporny na większość kwasów, w tym kwas siarkowy, kwas solny i kwas azotowy.
• Roztwory alkaliczne:Wykazać dobrą odporność na sodę żądlaną i inne roztwory alkaliczne.
• Węglowodorów:Titanium Gr2 zapewnia wyższą odporność na pęknięcie przez korozję naprężeniową wywołaną chlorem, co czyni go bardzo odpowiednim do zastosowań morskich i chemicznych.

Zastosowania płaszczyzn z titanu klasy 1 i 2 z podniesionymi płaszczyznami ślepymi:

1. Przemysł chemiczny:

   • Używane w reaktorach, wymiennikach ciepła i rurociągach, gdzie obsługiwane są agresywne chemikalia.
   • Tytuł Gr1 jest stosowany w zastosowaniach wymagających wysokiej odporności na korozję, podczas gdy Gr2 jest preferowany w zastosowaniach wymagających wyższej wytrzymałości.

2. Zastosowanie na morzu:

   • Używane w elektrowniach odsalania, platformach morskich i systemach magazynowania chemikaliów morskich ze względu na ich wyjątkową odporność na wodę morską i środowiska słonej.

3. Przemysł petrochemiczny:

   • Stosowane w zakładach petrochemicznych do obróbki żrących produktów ubocznych i chemikaliów procesowych.

4. Przemysł farmaceutyczny:

   • Używane w sprzęcie do produkcji leków, gdzie sterylizacja i czyste środowisko są niezbędne.

5. Przemysł spożywczy:

   • Tytanium jest stosowane w sprzęcie przetwarzającym kwasowe produkty spożywcze, zapewniając długowieczność i warunki sanitarne.

Kontrola i badania:

W celu zapewnienia najwyższej jakości i zgodności z normami ASME B16.5 brzytki tytanowe poddawane są gruntownej kontroli i badaniom:

• Certyfikacja materiału (EN 10204/3.1B): Sprawdza skład chemiczny i właściwości mechaniczne.
• Badanie ultradźwiękowe (UT): Zapewnia brak wad wewnętrznych i powierzchniowych.
• Badania hydrostatyczne: Potwierdza zdolność do utrzymania ciśnienia bez wycieku.
• Sprawozdania z inspekcji dokonywanych przez osoby trzecie: zapewnia niezależną weryfikację jakości kołnierza i zgodności z normami.

Wniosek:

ASME B16.5 Ti Class 150 Titanium Gr1 i Gr2 Raised Face Blind Flanges są niezbędnymi elementami do zastosowań chemicznych, morskich i przemysłowych wymagających wysokiej wydajności w agresywnych środowiskach.Dzięki wyższej odporności na korozję, doskonałym właściwościom mechanicznym i zgodności ze standardami przemysłowymi, te kołnierze zapewniają niezawodne i trwałe rozwiązania dla krytycznych operacji.Wybór odpowiedniej klasy tytanu w oparciu o specyficzne potrzeby zastosowania, czy to klasy 1 dla czystej odporności na korozję, czy klasy 2 dla dodatkowej wytrzymałości, zapewnia optymalne osiągi i bezpieczeństwo.
