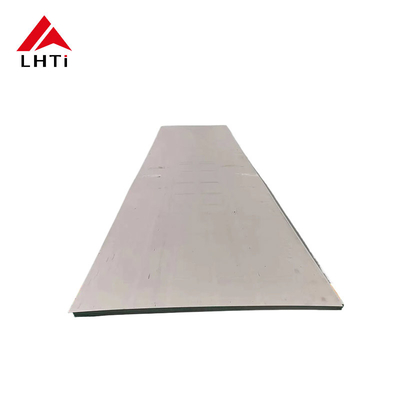

Płytka ze stopu tytanu Gr5 Gr7 Ti Właściwości płyty Płytka tytanu Płytka tytanu Płytka foliowa tytanu

Płytka ze stopu tytanu Gr5 Gr7 Ti Właściwości płyty Płytka tytanu Płytka tytanu Płytka foliowa tytanu

Wprowadzenie do stopów tytanu:

Stopy tytanu są znane ze swojego doskonałego połączenia wysokiej wytrzymałości, niskiej masy i odporności na korozję.2Pd) to dwa najczęściej stosowane stopy tytanu, o specyficznych właściwościach odpowiednich do wymagających zastosowań.

Arkusze i płyty ze stopu tytanu klasy 5 (Ti-6Al-4V)

Skład:

• Tytanium (Ti): 90%
• Aluminium (Al): 6%
• Vanadium (V): 4%

Właściwości:

• Wysoka wytrzymałość: Tytan klasy 5, znany również jako Ti-6Al-4V, jest najczęściej stosowanym stopem tytanu.200 MPa i jest o około 30% mocniejszy od czystego tytanu.
• Odporność na korozję: Doskonała odporność na korozję w wielu środowiskach, w tym w wodzie morskiej, kwasach i roztworach alkalicznych.
• Duktylność: Dobra elastyczność i formowalność, dzięki czemu nadaje się do tworzenia skomplikowanych kształtów i procesów formowania.
• Odporność na zmęczenie: oferuje dobrą wytrzymałość na zmęczenie i może wytrzymać powtarzające się obciążenia i obciążenia, co jest idealne dla zastosowań lotniczych.
• Możliwość obróbki: dobra możliwość obróbki, ale wymaga specjalnej obsługi ze względu na twardość.
• Gęstość: 4,43 g/cm3, co jest nadal stosunkowo lekkie w porównaniu z innymi metalami o podobnej wytrzymałości.
• Wyróżnia się wydajnością spawalniczą w przypadku większości standardowych metod spawania.

Zastosowanie:

• Kosmiczne: Komponenty samolotów, łopaty turbin, kadry samolotów i części silników.
• Medycyna: implanty, aparaty chirurgiczne i protezy.
• Komponenty okrętów podwodnych, części statków.
• W motoryzacji: części wyścigowe o wysokiej wydajności.

Płyty i płyty ze stopnia 7 (Ti-0,2Pd) stopów tytanu:

Skład:

• Tytan (Ti): 99,8%
• Palladium (Pd): 0,2%

Właściwości:

• Odporność na korozję: Tytan klasy 7 charakteryzuje się wyjątkową odpornością na korozję, szczególnie w trudnych warunkach chemicznych.Dodanie paladium znacząco zwiększa odporność na kwas solny, kwasu siarkowego i chlorek.
• Wytrzymałość: Nieco niższa niż w klasie 5, o wytrzymałości na rozciąganie około 550-690 MPa.
• Uprawnienie do kształtowania: Kształtowanie klasy 7 jest doskonałe, dzięki czemu łatwo z nim pracować w różnych gałęziach przemysłu.
• Kompatybilność biologiczna: Wysoka kompatybilność biologiczna, co sprawia, że jest idealny do zastosowania w implantach i urządzeniach medycznych.
• Gęstość: 4,51 g/cm3, podobna do czystego tytanu.
• Możliwość obróbki: Łatwo spawalna, ale pallad czyni ją droższą i trudniejszą do obróbki w porównaniu z czystym tytanem.

Zastosowanie:

• Przetwarzanie chemiczne: Rury, wymienniki ciepła, zbiorniki i inne elementy w agresywnym środowisku chemicznym.
• Morskie: doskonałe dla podwodnych elementów ze względu na wyższą odporność na wodę morską.
• Pojazdy lotnicze: Komponenty wymagające doskonałej odporności na korozję i umiarkowanej wytrzymałości.
• Medyczne: Składniki stosowane w implantach medycznych, urządzeniach i protezach.

Płyty foliowe z tytanu:

Folia tytanowa to cienkie arkusze tytanu o grubości zwykle mniejszej niż 0,15 mm. Wykorzystywane są do różnych specjalistycznych zastosowań ze względu na ich unikalne właściwości.

Właściwości:

• Elastyczność: Bardzo elastyczny i może być ukształtowany w skomplikowane wzory bez pęknięć.
• Wskaźnik wytrzymałości i wagi: pomimo swojej cienkości folia tytanowa zachowuje wysoką wytrzymałość i odporność na korozję.
• Odporność na korozję: Folia tytanowa zapewnia doskonałą odporność na korozję i jest powszechnie stosowana w środowiskach korozyjnych, takich jak przemysł lotniczy i morski.
• Lekkie: jest niezwykle lekkie, co czyni je idealnym rozwiązaniem do zastosowań, w których waga jest kluczowym czynnikiem.

Zastosowanie:

• W przemyśle lotniczym: Używane do produkcji części samolotów, osłon cieplnych i uszczelnień.
• Medyczne: Używane w narzędziach chirurgicznych, implantach i protezach.
• Elektronika: Używana do zastosowań wymagających wysokiej precyzji i wytrzymałości bez znacznego zwiększania masy.

Pozostałe, o masie nieprzekraczającej 10 kg

Arkusze i płyty tytanowe są grubszymi formami tytanu, które są powszechnie stosowane w różnych zastosowaniach przemysłowych.podczas gdy płyty są zazwyczaj grubsze niż 6 mm.

Ogólne właściwości:

• Odporność na korozję: Doskonała odporność na różne substancje chemiczne, w tym kwasy, sole i chlorydy.
• Wysoka wytrzymałość: Arkusze i płyty tytanowe zachowują wysoką wytrzymałość na rozciąganie, nawet przy stosunkowo cienkiej grubości.
• Lekkie: Pomimo swojej wytrzymałości są stosunkowo lekkie w porównaniu z innymi metaliami o wysokiej wytrzymałości.
• Duktylność: Arkusze i płyty tytanowe mają dobrą elastyczność, co pozwala na gięcie i formowanie.
• Wylotowość: Tytanowe arkusze i płyty można łatwo spać i w trakcie procesu wykazują minimalne zniekształcenie.

Zastosowanie:

• Kosmiczne: Komponenty samolotów, wymienniki ciepła, łopaty turbin i kadłub.
• Przetwarzanie chemiczne: zbiorniki, rury, wymienniki ciepła i reaktory stosowane w środowiskach korozyjnych.
• Medyczne: Używane w implantach, protezach i instrumentach chirurgicznych.
• /Słupy statków, śmigłowce i platformy morskie.

Podsumowanie Porównanie stopów tytanu

Porównanie płyt tytanowych klasy 1, 2 i 5:

Różne klasy tytanu:

Materiały tytanowe są klasyfikowane do różnych klas w oparciu o ich skład i właściwości, a wspólnymi klasami są arkusze tytanowe klasy 1, 2 i 5.

Tytan klasy 1 jest miękkim, czystym materiałem tytanowym o doskonałej formowalności i odporności na korozję, stosowanym głównie w zastosowaniach wymagających wysokiej odporności na korozję i łatwej produkcji,takie jak sprzęt do przetwarzania chemicznegoZłożona jest z 99,5% tytanu, o wytrzymałości na rozciąganie 35 000 psi (241 MPa) i wytrzymałości wydajności 30 000 psi (207 MPa),o wysokiej elastyczności.

Tytuł 2 jest najczęściej stosowanym z czystych gatunków tytanu.implanty medyczneTitanu klasy 2 ma wytrzymałość na rozciąganie 50 000 psi (345 MPa) i wytrzymałość wydajności 45 000 psi (310 MPa),z doskonałą odpornością na korozję wody morskiejTytuł 5 (Ti-6Al-4V) jest najczęściej stosowanym stopem tytanu, zawierającym 6% aluminium i 4% wanadu, oferującym połączenie wysokiej wytrzymałości i niskiej masy.,wojskowe, medyczne implanty i wysokiej klasy części samochodowe.

Tytuł 5 ma wytrzymałość na rozciąganie 130.000 psi (896 MPa) i wytrzymałość wydajności 120.000 psi (827 MPa), z doskonałą odpornością na korozję i wysoką temperaturę.Klasy 1 i 2 są stosowane głównie w zastosowaniach, w których odporność na korozję i łatwość produkcji są niezbędne, podczas gdy klasa 5 wyróżnia się wysoką wytrzymałością, odpornością na korozję i wysoką temperaturą, co czyni ją idealną do zastosowań o wysokiej wydajności.

Wniosek:

• Płyty tytanowe klasy 1 są idealne do zastosowań, które wymagają doskonałej odporności na korozję, lekkich właściwości i biokompatybilności, ale nie wymagają dużej wytrzymałości.
• Płyty tytanowe klasy 2 są uniwersalne i stosowane w takich gałęziach przemysłu, jak przetwarzanie chemiczne, morskie i lotnicze, oferując dobrą równowagę siły, odporności na korozję i sprawności.
• Płyty tytanowe klasy 5 są preferowane do zastosowań o wysokiej wydajności, w których wytrzymałość, odporność na ciepło i trwałość są kluczowe, takie jak lotnictwo, implanty medyczne,i wysokiej klasy komponentów samochodowych.

Każda klasa jest odpowiednia do specyficznych wymagań w oparciu o równowagę właściwości takich jak wytrzymałość, odporność na korozję i łatwość produkcji,zapewnienie, że tytan może zaspokajać potrzeby różnych gałęzi przemysłu.
