Celem Titanu Celem rozpylania Ti Titanu Klasy 1 Klasy 2 Stopy tytanu do zastosowań medycznych

Celem Titanu Celem rozpylania Tytuł Titanu Klasy 1 Klasy 2 Stopy tytanu do zastosowań medycznych

Cele do rozpylania tytanu, w tym stopnia 1, stopnia 2 i stopni tytanu, są powszechnie stosowane w procesach osadzenia cienkich folii, takich jak powłoka rozpylająca.i biokompatybilność tytanu sprawiają, że jest idealny do różnych zastosowań przemysłowych i medycznychPoniżej przedstawiono szczegółowe informacje na temat tych materiałów i ich typowego zastosowania w sputteringu i zastosowaniach medycznych:

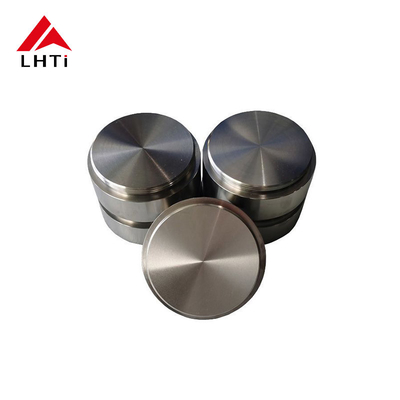

Cele do rozpylania tytanu

Celem rozpylania jest materiał stosowany w fizycznych procesach osadzenia pary (PVD) do osadzania cienkich filmów na podłożu.powodujące wyrzucanie atomów lub cząsteczek i odkładanie ich na podłożu.

• Cele do rozpylania tytanu są powszechnie stosowane do składowania cienkich folii tytanu w elektronikach, optyce i urządzeniach medycznych.
• Wysoka stabilność chemiczna, biokompatybilność i stosunek siły do masy tytanu sprawiają, że jest on szczególnie cenny w zastosowaniach medycznych i lotniczych.

Tytuły tytanu do użycia w procesie rozpylania i zastosowaniach medycznych

Klasa 1: Titan komercyjnie czysty (CP Ti)

• Skład: 99,5% tytanu (z niewielkimi ilościami żelaza i tlenu).

• Właściwości mechaniczne:

  • Wytrzymałość na rozciąganie: ~ 240 MPa (35 ksi)
  • Wytrzymałość wydajności: ~ 170 MPa (25 ksi)
  • Wyciąganie: co najmniej 24%

• Charakterystyka:

  • Klasa 1 jest najmiększą i najbardziej elastyczną spośród wszystkich klas tytanu, oferując doskonałą formowalność i odporność na korozję.
  • Jest to najczystsza forma tytanu, oferująca doskonałą biokompatibilność do zastosowań medycznych.
  • Poziom 1 ma doskonałą spawalność i jest często stosowany w przypadku implantów medycznych i urządzeń, które muszą wytrzymać trudne warunki ciała bez powodowania negatywnych reakcji.

• Zastosowania medyczne:

  • Implanty dentystyczne i ortopedyczne.
  • Narzędzia chirurgiczne i protezy.
  • Przewody układu rozruszającego, płyty kostne i śruby.

• Zastosowania do rozpylania:

  • Powłoki cienkofylowe w przemyśle elektronicznym i półprzewodnikowym.
  • Odporne na korozję powłoki do wyrobów medycznych i implantów.
  • powłoki do katalizatorów i powierzchni odpornych na zużycie w różnych zastosowaniach przemysłowych.

Klasa 2: Titan komercyjnie czysty (CP Ti)

• Skład: 99% tytanu (z niewielkimi ilościami żelaza i tlenu).

• Właściwości mechaniczne:

  • Wytrzymałość na rozciąganie: ~ 400 MPa (58 ksi)
  • Wytrzymałość wydajności: ~ 275 MPa (40 ksi)
  • Wyciąganie: co najmniej 20%

• Charakterystyka:

  • Stanowisko 2 ma wyższą wytrzymałość niż Stanowisko 1, zachowując przy tym dobrą odporność na korozję i formowalność.
  • Jest również wysoce biokompatybilny, co sprawia, że nadaje się do wyrobów medycznych w bezpośrednim kontakcie z ciałem ludzkim.

• Zastosowania medyczne:

  • Implanty: stosowane do implantów ortopedycznych, urządzeń kręgosłupa i implantów dentystycznych.
  • Instrumenty chirurgiczne i urządzenia protezy.
  • Składniki urządzeń medycznych, takie jak rozruszniki serca, sztuczne stawy i śruby kostne.

• Zastosowania do rozpylania:

  • Cienkie folie do powłok optycznych, ogniw słonecznych i urządzeń półprzewodnikowych.
  • powłoki do wyrobów medycznych, takich jak narzędzia chirurgiczne i implanty, w celu poprawy ich odporności na zużycie, odporności na korozję i właściwości estetycznych.

Zestawy tytanu (np. Ti-6Al-4V)

• Skład: zazwyczaj 90% tytanu, 6% aluminium, 4% wanadu (najczęściej Ti-6Al-4V).

• Właściwości mechaniczne:

  • Wytrzymałość na rozciąganie: ~ 900 MPa (130 ksi)
  • Wytrzymałość wydajności: ~ 800 MPa (116 ksi)
  • Wyciąganie: 10 ∼ 15%

• Charakterystyka:

  • Stopy tytanu, takie jak Ti-6Al-4V, łączą wrodzoną odporność tytanu na korozję z wysoką wytrzymałością i lekkimi właściwościami.
  • Stopy te są mocniejsze i twardsze niż czyste gatunki tytanu, co czyni je idealnymi do zastosowań medycznych w zakresie konstrukcji i nośności.
  • Są one szeroko stosowane w zastosowaniach medycznych o wysokim obciążeniu, w których wymagana jest wytrzymałość, odporność na zmęczenie i biokompatibilność.

• Zastosowania medyczne:

  • Implanty ortopedyczne: takie jak implanty biodrowe, implanty kolanowe i płyty kostne.
  • Implanty zębowe i urządzenia fuzyjne.
  • Komponenty lotnicze przeznaczone do wyrobów medycznych wymagających wysokiej wytrzymałości i niskiej masy.

• Zastosowania do rozpylania:

  • Używane do osadzenia cienkich folii w elektronikach, powłokach dla komponentów lotniczych i katalizatorach.
  • Może być stosowany do składowania folii z stopów tytanu do urządzeń medycznych, takich jak implanty chirurgiczne i katody w zastosowaniach elektrochemicznych.

Tytanium w medycynie

Tytan, zwłaszcza klasy 1 i 2, jest bardzo ceniony w dziedzinie medycyny i biomedyki ze względu na swoją biokompatybilność, wytrzymałość i lekką wagę.Jest powszechnie stosowany w urządzeniach medycznych, ponieważ nie jest szkodliwy dla organizmu i nie może powodować reakcji alergicznych..

Główne zastosowania medyczne tytanu:

1. Implanty ortopedyczne: Tytanium jest powszechnie stosowane w śrubokrętach, płytkach, próbach stawów i implantach kręgosłupa, ponieważ naśladuje właściwości kości.
2. Implanty stomatologiczne: Biokompatybilność i wytrzymałość tytanu sprawiają, że jest idealnym wyborem dla implantów stomatologicznych wymagających wysokiej trwałości i odporności na korozję.
3. Instrumenty medyczne: Ze względu na odporność na korozję, narzędzia chirurgiczne, igły, skalpeły i inne instrumenty medyczne są często wykonane z tytanu lub stopów tytanu.
4. Protetyka: Tytan jest stosowany w produkcji protetycznych kończyn i implantów ze względu na jego lżeść i wytrzymałość.
5. Urządzenia sercowo-naczyniowe: Tytanium jest stosowane w produkcji urządzeń rozruszających, stentów i zaworów ze względu na jego niereaktywny charakter w organizmie ludzkim.
6. Powłoki odporne na zużycie: cele do rozpylania tytanu mogą być wykorzystywane do odkładania cienkich powłok na urządzeniach medycznych w celu zwiększenia odporności na zużycie, zmniejszenia tarcia i poprawy biokompatibilności.

Zalety stosowania tytanu w zastosowaniach medycznych

• Odporność na korozję: Tytan tworzy pasywną warstwę tlenku, która chroni go przed korozją w płynów ciała, dzięki czemu jest idealny do zastosowania w implantach i urządzeniach medycznych.
• Biokompatybilność: Nie jest toksyczny i nie powoduje działań niepożądanych w kontakcie z żywą tkanką.
• Wytrzymałość i lekkość: Tytan jest zarówno wytrzymały, jak i lekki, co czyni go idealnym rozwiązaniem dla implantów strukturalnych, które muszą wytrzymać ciężar, nie dodając niepotrzebnej masy.
• Trwałość: Implanty tytanowe mogą trwać w organizmie przez dziesięciolecia bez degradacji, co jest kluczowe dla implantów, które muszą funkcjonować przez długi czas.
• Nie alergeniczny: Tytan jest ogólnie hipoalergeniczny, co czyni go odpowiednim dla pacjentów z wrażliwością na metale.

Wniosek:

• Tytan klasy 1 i 2 jest często stosowany do implantów medycznych i narzędzi chirurgicznych ze względu na ich biokompatybilność i odporność na korozję.
• Stopy tytanu, takie jak Ti-6Al-4V, są stosowane do zastosowań bardziej strukturalnych, gdzie wymagana jest wyższa wytrzymałość i odporność na zmęczenie.
• Cele do rozpylania tytanu są stosowane w osadzeniach cienkich folii do szeregu zastosowań, w tym urządzeń medycznych, elektroniki i powłok optycznych.Biokompatybilność i odporność na korozję tytanu sprawiają, że jest on idealny do poprawy wydajności i trwałości implantów medycznych i wyrobów biomedycznych.

Kluczowe cechy i korzyści:

1. Biokompatybilność:

   • Tytan jest jednym z najbardziej biokompatybilnych metali, co oznacza, że jest bardzo odporny na korozję i nie powoduje negatywnych reakcji w organizmie człowieka.W związku z tym jest to materiał preferowany do implantów i urządzeń medycznych, które muszą być w bezpośrednim kontakcie z tkankami lub kośćmi..

2. Siła i trwałość:

   • Tytan jest znany ze swojego doskonałego stosunku siły do wagi, co oznacza, że urządzenia medyczne wykonane z tytanu są zarówno lekkie, jak i wytrzymałe.Dzięki temu dyski tytanowe nadają się do zastosowań nośnych, takich jak wymiany stawów., implanty kręgosłupa i implanty zębowe.

3. Odporność na korozję:

   • Tytan jest bardzo odporny na korozję, zwłaszcza w środowiskach biologicznych.

4. Nie reaguje z płynami ciała:

   • Ze względu na swoją niereaktywną naturę, tytan jest bezpieczny do stosowania w zastosowaniach medycznych, które wiążą się z długotrwałym narażeniem na krew, sole i inne płynów ciała.

5. Dostosowanie średnicy i grubości:

   • Z średnicą od 150 mm do 1300 mm, te dyski tytanowe mogą być dostosowywane do spełnienia specyficznych potrzeb zastosowań medycznych.w zależności od wymogów aplikacji.

Wykorzystanie okrągłych dysków tytanowych w medycynie:

1. Implanty medyczne:

   • Implanty ortopedyczne: Tytanowe dyski mogą być używane jako części zamiennych stawów, na przykład dla biodra, kolana lub kręgosłupa.lub spacery międzykręgowe.
   • Implanty zębowe: Tytanium jest szeroko stosowane w implantach zębowych, a z tych dysków można tworzyć korony, podstawy i inne części protez zębowych.

2. Instrumenty chirurgiczne:

   • Tytanowe dyski można wytworzyć na różne narzędzia chirurgiczne, takie jak ostrza do cięcia, skalpeły, szczypce i wiertarki.Trwałość i odporność na zużycie tytanu sprawiają, że jest idealny do użycia w przyrządach wymagających zachowania ostrości i funkcjonalności.

3. Urządzenia protezy:

   • Tytanowe dyski mogą służyć jako materiał podstawowy do protetycznych kończyn i prostetycznych stawów.łokcie, lub stawów biodrowych.

4. Płyty i śruby chirurgiczne:

   • Tytanowe dyski są czasami używane do tworzenia płytek chirurgicznych, śrub i prętów do mocowania kości podczas operacji ortopedycznych.Komponenty te są zazwyczaj dostosowywane do rozmiaru i kształtu, aby odpowiadały specyficznym potrzebom pacjenta.

5. Zastąpienie i regeneracja kości:

   • W chirurgii rekonstrukcyjnej dyski tytanowe mogą być wykorzystywane jako rusztowania do regeneracji kości.pozwalając tkance kostnej rosnąć i wiązać się z implantem z czasem.

6. Stosowanie w sercu i naczyniach:

   • Tytanowe dyski mogą być wykorzystywane do tworzenia komponentów do implantów sercowo-naczyniowych, takich jak zawory sercowe lub stenty naczyniowe.Ich biokompatybilność zapewnia ich bezpieczne funkcjonowanie w układzie krążenia.

7. Pozostałe materiały:

   • Tytanowe dyski mogą być wykorzystywane jako cele w procesach rozpylania, aby osadzać biocompatibilne powłoki na innych urządzeniach medycznych lub implantach.Powierzchnie pokrycia mogą zawierać warstwy tlenku tytanu (TiO2) lub innych materiałów, które poprawiają właściwości powierzchniowe implantów.

Tytuły tytanu:

Tytan jest klasyfikowany na kilka klas w oparciu o jego skład, właściwości mechaniczne i czystość.Najczęściej stosowane stopy i klasy tytanu są oznaczone przez normy ASTM (American Society for Testing and Materials) i ISO (International Organization for Standardization), z numerem klasy ogólnie wskazującym poziom czystości lub stopów stopu. Oto przegląd głównych klas tytanu i ich typowych zastosowań:

1. klasa 1: komercyjnie czysty tytan (CP Ti)

• Skład: 99,5% tytanu (z niewielkimi ilościami żelaza, tlenu i innych zanieczyszczeń).
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 240 MPa (35 ksi)
  • Wytrzymałość wydajności: ~ 170 MPa (25 ksi)
  • Wyciąganie: co najmniej 24%
• Charakterystyka:
  • Klasa 1 jest najmiękką i najbardziej elastyczną ze wszystkich klas tytanu, oferując doskonałą odporność na korozję i formowalność.
  • Posiada najlepszą spawalność i jest łatwy w obróbce, co czyni go idealnym do zastosowań wymagających złożonych kształtów.
• Zastosowanie:
  • Przetwarzanie chemiczne (np. zbiorniki, rurociągi i wymienniki ciepła).
  • Środowiska morskie (np. urządzenia odsalania).
  • Implanty medyczne (np. implanty dentystyczne, protezy i narzędzia chirurgiczne).
  • Komponenty lotnicze, w których wytrzymałość nie ma kluczowego znaczenia.

2. klasy 2: komercyjnie czysty tytan

• Skład: 99% tytanu (z niewielką ilością żelaza, tlenu i innych zanieczyszczeń).
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 400 MPa (58 ksi)
  • Wytrzymałość wydajności: ~ 275 MPa (40 ksi)
  • Wyciąganie: co najmniej 20%
• Charakterystyka:
  • Wyższa wytrzymałość niż klasa 1, z dobrą formowalnością i doskonałą odpornością na korozję.
  • Klasa 2 jest najczęściej stosowaną w handlu czystą stopą tytanu ze względu na jej równowagę wytrzymałości, elastyczności i odporności na korozję.
• Zastosowanie:
  • Części lotnicze (np. kadłub samolotu, skrzydła, wydechy).
  • Sprzęt morski i przetwarzanie chemiczne.
  • Implanty medyczne (np. implanty ortopedyczne, płyty kostne).

3Klasa 3: Titan komercyjnie czysty

• Skład: 98,5% tytanu (z niewielkimi ilościami żelaza, tlenu i innych zanieczyszczeń).
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 450 MPa (65 ksi)
  • Wytrzymałość wydajności: ~ 350 MPa (51 ksi)
  • Wyciąganie: co najmniej 18%
• Charakterystyka:
  • Oferuje wyższą wytrzymałość niż klasy 1 i 2 przy zachowaniu dobrej odporności na korozję.
  • Trudniejsze do formowania niż klasy 1 i 2 ze względu na zwiększoną wytrzymałość.
• Zastosowanie:
  • Konstrukcje i komponenty statków powietrznych, w których potrzebna jest dodatkowa wytrzymałość, ale masa musi być zminimalizowana.
  • Środowiska morskie i przetwarzanie chemiczne (np. wymienniki ciepła, zbiorniki reakcyjne).

4Klasa 4: Tytanium komercyjnie czyste

• Skład: 99% tytanu (z niewielką ilością żelaza, tlenu i innych zanieczyszczeń).
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 550 MPa (80 ksi)
  • Wytrzymałość wydajności: ~ 480 MPa (70 ksi)
  • Wyciąganie: co najmniej 15%
• Charakterystyka:
  • Klasa 4 jest najsilniejsza z komercyjnie czystych klas.
  • Ma doskonałą odporność na korozję, ale jest trudniejsza do spawania i formowania w porównaniu z stopami 1 ̊3.
• Zastosowanie:
  • W przemyśle lotniczym: stosowane w komponentach konstrukcyjnych, w których potrzebna jest zarówno wytrzymałość, jak i odporność na korozję.
  • Przetwarzanie chemiczne i zastosowania morskie (zwłaszcza w przypadku, gdy wymagana jest wysoka wytrzymałość).

5. klasa 5: Ti-6Al-4V (stopnia tytanu)

• Skład: 90% tytanu, 6% aluminium, 4% wanadu.
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 900 MPa (130 ksi)
  • Wytrzymałość wydajności: ~ 800 MPa (116 ksi)
  • Wyciąganie: 10 ∼ 15%
• Charakterystyka:
  • Stop alfa-beta, o wysokiej wytrzymałości, lekkiej masie i doskonałej odporności na korozję.
  • Ta klasa ma dobrą spawalność i formowalność, ale nadal jest trudniejsza do obróbki w porównaniu z komercyjnie czystymi klasami.
• Zastosowanie:
  • Powietrzno-kosmiczne: dla silników samolotów, ram samolotów, podwozi lądowania i części konstrukcyjnych samolotów.
  • Implanty medyczne: stosowane do przeszczepów biodra, płytek kostnych i implantów dentystycznych.
  • Środowiska morskie: zwłaszcza w składnikach o wysokim obciążeniu.
  • Sprzęt sportowy: rowery wydajne, kije golfowe itp.

6. klasy 7: Ti-0,2Pd (stopnia tytanu)

• Skład: 0,2% paladium, titan w bilansie.
• Właściwości mechaniczne:
  • Podobna do klasy 2 pod względem wytrzymałości, ale z zwiększoną odpornością na korozję, szczególnie na chlor i wodę morską.
• Charakterystyka:
  • Dodanie paladium daje temu stopkowi zwiększoną odporność na niektóre środowiska chlorurowe.
• Zastosowanie:
  • Przetwarzanie chemiczne: stosowane w środowiskach o wysokiej korozji, takich jak produkcja chloru i reaktory chemiczne.

7Klasa 9: Ti-3Al-2.5V (stop titanu)

• Skład: 3% aluminium, 2,5% vanadu, titan.
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 600 MPa (87 ksi)
  • Wydajność: ~ 550 MPa (80 ksi)
  • Wyciąganie: co najmniej 15%
• Charakterystyka:
  • Stop alfa-beta o dobrej równowadze siły, formowalności i odporności na korozję.
• Zastosowanie:
  • Powietrzno-kosmiczne: elementy konstrukcyjne statków powietrznych.
  • Implanty medyczne: płyty kostne i implanty dentystyczne.
  • Sprzęt sportowy i części samochodowe.

8Stopień 12: Ti-0,3Mo-0,8Ni (stop titanu)

• Skład: 0,3% molibdenu, 0,8% niklu, titan.
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 620 MPa (90 ksi)
  • Wydajność: ~ 550 MPa (80 ksi)
  • Wyciąganie: co najmniej 15%
• Charakterystyka:
  • Doskonała odporność na korozję zarówno w środowisku kwasu siarkowego, jak i chlorku.
  • Silniejszy i bardziej wytrzymały niż czysty tytan.
• Zastosowanie:
  • Przemysł morski i chemiczny, w tym zbiorniki i wymienniki ciepła.
  • Aplikacje lotnicze.

9Klasa 23: Ti-6Al-4V ELI (Extra Low Interstitial)

• Skład: 90% tytanu, 6% aluminium, 4% wanadu (podobny do klasy 5, ale z mniejszym poziomem pierwiastków pośrednich).
• Właściwości mechaniczne:
  • Wytrzymałość na rozciąganie: ~ 880 MPa (128 ksi)
  • Wytrzymałość wydajności: ~ 780 MPa (113 ksi)
  • Wyciąganie: 10 ∼ 15%
• Charakterystyka:
  • Niska zawartość mieszanin dla poprawy elastyczności i wytrzymałości na złamania, co czyni ją idealną do zastosowań medycznych, w których odporność na zmęczenie i długoterminowa niezawodność są kluczowe.
• Zastosowanie:
  • Implanty medyczne (np. implanty ortopedyczne i dentystyczne).
  • Aplikacje lotnicze i wysokowydajne.

Wniosek:

Cele do rozpylania stopów tytanu, w tym stopów TiAl, są wszechstronnymi materiałami szeroko stosowanymi do zastosowań powłok w przemyśle od lotnictwa kosmicznego po elektronikę i biomedyczną.Materiały te zapewniają wyjątkowe właściwości, takie jak wytrzymałość, odporność na korozję, biokompatybilność i odporność na zużycie, co czyni je idealnymi do wymagających zastosowań, które wymagają trwałych, wydajnych cienkich folii.Przy wyborze celu do rozpylania tytanu, czynniki takie jak skład stopów, czystość i geometria docelowa muszą być brane pod uwagę, aby osiągnąć optymalne wyniki w procesie rozpylania.
