EN1092-01 Gr2 Gr5 Gr7 Tytanowa płytka obwodnicza płaska obwodnicza PN 5-PN 25 Do rur przemysłowych w środowiskach żrących

EN1092-01 Gr2 Gr5 Gr7 Tytanowa płytka obwodnicza płaska obwodnicza PN 5-PN 25 Do rur przemysłowych w środowiskach żrących

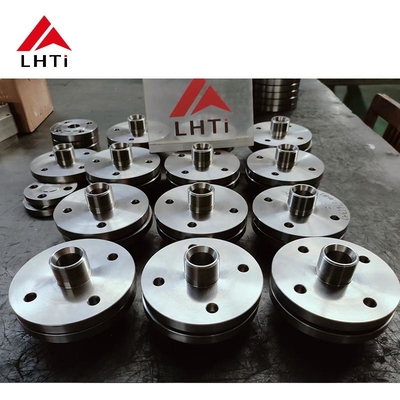

Wprowadzenie produktu do normy EN1092-01 Flanca z płyty tytanowej

Flanki tytanowe, wykonane z stopów tytanu, są bardzo cenione w różnych gałęziach przemysłu ze względu na ich wyjątkowe właściwości.wysoki stosunek siły do masySą one doskonałe w trudnych środowiskach, gdzie korozja chemiczna jest problemem, co czyni je niezbędnymi w takich gałęziach przemysłu jak ropa naftowa, przetwórstwo chemiczne,i inne wymagające solidnej wydajności materiału.

Kluczem do ich użyteczności jest wrodzona odporność tytanu na korozję, zapewniająca długowieczność i niezawodność w trudnych warunkach eksploatacyjnych.Flanki tytanowe wykazują również doskonałą odporność na zmęczenie i odporność na pełzanie, kluczowe dla utrzymania stabilnej wydajności przez dłuższy czas.dostarczanie praktycznych rozwiązań dla różnych zastosowań przemysłowych.

Norma EN1092-01 obejmuje różnego rodzaju kołnierze, w tym kołnierze z płytek tytanowych, które są kluczowymi elementami w systemach rur przemysłowych.materiały, oraz wymagania techniczne dotyczące brzegów w ramach europejskich systemów rurociągowych.wybrane na podstawie potrzeb powierzchni uszczelniającejSłużą do łączenia rur, zaworów, pomp i innych urządzeń w celu utworzenia zintegrowanych systemów rurociągowych.Wyjątkowa odporność tytanu na korozję sprawia, że pasuje do zastosowań w środowiskach korozyjnych, takich jak przemysł morski i chemicznySą cenione ze względu na stosunek wytrzymałości do masy i odpowiedniość do zastosowań zarówno w wysokich temperaturach, jak i w kryogenicznym zastosowaniu.te kołnierze spełniają normy ciśnienia, takie jak PN 6, PN 10, PN 16, PN 25, PN 40 i PN 63, spełniające różne wymagania operacyjne w różnych gałęziach przemysłu.

Flanki tytanowe, wykonane z stopów tytanu, są bardzo cenione w różnych gałęziach przemysłu ze względu na ich wyjątkowe właściwości.wysoki stosunek siły do masySą one doskonałe w trudnych środowiskach, gdzie korozja chemiczna jest problemem, co czyni je niezbędnymi w takich gałęziach przemysłu jak ropa naftowa, przetwórstwo chemiczne,i inne wymagające solidnej wydajności materiału

Różne rodzaje płytek tytanowych:

Flanca z podniesioną twarzą (RF):

1. Wzór:

   • Powierzchnia podwyższona: Flanca z podwyższoną powierzchnią ma niewielką część wokół otworu wywierconą nieco większą niż średnica rury.
   • Powierzchnia uszczelniająca: podniesiona twarz służy jako podstawowa powierzchnia uszczelniająca, na której spoczywa uszczelniacz.

2. Zalety:

   • Zwiększona uszczelniaczność: wznoszona konstrukcja twarzy koncentruje kompresję uszczelniacza na mniejszym obszarze, zwiększając skuteczność uszczelnienia.
   • Ochrona: Podniesiona powierzchnia pomaga chronić powierzchnię kołnierza przed uszkodzeniem podczas obsługi i montażu.

3. Zastosowanie:

   • Powszechne: Flanki z podwyższoną powierzchnią są bardziej powszechne w standardowych zastosowaniach przemysłowych, w których niezbędne jest niezawodne uszczelnienie bezciekułe.
   • Wskaźniki ciśnienia: nadaje się do zastosowań o wyższym ciśnieniu, ponieważ podniesiona twarz umożliwia lepsze ściskanie uszczelnienia.

Flanca płaska (FF):

1. Wzór:

   • Gładka powierzchnia: Flat Face Flanges mają płaską lub gładką powierzchnię bez żadnych wystających lub podwyższonych obszarów wokół otworu.
   • Powierzchnia uszczelniająca: uszczelnienie jest osiągane poprzez umieszczenie uszczelnienia bezpośrednio na płaskiej powierzchni kołnierza.

2. Zalety:

   • Łatwość ustawienia: Flat Face Flanges łatwiej ustawić podczas montażu, ponieważ nie ma podniesionych powierzchni.
   • Oszczędność przestrzeni: wymagają one mniejszej przestrzeni w porównaniu z kołnierzami z podwyższoną twarzą, co może być korzystne w ciasnych instalacjach.

3. Zastosowanie:

   • Specjalistyczne: Flat Face Flanges są zazwyczaj stosowane w zastosowaniach niskiego ciśnienia i niekrytycznych, w których wymagania uszczelniające są mniej rygorystyczne.
   • Specjalne uszczelki: mogą być wymagane specjalne uszczelki (takie jak uszczelki całej powierzchni), które pokrywają całą powierzchnię kołnierza w celu zapewnienia prawidłowego uszczelnienia.

Wybór między podniesioną twarzą a płaską twarzą:

• Wymagania dotyczące ciśnienia i uszczelnienia: Flanki z podwyższoną powierzchnią są preferowane do zastosowań o wyższym ciśnieniu, w których niezawodna uszczelnienie jest krytyczne.Flanki płaskie są odpowiednie do zastosowań o niższym ciśnieniu lub w przypadku ograniczeń przestrzennych.

• Wybór uszczelnienia: Wybór uszczelnienia (np. typu pierścieniowego lub pełnego) zależy od rodzaju obudowy flanszu (RF lub FF) i wymagań dotyczących integralności uszczelnienia.

Główne cechy EN1092-01 Tytanowa flanszka ślizgowa

EN1092-01 Tytanowa flanszka ślizgowa jest rodzajem flanszki stosowanej do łączenia rur w różnych zastosowaniach przemysłowych. Jest wytwarzana zgodnie z normą EN 1092-1,określające wymagania dotyczące flans stosowanych w EuropieMateriał z tytanu ma szczególne zalety, takie jak wysoka wytrzymałość, doskonała odporność na korozję i lekkie właściwości, co czyni go idealnym w wymagających środowiskach.Oto kluczowe cechy tego typu brzytówki:

1. Skład materiału

• Tytuł tytanu: zazwyczaj wykonany z tytanu klasy 2 (CP-Ti) lub titanu klasy 5 (Ti-6Al-4V), które oferują wysoką wytrzymałość i odporność na korozję.
• Odporność na korozję: Tytan jest bardzo odporny na korozyjne środowiska, w tym wodę morską, kwasy i alkalie, dzięki czemu jest idealny dla takich gałęzi przemysłu, jak przetwarzanie chemiczne, morskie i lotnicze.

2Projekt

• Projektowanie podskakujące: podskakujący kołnierz umożliwia wprowadzenie rury do kołnierza przed spawaniem.i eliminuje konieczność specjalnego przygotowania końcówki rur.
• Połączenia spawane: zarówno wewnątrz, jak i na zewnątrz rury są spawane do brzytki, zapewniając bezpieczne połączenie i pomagając oprzeć się ciśnieniu i naprężeniom mechanicznym w układzie.
• Rozmiary standardowe: Flanca została zaprojektowana zgodnie z normą EN1092-1, zapewniając zgodność z innymi europejskimi elementami układu rurociągowego i przestrzeganie określonych klas ciśnienia (np..g., PN10, PN16, PN40, PN100).

3Wskaźniki ciśnienia i temperatury

• Wyniki badań pokazują, że poziom ciśnienia płaszczyków ślizgowych z tytanu jest ogólnie zgodny ze standardową klasą ciśnienia określoną w normie EN1092-1.co sprawia, że nadają się do szeregu zastosowań, od systemów niskiego do średniego ciśnienia.
• Odporność na temperatury: Tytan utrzymuje swoją wytrzymałość i wydajność zarówno w warunkach wysokiej, jak i niskiej temperatury, co czyni go odpowiednim do systemów narażonych na ekstremalne temperatury (np.zakłady chemiczne, elektrowni, środowiska morskiego).

4Lekki.

• Tytan jest znacznie lżejszy niż stal i inne tradycyjne materiały, co ułatwia jego obsługę, instalację i transport, szczególnie w dużych projektach.Jest to szczególnie korzystne w przestrzeni powietrznej., przemysłu morskiego i przetwórstwa chemicznego, w których redukcja masy jest kluczowa.

5Trwałość i długowieczność

• Naturalna odporność tytanu na korozję zapewnia, że płaszczyzna ślizgowa pozostanie trwała i niezawodna w czasie, nawet w trudnych warunkach,zmniejszenie konieczności częstej konserwacji lub wymiany.
• Odporność tytanu na erozję, otwory i korozję szczelin jest szczególnie ważna w zastosowaniach w wodzie morskiej i zakładach chemicznych, gdzie tradycyjne materiały mogą przedwcześnie ulec awarii.

6Precyzyjna produkcja i zgodność ze standardami

• Flanca jest wytwarzana zgodnie ze ścisłymi tolerancjami określonymi w normie EN1092-1,który zapewnia, że spełnia wymagane wymiary i wartości ciśnienia dla bezpiecznej i niezawodnej pracy w systemach rurociągowych.
• Otwory śruby: przedwiercone otwory śruby są zgodne z normą EN 1092, zapewniając prawidłowe ustawienie z płaszczem lub elementem sprzęgającym.

7. wszechstronność

• Flanki ślizgowe z tytanu nadają się do szerokiej gamy gałęzi przemysłu i zastosowań, w tym:
  • Przetwarzanie chemiczne: dla rur transportujących agresywne chemikalia.
  • Morskie: odporność na korozję wodą morską sprawia, że są one idealne do stosowania w systemach rurociągowych na morzu i na morzu.
  • Powietrznoprzestrzenne: Dzięki lekkiej masie i wysokiej wytrzymałości są przydatne w paliwach i systemach chłodzenia samolotów.
  • Produkcja energii: Używane w systemach o wysokim ciśnieniu i wysokiej temperaturze, takich jak obwody chłodzące i wymienniki ciepła.

8. Bezpieczeństwo

• Odporność tytanu na obciążenia i pęknięcia zwiększa ogólne bezpieczeństwo systemów rurociągowych, zwłaszcza w krytycznych zastosowaniach, w których awaria brzytów może mieć poważne konsekwencje.Jest to szczególnie ważne w takich gałęziach przemysłu jak energia jądrowa., chemicznych i petrochemicznych.

Zalety EN1092-01 Tytanowej Flanki Ślizgowej

• Odporność na korozję: Doskonała odporność na szeroki zakres żrących substancji chemicznych, w tym kwasy, wodę morską i słoną.
• Lekkie: Flanki tytanowe są znacznie lżejsze niż alternatywy ze stali nierdzewnej lub stali węglowej, co ułatwia ich transport i instalację.
• Kosztowo korzystna instalacja: konstrukcja z łatwością wstawiania zmniejsza złożoność i czas instalacji, zmniejszając ogólne koszty projektu.
• Trwałość: Zdolność tytanu do odporności na pęknięcia, otwory i erozję oznacza, że te kołnierze trwają dłużej w korozyjnych środowiskach, zmniejszając czas przerwy i koszty utrzymania.
• Uniwersalność: Flanki te mogą być stosowane w różnych gałęziach przemysłu, od przemysłu chemicznego i petrochemicznego po lotnictwo kosmiczne i morskie, zapewniając szeroki zakres rozwiązań dla systemów rurociągowych.
• Wysoka wydajność: Flanki mogą wytrzymać wysokie ciśnienie i temperatury, co sprawia, że nadają się zarówno do systemów niskiego, jak i wysokiego ciśnienia.

Korzyści płyty tytanowej:

Flanki z płytki tytanowej oferują kilka zalet, które sprawiają, że nadają się do różnych zastosowań przemysłowych, w których właściwości tytanu są korzystne.

Odporność na korozję: Tytan jest wysoce odporny na korozję w wielu agresywnych środowiskach, w tym w wodzie morskiej, kwasach i chlorydach.Ta właściwość sprawia, że titanowe obudowy idealnie nadają się do zastosowań, w których korozja jest problemem, takich jak środowiska morskie, przetwarzanie chemiczne i platformy naftowe na morzu.

Wysoki stosunek wytrzymałości do masy: Tytan znany jest ze swojego doskonałego stosunku wytrzymałości do masy, który jest lepszy od większości innych metali.Charakterystyka ta umożliwia titanowym płaszczyznom ślizgowym zapewnienie silnychJest to szczególnie korzystne w przemyśle lotniczym i przemysłu, gdzie redukcja masy jest kluczowa.

Biokompatybilność: Tytan jest biokompatibilny i nietoksyczny, co czyni go odpowiednim do zastosowań w wyrobach medycznych, produkcji farmaceutycznej,i przetwarzania żywności, w których czystość i bezpieczeństwo produktu są niezbędne.

Odporność na wysokie temperatury: Tytan utrzymuje swoją wytrzymałość i odporność na korozję w podwyższonych temperaturach, do około 600 ° C (1112 ° F), w zależności od klasy.Ta właściwość sprawia, że titanowe płaszcze ślizgowe nadają się do zastosowań o wysokiej temperaturze, takich jak wymienniki ciepła i reaktory chemiczne.

Łatwość wytwarzania: Tytan można łatwo obrobić, spać i ukształtować, umożliwiając złożone kształty i konfiguracje w obwodnikach ślizgowych.Ta elastyczność w produkcji ułatwia dostosowanie i dostosowanie do specyficznych wymagań projektu.

Długowieczność i trwałość: Tytan znany jest z długotrwałej trwałości i odporności na degradację w czasie,zapewnienie niezawodnej wydajności i wydłużonego okresu eksploatacji brzegów ślizgowych w wymagających środowiskach przemysłowych.
