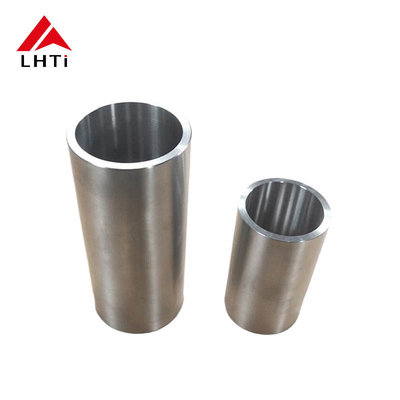

Rurka z tytanu czystego Trwała i lekka Rurka z tytanu Gr2 Gr5 Z wytrzymałością wydajności 800MPa odporna na korozję

Wprowadzenie do spiralnych rur z titanową cewką grzewną

Tytanowe spiralne rurki z cewką grzewczą to specjalistyczne elementy stosowane w różnych zastosowaniach przemysłowych w celu efektywnego przenoszenia ciepła i procesów grzewczych.Rury te są zaprojektowane w spiralnej konfiguracji, co zmaksymalizuje powierzchnię wymiany ciepła i zwiększa wydajność systemów grzewczych.

Kluczowe cechy

1. Właściwości materiału: Tytan, zwłaszcza klasy takie jak Gr2, zapewnia doskonałą odporność na korozję, wysoki stosunek wytrzymałości do masy i trwałość.Te właściwości sprawiają, że spiralne rurki tytanowe są idealne do stosowania w trudnych warunkach, w tym przetwarzania chemicznego i zastosowań morskich.

2. Konstrukcja spiralna: konfiguracja spiralna pozwala na poprawę dynamiki przepływu i rozkładu ciepła.co sprawia, że nadaje się do różnych zastosowań grzewczych, takich jak ogrzewanie płynami, systemy HVAC i procesy przemysłowe.

3. Lekkie: w porównaniu z innymi materiałami, takimi jak stal nierdzewna, tytan jest znacznie lżejszy, co może ułatwić obsługę i instalację,oraz zmniejszenie obciążenia konstrukcyjnego systemów wspierających.

4. Wylotowość: Tytan można łatwo spać, co umożliwia dostosowanie i integrację rur spiralnych do istniejących systemów.Ta wszechstronność jest niezbędna do spełnienia określonych wymagań inżynieryjnych.

5. Biokompatybilność: w zastosowaniach medycznych biokompatybilność tytanu sprawia, że nadaje się do urządzeń wymagających bezpiecznej interakcji z

Zalety spiralnych rur z titanową cewką grzewczą

Tytanowe rurki spiralne z cewką grzewczą oferują kilka znaczących zalet, dzięki czemu są preferowanym wyborem w różnych gałęziach przemysłu.

1. Wyjątkowa odporność na korozję: inercja tytanu w agresywnym środowisku chemicznym zapobiega degradacji, co prowadzi do dłuższej trwałości.co sprawia, że jest to solidna inwestycja finansowa dla operatorów.

2. Lekkie: o znacznie mniejszej masie niż tradycyjne materiały, te rurki są łatwiejsze w transporcie i montażu.w przypadku gdy efektywność masy jest niezbędnaZmniejszona waga umożliwia również lżejsze konstrukcje nośne, zwiększając ogólną wydajność systemu.

3. Zwiększona wydajność przenoszenia ciepła: konstrukcja spiralna maksymalizuje powierzchnię, poprawiając dynamikę płynu i wydajność cieplną.który jest niezbędny w procesach wymagających precyzyjnej kontroli temperatury.

4. Odporność na wysokie temperatury: Tytan może wytrzymać wysokie temperatury bez utraty integralności strukturalnej, co czyni go odpowiednim do wymagających zastosowań w różnych środowiskach przemysłowych.

5. Efektywność kosztowa: połączenie trwałości, lekkiej konstrukcji i wydajności prowadzi do niższych kosztów eksploatacji,tworzenie spiralnych rur titanowych z cewką grzewczą jako atrakcyjnej opcji długoterminowego użytkowania.

Kluczowe właściwości rur tytanowych klasy 2 klasy 5

Tytuł 2 i 5 to dwa najczęściej stosowane stopy tytanu, z których każdy ma różne właściwości odpowiednie do różnych zastosowań.

Tytan klasy 2 (Tytan komercyjnie czysty)

Tytan klasy 2 jest często określany jako CP Ti Grade 2 lub komercyjnie czysty tytan. Jest to jedna z najczęściej stosowanych klas tytanu, ponieważ oferuje doskonałą odporność na korozję,dobra siła, i spawalność.

1. skład chemiczny

• Tytan (Ti): ~99%
• Małe ilości tlenu, węgla, azotu, wodoru i żelaza.
• Tytan klasy 2 jest w zasadzie czystym tytanem o niskim poziomie pierwiastków stopu, co czyni go idealnym do zastosowań odpornych na korozję.

2Właściwości mechaniczne

• Wytrzymałość na rozciąganie: około 345 ‰ 450 MPa (50 ‰ 65 ksi)
• Wytrzymałość wydajności: około 275 MPa (40 ksi)
• Wyciąganie: 20-30%
  • Daje to mu dobrą elastyczność, dzięki czemu jest łatwo formowalny i nadaje się do różnych zastosowań, w których elastyczność jest ważna.
• Moduł elastyczności: ~105 GPa (15,2 mln psi)

3Odporność na korozję

• Doskonała odporność na szeroki zakres środowisk korozyjnych, w tym wodę morską, chlorydy, kwasy i środki utleniające.
• Odporny na dziury, korozję szczelin i pęknięcia spowodowane korozją.
• Często stosowane w przetwarzaniu chemicznym i zastosowaniach morskich, gdzie narażenie na działanie substancji żrących jest powszechne.

4. Spawalność

• Doskonała spawalność w procesach takich jak spawanie TIG (Tungsten Inert Gas) i MIG (Metal Inert Gas).
• Może być spawany zarówno w warunkach otrzymywanych, jak i wygrzewanych bez uszczerbku dla właściwości mechanicznych.

5Odporność na ciepło

• Może radzić sobie z umiarkowanymi temperaturami do około 400 ° C (752 ° F).
• Nie jest tak odporny na ciepło jak inne stopy tytanu.

6. Gęstość

• Gęstość: ~4,51 g/cm3 (4510 kg/m3)
  • Nieco gęstsze niż niektóre z bardziej stopowych gatunków tytanu, ale nadal stosunkowo lekkie w porównaniu ze stalą.

Tytanium (Ti-6Al-4V) klasy 5

Titan klasy 5, znany również jako Ti-6Al-4V, jest stopem alfa-beta zawierającym 6% aluminium i 4% wanadu. Jest jednym z najpopularniejszych stopów tytanu ze względu na wysoką wytrzymałość, lekką wagę,i doskonałą odporność na zmęczenie i korozję.

1. skład chemiczny

• Tytan (Ti): bilans (około 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Żelazo (Fe), tlen (O) i węgiel (C) występują w niewielkich ilościach.

2Właściwości mechaniczne

• Wytrzymałość na rozciąganie: około 895 ‰ 1200 MPa (130 ‰ 175 ksi)
  • Znacznie wyższa od tytanu klasy 2, co czyni go odpowiednim do zastosowań o wysokim obciążeniu.
• Wytrzymałość wydajności: około 828 MPa (120 ksi)
  • Wyższa wytrzymałość wydajności niż klasy 2, co czyni ją bardziej odpowiednią do zastosowań konstrukcyjnych wymagających lepszego stosunku siły do masy.
• Wyciąganie: 10 ∼ 15%
• Moduł elastyczności: ~ 110 GPa (16 milionów psi)

3Odporność na korozję

• Dobra odporność na korozję w wielu środowiskach, w tym w wodzie morskiej, chlorikach, kwasie siarkowym i kwasach.
• Porównywalny z klasą 2 pod względem odporności na korozję w większości środowisk, ale nieco mniej odporny w niektórych agresywnych,środowiska bogate w chlorek ze względu na obecność pierwiastków stopniowych, takich jak aluminium i wanad.

4. Spawalność

• Dobra spawalność, ale wymaga większej staranności w porównaniu z klasą 2 ze względu na większą wytrzymałość i zawartość stopów.
• Do powszechnych procesów spawania należą spawanie TIG, MIG i EB (przewodnik wiązki elektronów).
• Właściwe oczyszczanie cieplne i procedury spawania mają kluczowe znaczenie dla utrzymania wytrzymałości i właściwości mechanicznych.

5Odporność na ciepło

• Może działać w wyższych temperaturach niż klasa 2, przy maksymalnej ciągłej temperaturze pracy około 400 ∼ 600 °C (752 ∼ 1,112 °F).
• Wykazuje dobrą stabilność termiczną i może wytrzymać umiarkowane cykle termiczne.

6. Gęstość

• Gęstość: ~4,43 g/cm3 (4430 kg/m3)
  • Jest lżejszy niż większość stopów stali, co przyczynia się do jego szerokiego zastosowania w przemyśle lotniczym i motoryzacyjnym, gdzie znacząca jest redukcja masy.

Procesy produkcji rur spiralnych z titanu

Wytwarzanie spiralnych rur titanowych zawiera szereg zaawansowanych procesów, które zapewniają, że produkt końcowy spełnia wysokie standardy wydajności.Oto przegląd kluczowych kroków:

1. Przygotowanie materiału:

   • Proces ten rozpoczyna się od tworzyw titanowych o wysokiej czystości, które są topione i rafinacji w celu usunięcia zanieczyszczeń.W celu uzyskania pożądanej jakości materiału często stosuje się techniki takie jak odtwarzanie łukowe próżniowe (VAR)., zapewniając, że tytan spełnia rygorystyczne standardy przemysłowe.

2. Kształtowanie rur:

   • Po przygotowaniu tytanu poddawany jest procesom kształtowania, takim jak wytłaczanie lub walcowanie, aby utworzyć początkową strukturę rurową.Ten etap jest kluczowy dla osiągnięcia pożądanej średnicy i grubości ściany.

3. Tworzenie konfiguracji spiralnej:

   • Wzornictwo spiralne jest osiągane za pomocą specjalistycznych technik obróbki.Metody te zapewniają utrzymanie integralności strukturalnej rury przy jednoczesnej optymalizacji geometrii dla skutecznego przepływu ciepłaDokładność w tym kroku jest niezbędna do zapewnienia lepszej wydajności termicznej.

4. Obróbka cieplna:

   • Po utworzeniu rur mogą być one poddawane procesom obróbki cieplnej w celu zwiększenia właściwości mechanicznych i złagodzenia napięć wewnętrznych.Ten etap przyczynia się do trwałości i wydajności produktu końcowego, zwłaszcza w zastosowaniach o wysokiej temperaturze.

5. Włókna i złącza:

   • Spawanie jest niezbędne do montażu spiralnych rur titanowych z cewką grzewczą.Złącza bez wad przy zachowaniu właściwości materiałuWykwalifikowani technicy zapewniają, że spawania spełniają standardy jakości.

6. Kontrola jakości:

   • W trakcie całego procesu produkcyjnego stosowane są rygorystyczne środki kontroli jakości.Badania nieniszczące (NDT) i kontrole wymiarowe są przeprowadzane w celu sprawdzenia, czy produkt końcowy spełnia wszystkie specyfikacjeZapewnia to niezawodność i wydajność w warunkach eksploatacyjnych.

ASTM B338 to standardowa specyfikacja obejmująca bezszwowe i spawane rury i rury tytanowe do różnych zastosowań, zwłaszcza w przemyśle lotniczym, chemicznym i morskim.Oto zwięzłe wprowadzenie do ASTM B338 rur tytanowych:

Przegląd ASTM B338

1. Zakres:

   • ASTM B338 określa wymagania dotyczące rur tytanowych w różnych gatunkach, w tym komercyjnie czystego tytanu i stopów tytanu.i są przeznaczone do stosowania w środowiskach o wysokiej wydajności.

2. Wartości materiału:

   • Do najczęściej stosowanych gatunków należą gatunki tytanu CP (Commercially Pure) (Grad 1 do Grade 4) oraz gatunki stopowe (np. Grade 5, Ti-6Al-4V).i odporność na korozję.

3. Zastosowanie:

   • Specyfikacja ta jest stosowana głównie w gałęziach przemysłu wymagających wysokiego stosunku wytrzymałości do masy i doskonałej odporności na korozję, takich jak przemysł lotniczy, przetwórstwo chemiczne, inżynieria morska,i zastosowań medycznych.

4. Procesy produkcyjne:

   • Rury są produkowane w procesach takich jak obróbka na gorąco, obróbka na zimno i obróbka cieplna w celu spełnienia określonych właściwości mechanicznych i wymiarów.Mogą również podlegać kontroli w celu zapewnienia jakości.

5. Standardy i badania:

   • ASTM B338 określa wymagania dotyczące testowania właściwości mechanicznych, odporności na korozję i wymiarów, zapewniając, że rury spełniają standardy przemysłowe dotyczące wydajności i bezpieczeństwa.

6. Specyfikacje:

   • Norma zawiera szczegółowe wymagania dotyczące wymiarów rur, grubości ścian, tolerancji i wykończeń powierzchni, zapewniając, że spełniają one rygorystyczne wymagania ich przeznaczonych zastosowań.

Zalety ASTM B338 rur tytanowych

• Odporność na korozję: Doskonała odporność na szeroki zakres środowisk korozyjnych, w tym wodę morską i warunki kwaśne.
• Lekkie: niższa gęstość w porównaniu z stalą, co czyni je odpowiednimi do zastosowań, w których oszczędność masy jest kluczowa.
• Wytrzymałość: Wysoka wytrzymałość na rozciąganie i odporność na zmęczenie, idealna do wymagających zastosowań.
• Biokompatybilność: nadaje się do zastosowań medycznych, ponieważ nie reaguje negatywnie na tkanki ciała.

Główne właściwości rur tytanowych ASTM B338:

W specyfikacji ASTM B338 podkreślono kilka krytycznych właściwości rur tytanowych, które przyczyniają się do ich wydajności w różnych zastosowaniach.

1Właściwości mechaniczne

• Wytrzymałość na rozciąganie: Rury tytanowe ASTM B338 wykazują wysoką wytrzymałość na rozciąganie, co pozwala im wytrzymać znaczące obciążenia bez deformacji.w rodzaju stosowanych w produkcji wyrobów objętych pozycją 8528 [1], podczas gdy stopy tytanu, takie jak Ti-6Al-4V, mogą przekraczać 900 MPa.
• Wytrzymałość wydajności: wytrzymałość wydajności wskazuje maksymalne naprężenie, które może zostać zastosowane przed wystąpieniem trwałego deformacji.natomiast stopy tytanu, takie jak Ti-6Al-4V, mają znacznie wyższe wytrzymałości wydajności, zwiększając ich przydatność do zastosowań nośnych.
• Wydłużenie: właściwość ta odzwierciedla elastyczność materiału, wskazując, jak bardzo może się rozciągać przed złamania.który ma kluczowe znaczenie dla zastosowań wymagających formowania i formowania.

2Odporność na korozję

• Wyjątkowa odporność: komercyjnie czysty tytan jest wysoce odporny na korozję, szczególnie w agresywnych środowiskach, takich jak woda morska, kwasowe warunki i media utleniające.Dzięki temu idealnie nadaje się do zastosowań morskich i chemicznych..

3- Lekkie.

• Gęstość: Tytan jest o około 45% lżejszy niż stal, co znacząco przynosi korzyści w zastosowaniach, w których konieczne jest zmniejszenie masy.Ta charakterystyka lekkiej wagi pozwala na zaprojektowanie bardziej wydajnych konstrukcji bez poświęcania siły, zwłaszcza w przemyśle lotniczym i zastosowaniach w motoryzacji o wysokiej wydajności.

4Odporność na zmęczenie

• Trwałość w czasie: Stopy tytanu wykazują doskonałą odporność na zmęczenie, co sprawia, że nadają się do zastosowań z obciążeniami cyklicznymi,na przykład w komponentach lotniczych, w których w czasie występuje powtarzające się obciążenia.

5. Właściwości termiczne

• Wydajność w warunkach wysokiej temperatury: Tytan może utrzymać swoją wytrzymałość i integralność w podwyższonych temperaturach, co czyni go odpowiednim do zastosowań takich jak systemy wydechowe w sektorze motoryzacyjnym i lotniczym.

6. Biokompatybilność

• Zastosowania medyczne: Biokompatybilność komercyjnie czystego tytanu sprawia, że jest doskonałym wyborem dla implantów i urządzeń medycznych, minimalizując ryzyko wystąpienia reakcji niepożądanych w organizmie człowieka.

Podsumowanie

Połączenie wysokiej wytrzymałości na rozciąganie i wydajność, doskonała odporność na korozję, lekka natura,i trwałość sprawiają, że ASTM B338 rurki tytanowe są bardzo uniwersalne i odpowiednie do szerokiego zakresu wymagających zastosowańWłaściwości te zapewniają wydajny projekt i wydajność, zwłaszcza w środowiskach, w których tradycyjne materiały mogą ulec awarii.

Wykorzystanie węzłów spiralnych z titanu:

W sektorze przetwarzania chemicznego, w którym wprowadzane są nowe urządzenia, w szczególności w sektorze chemicznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym, w tym w sektorze energetycznym.Rury te są wykorzystywane w systemach wymienników ciepła, w których występują substancje korozyjneIch odporność na korozję dziur i szczelin zapewnia niezawodną pracę, znacząco zmniejszając ryzyko awarii sprzętu i związanych z tym przestojów.

W przemyśle spożywczym i napojowym, gdzie higiena i bezpieczeństwo materiałów są najważniejsze, titanowe spiralne rury cieplne służą jako idealne elementy w procesach pasteryzacji i sterylizacji.Niereaktywny charakter tytanu oznacza, że nie uwalnia szkodliwych substancji do produktów, utrzymując w ten sposób jakość i bezpieczeństwo, cecha ta staje się coraz bardziej istotna, ponieważ konsumenci domagają się przejrzystości i bezpieczeństwa w produkcji żywności.

Przemysł farmaceutyczny korzysta również z wykorzystania spiralnych rur titanowych z cewkami grzewczymi.w produkcji szczepionek lub innych składników wrażliwych, cewki te zapewniają stałą i niezawodną wydajność, a ich biokompatybilność i odporność na zanieczyszczenia sprawiają, że nadają się do zastosowań, w których niezbędne jest zachowanie integralności produktu.

Przyszłe trendy w technologii rur bezszwowych z tytanu:

W miarę dalszego rozwoju przemysłu oczekuje się wzrostu zapotrzebowania na rury bezszwowe z tytanu w wymiennikach ciepła.Działania badawczo-rozwojowe koncentrują się na poprawie właściwości stopów tytanu, umożliwiając im jeszcze lepsze działanie w ekstremalnych warunkach.otwierają również nowe możliwości produkcji złożonych geometrii i dostosowanych projektów spełniających specyficzne wymagania aplikacjiPostępy te prawdopodobnie doprowadzą do zwiększonego wykorzystania bezszwowych rur tytanowych w różnych gałęziach przemysłu.

Zrównoważony rozwój staje się ważnym czynnikiem decydującym o wyborze materiałów, a możliwość recyklingu tytanu przyczynia się do jego atrakcyjności w nowoczesnych zastosowaniach.Podczas gdy przemysł stara się zmniejszyć swój ślad środowiskowy, wykorzystanie trwałych i poddawanych recyklingowi materiałów, takich jak tytan, stanie się coraz ważniejsze.zapewnienie, że pozostaje trwałym rozwiązaniem dla wymienników ciepła i innych krytycznych zastosowań.

Digitalizacja i inteligentne technologie mają również zrewolucjonizować sposób projektowania i monitorowania wymienników ciepła.Zintegrowanie czujników i systemów monitorowania w czasie rzeczywistym w projektach rur bezszwowych z tytanu może zapewnić cenne informacje na temat wydajności i stanu w czasieTakie postępy nie tylko zwiększą wydajność operacyjną, ale także umożliwią przewidywalne strategie konserwacji, co ostatecznie prowadzi do zmniejszenia kosztów operacyjnych i zwiększenia niezawodności.
