Aplikacje termiczne ASTM B338 Rurka tytanowa klasy 9 z kuwaniem i prasowaniem lub obróbką mechaniczną

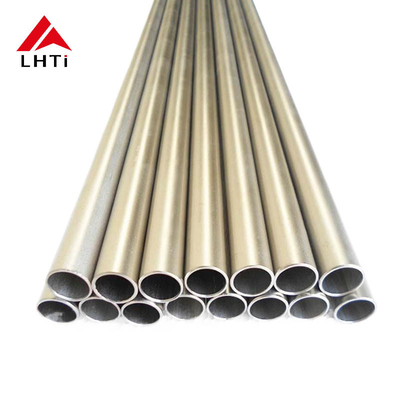

Wprowadzenie do rur tytanowych w wymiennikach ciepła

Wymienniki ciepła odgrywają kluczową rolę w różnych procesach przemysłowych, ponieważ przenoszą ciepło między dwoma lub więcej płynami bez ich mieszania.Tytan zyskał dużą uwagę ze względu na swoje wyjątkowe właściwości.Rura z tytanu o długości 19 mm zapewnia wyjątkową równowagę siły, lekkości i odporności na korozję, co czyni ją idealnym wyborem do zastosowań wymienników ciepła.W tym artykule omówione zostaną korzyści, procesów produkcyjnych i różnych zastosowań rur tytanowych 19 mm w wymiennikach ciepła.

Zalety rur tytanowych 19 mm

Jedną z głównych zalet stosowania rur tytanowych 19 mm w wymiennikach ciepła jest ich niezwykła odporność na korozję.Tytanium jest wysoce odporne na korozję w otchłaniach i szczelinach, zwłaszcza w agresywnych środowiskach, takich jak te występujące w przetwarzaniu chemicznym lub w zastosowaniach z wodą morską.zmniejszenie kosztów utrzymania i przestojów, które są kluczowymi czynnikami w środowisku przemysłowym.

Kolejną istotną zaletą rur tytanowych jest ich lekkość.Ta redukcja masy jest szczególnie korzystna w branżach, w których wsparcie strukturalne jest problememPonadto niższa waga przyczynia się do ogólnych oszczędności energii podczas transportu i montażu,dalszego zwiększenia opłacalności stosowania tytanu w wymiennikach ciepła.

Przewodność cieplna jest ważnym czynnikiem w wydajności wymienników ciepła.jego przewodność cieplna jest nadal wystarczająca do wielu zastosowańPonadto połączenie średnicy 19 mm z konstrukcją spiralną często stosowaną w rurociągach tytanowych pozwala na zwiększenie wydajności przenoszenia ciepła.Zwiększona wydajność może prowadzić do zmniejszenia zużycia energii i zwiększenia efektywności operacyjnej, dzięki czemu rury tytanowe są dobrym wyborem dla nowoczesnych wymienników ciepła.

Kluczowe właściwości rur tytanowych klasy 2 klasy 5

Tytuł 2 i 5 to dwa najczęściej stosowane stopy tytanu, z których każdy ma różne właściwości odpowiednie do różnych zastosowań.

Tytan klasy 2 (Tytan komercyjnie czysty)

Tytan klasy 2 jest często określany jako CP Ti Grade 2 lub komercyjnie czysty tytan. Jest to jedna z najczęściej stosowanych klas tytanu, ponieważ oferuje doskonałą odporność na korozję,dobra siła, i spawalność.

1. skład chemiczny

• Tytan (Ti): ~99%
• Małe ilości tlenu, węgla, azotu, wodoru i żelaza.
• Tytan klasy 2 jest w zasadzie czystym tytanem o niskim poziomie pierwiastków stopu, co czyni go idealnym do zastosowań odpornych na korozję.

2Właściwości mechaniczne

• Wytrzymałość na rozciąganie: około 345 ‰ 450 MPa (50 ‰ 65 ksi)
• Wytrzymałość wydajności: około 275 MPa (40 ksi)
• Wyciąganie: 20-30%
  • Daje to mu dobrą elastyczność, dzięki czemu jest łatwo formowalny i nadaje się do różnych zastosowań, w których elastyczność jest ważna.
• Moduł elastyczności: ~105 GPa (15,2 mln psi)

3Odporność na korozję

• Doskonała odporność na szeroki zakres środowisk korozyjnych, w tym wodę morską, chlorydy, kwasy i środki utleniające.
• Odporny na dziury, korozję szczelin i pęknięcia spowodowane korozją.
• Często stosowane w przetwarzaniu chemicznym i zastosowaniach morskich, gdzie narażenie na działanie substancji żrących jest powszechne.

4. Spawalność

• Doskonała spawalność w procesach takich jak spawanie TIG (Tungsten Inert Gas) i MIG (Metal Inert Gas).
• Może być spawany zarówno w warunkach otrzymywanych, jak i wygrzewanych bez uszczerbku dla właściwości mechanicznych.

5Odporność na ciepło

• Może radzić sobie z umiarkowanymi temperaturami do około 400 ° C (752 ° F).
• Nie jest tak odporny na ciepło jak inne stopy tytanu.

6. Gęstość

• Gęstość: ~4,51 g/cm3 (4510 kg/m3)
  • Nieco gęstsze niż niektóre z bardziej stopowych gatunków tytanu, ale nadal stosunkowo lekkie w porównaniu ze stalą.

Tytanium (Ti-6Al-4V) klasy 5

Titan klasy 5, znany również jako Ti-6Al-4V, jest stopem alfa-beta zawierającym 6% aluminium i 4% wanadu. Jest jednym z najpopularniejszych stopów tytanu ze względu na wysoką wytrzymałość, lekką wagę,i doskonałą odporność na zmęczenie i korozję.

1. skład chemiczny

• Tytan (Ti): bilans (około 90%)
• Aluminium (Al): 6%
• Vanadium (V): 4%
• Żelazo (Fe), tlen (O) i węgiel (C) występują w niewielkich ilościach.

2Właściwości mechaniczne

• Wytrzymałość na rozciąganie: około 895 ‰ 1200 MPa (130 ‰ 175 ksi)
  • Znacznie wyższa od tytanu klasy 2, co czyni go odpowiednim do zastosowań o wysokim obciążeniu.
• Wytrzymałość wydajności: około 828 MPa (120 ksi)
  • Wyższa wytrzymałość wydajności niż klasy 2, co czyni ją bardziej odpowiednią do zastosowań konstrukcyjnych wymagających lepszego stosunku siły do masy.
• Wyciąganie: 10 ∼ 15%
• Moduł elastyczności: ~ 110 GPa (16 milionów psi)

3Odporność na korozję

• Dobra odporność na korozję w wielu środowiskach, w tym w wodzie morskiej, chlorikach, kwasie siarkowym i kwasach.
• Porównywalny z klasą 2 pod względem odporności na korozję w większości środowisk, ale nieco mniej odporny w niektórych agresywnych,środowiska bogate w chlorek ze względu na obecność pierwiastków stopniowych, takich jak aluminium i wanad.

4. Spawalność

• Dobra spawalność, ale wymaga większej staranności w porównaniu z klasą 2 ze względu na większą wytrzymałość i zawartość stopów.
• Do powszechnych procesów spawania należą spawanie TIG, MIG i EB (przewodnik wiązki elektronów).
• Właściwe oczyszczanie cieplne i procedury spawania mają kluczowe znaczenie dla utrzymania wytrzymałości i właściwości mechanicznych.

5Odporność na ciepło

• Może działać w wyższych temperaturach niż klasa 2, przy maksymalnej ciągłej temperaturze pracy około 400 ∼ 600 °C (752 ∼ 1,112 °F).
• Wykazuje dobrą stabilność termiczną i może wytrzymać umiarkowane cykle termiczne.

6. Gęstość

• Gęstość: ~4,43 g/cm3 (4430 kg/m3)
  • Jest lżejszy niż większość stopów stali, co przyczynia się do jego szerokiego zastosowania w przemyśle lotniczym i motoryzacyjnym, gdzie znacząca jest redukcja masy.

Procesy produkcyjne rur tytanowych 19 mm

Produkcja rur tytanowych o średnicy 19 mm obejmuje kilka zaawansowanych technik zapewniających wysoką jakość i wydajność.często w postaci ingotów, które poddawane są procesom, takim jak odtwarzanie łuku próżniowego w celu osiągnięcia pożądanych właściwości materiałuTen pierwszy krok jest niezbędny do produkcji rur spełniających rygorystyczne standardy przemysłowe, szczególnie w sektorach takich jak przemysł lotniczy i przetwórstwo chemiczne.

Po przygotowaniu surowca, tytan przechodzi procesy takie jak wytłaczanie lub walcowanie w celu stworzenia kształtu rurowego.Średnica właściwa 19 mm jest osiągana dzięki precyzyjnym technikom obróbki, które utrzymują integralność strukturalną materiałuProcesy produkcyjne mogą obejmować obróbkę cieplną w celu zwiększenia właściwości mechanicznych i łagodzenia napięć wewnętrznych, co jest niezbędne do zapewnienia trwałości w warunkach eksploatacyjnych.

Spawanie odgrywa kluczową rolę w montażu rur tytanowych do wymienników ciepła.Metoda ta jest szczególnie ważna dla utrzymania odporności tytanu na korozję, ponieważ słabe spawanie może powodować wątpliwości, które mogą powodować uszkodzenia środowiska.są wdrażane w celu zapewnienia zgodności produktu końcowego ze wszystkimi specyfikacjami.

ASTM B338 to standardowa specyfikacja obejmująca bezszwowe i spawane rury i rury tytanowe do różnych zastosowań, zwłaszcza w przemyśle lotniczym, chemicznym i morskim.Oto zwięzłe wprowadzenie do ASTM B338 rur tytanowych:

Przegląd ASTM B338

1. Zakres:

   • ASTM B338 określa wymagania dotyczące rur tytanowych w różnych gatunkach, w tym komercyjnie czystego tytanu i stopów tytanu.i są przeznaczone do stosowania w środowiskach o wysokiej wydajności.

2. Wartości materiału:

   • Do najczęściej stosowanych gatunków należą gatunki tytanu CP (Commercially Pure) (Grad 1 do Grade 4) oraz gatunki stopowe (np. Grade 5, Ti-6Al-4V).i odporność na korozję.

3. Zastosowanie:

   • Specyfikacja ta jest stosowana głównie w gałęziach przemysłu wymagających wysokiego stosunku wytrzymałości do masy i doskonałej odporności na korozję, takich jak przemysł lotniczy, przetwórstwo chemiczne, inżynieria morska,i zastosowań medycznych.

4. Procesy produkcyjne:

   • Rury są produkowane w procesach takich jak obróbka na gorąco, obróbka na zimno i obróbka cieplna w celu spełnienia określonych właściwości mechanicznych i wymiarów.Mogą również podlegać kontroli w celu zapewnienia jakości.

5. Standardy i badania:

   • ASTM B338 określa wymagania dotyczące testowania właściwości mechanicznych, odporności na korozję i wymiarów, zapewniając, że rury spełniają standardy przemysłowe dotyczące wydajności i bezpieczeństwa.

6. Specyfikacje:

   • Norma zawiera szczegółowe wymagania dotyczące wymiarów rur, grubości ścian, tolerancji i wykończeń powierzchni, zapewniając, że spełniają one rygorystyczne wymagania ich przeznaczonych zastosowań.

Zalety ASTM B338 rur tytanowych

• Odporność na korozję: Doskonała odporność na szeroki zakres środowisk korozyjnych, w tym wodę morską i warunki kwaśne.
• Lekkie: niższa gęstość w porównaniu z stalą, co czyni je odpowiednimi do zastosowań, w których oszczędność masy jest kluczowa.
• Wytrzymałość: Wysoka wytrzymałość na rozciąganie i odporność na zmęczenie, idealna do wymagających zastosowań.
• Biokompatybilność: nadaje się do zastosowań medycznych, ponieważ nie reaguje negatywnie na tkanki ciała.

Główne właściwości rur tytanowych ASTM B338:

W specyfikacji ASTM B338 podkreślono kilka krytycznych właściwości rur tytanowych, które przyczyniają się do ich wydajności w różnych zastosowaniach.

1Właściwości mechaniczne

• Wytrzymałość na rozciąganie: Rury tytanowe ASTM B338 wykazują wysoką wytrzymałość na rozciąganie, co pozwala im wytrzymać znaczące obciążenia bez deformacji.w rodzaju stosowanych w produkcji wyrobów objętych pozycją 8528 [1], podczas gdy stopy tytanu, takie jak Ti-6Al-4V, mogą przekraczać 900 MPa.
• Wytrzymałość wydajności: wytrzymałość wydajności wskazuje maksymalne naprężenie, które może zostać zastosowane przed wystąpieniem trwałego deformacji.natomiast stopy tytanu, takie jak Ti-6Al-4V, mają znacznie wyższe wytrzymałości wydajności, zwiększając ich przydatność do zastosowań nośnych.
• Wydłużenie: właściwość ta odzwierciedla elastyczność materiału, wskazując, jak bardzo może się rozciągać przed złamania.który ma kluczowe znaczenie dla zastosowań wymagających formowania i formowania.

2Odporność na korozję

• Wyjątkowa odporność: komercyjnie czysty tytan jest wysoce odporny na korozję, szczególnie w agresywnych środowiskach, takich jak woda morska, kwasowe warunki i media utleniające.Dzięki temu idealnie nadaje się do zastosowań morskich i chemicznych..

3- Lekkie.

• Gęstość: Tytan jest o około 45% lżejszy niż stal, co znacząco przynosi korzyści w zastosowaniach, w których konieczne jest zmniejszenie masy.Ta charakterystyka lekkiej wagi pozwala na zaprojektowanie bardziej wydajnych konstrukcji bez poświęcania siły, zwłaszcza w przemyśle lotniczym i zastosowaniach w motoryzacji o wysokiej wydajności.

4Odporność na zmęczenie

• Trwałość w czasie: Stopy tytanu wykazują doskonałą odporność na zmęczenie, co sprawia, że nadają się do zastosowań z obciążeniami cyklicznymi,na przykład w komponentach lotniczych, w których w czasie występuje powtarzające się obciążenia.

5. Właściwości termiczne

• Wydajność w warunkach wysokiej temperatury: Tytan może utrzymać swoją wytrzymałość i integralność w podwyższonych temperaturach, co czyni go odpowiednim do zastosowań takich jak systemy wydechowe w sektorze motoryzacyjnym i lotniczym.

6. Biokompatybilność

• Zastosowania medyczne: Biokompatybilność komercyjnie czystego tytanu sprawia, że jest doskonałym wyborem dla implantów i urządzeń medycznych, minimalizując ryzyko wystąpienia reakcji niepożądanych w organizmie człowieka.

Podsumowanie

Połączenie wysokiej wytrzymałości na rozciąganie i wydajność, doskonała odporność na korozję, lekka natura,i trwałość sprawiają, że ASTM B338 rurki tytanowe są bardzo uniwersalne i odpowiednie do szerokiego zakresu wymagających zastosowańWłaściwości te zapewniają wydajny projekt i wydajność, zwłaszcza w środowiskach, w których tradycyjne materiały mogą ulec awarii.

Zastosowanie rur tytanowych o średnicy 19 mm w wymiennikach ciepła

Uniwersalność rur tytanowych 19 mm sprawia, że nadają się do różnych zastosowań w wymiennikach ciepła w wielu branżach.Rury te są często stosowane w systemach obsługujących substancje korozyjneIch zdolność do odporności na agresywne substancje chemiczne przy zachowaniu integralności konstrukcyjnej zapewnia niezawodną pracę i minimalizuje ryzyko awarii urządzeń.

W przemyśle spożywczym i napojowym najważniejsze jest utrzymanie higieny i zapobieganie zanieczyszczeniu.Niereaktywny charakter tytanu sprawia, że rury 19 mm są doskonałym wyborem do stosowania w procesach pasteryzacji i sterylizacjiZapewniając, że do produktów nie przenikają szkodliwe substancje, rury te pomagają firmom przestrzegać rygorystycznych przepisów bezpieczeństwa, chroniąc w ten sposób zdrowie konsumentów i utrzymując jakość produktów.

W procesach wymagających precyzyjnej kontroli temperatury, takich jak produkcja szczepionek,Rury te zapewniają stałą wydajność termiczną bez naruszania integralności wrażliwych związkówBiokompatybilność i odporność na korozję tytanu sprawiają, że jest to preferowany wybór w zastosowaniach, w których utrzymanie czystości i bezpieczeństwa jest kluczowe.

Przyszłe trendy w technologii rur bezszwowych z tytanu

W miarę dalszego rozwoju przemysłu oczekuje się wzrostu zapotrzebowania na rury bezszwowe z tytanu w wymiennikach ciepła.Działania badawczo-rozwojowe koncentrują się na poprawie właściwości stopów tytanu, umożliwiając im jeszcze lepsze działanie w ekstremalnych warunkach.otwierają również nowe możliwości produkcji złożonych geometrii i dostosowanych projektów spełniających specyficzne wymagania aplikacjiPostępy te prawdopodobnie doprowadzą do zwiększonego wykorzystania bezszwowych rur tytanowych w różnych gałęziach przemysłu.

Zrównoważony rozwój staje się ważnym czynnikiem decydującym o wyborze materiałów, a możliwość recyklingu tytanu przyczynia się do jego atrakcyjności w nowoczesnych zastosowaniach.Podczas gdy przemysł stara się zmniejszyć swój ślad środowiskowy, wykorzystanie trwałych i poddawanych recyklingowi materiałów, takich jak tytan, stanie się coraz ważniejsze.zapewnienie, że pozostaje trwałym rozwiązaniem dla wymienników ciepła i innych krytycznych zastosowań.

Digitalizacja i inteligentne technologie mają również zrewolucjonizować sposób projektowania i monitorowania wymienników ciepła.Zintegrowanie czujników i systemów monitorowania w czasie rzeczywistym w projektach rur bezszwowych z tytanu może zapewnić cenne informacje na temat wydajności i stanu w czasieTakie postępy nie tylko zwiększą wydajność operacyjną, ale także umożliwią przewidywalne strategie konserwacji, co ostatecznie prowadzi do zmniejszenia kosztów operacyjnych i zwiększenia niezawodności.
