Szczegóły Produktu
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: LIHUA
Orzecznictwo: ISO9001, TUV etc.
Numer modelu: LH-WN
Warunki płatności i wysyłki
Minimalne zamówienie: 5 sztuk
Cena: US dollar $25/pc--US dollar $85/pc
Szczegóły pakowania: Owinięty pianką zawartą w pudełku ze sklejki na eksport
Czas dostawy: 3-15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 50000 sztuk miesięcznie
Nazwa produktu: |
Kołnierz szyjki spawanej z tytanu |
Standard: |
ASME B16.5 |
Materiał: |
gr1, gr2, gr5, gr7, gr12 |
Aplikacja: |
Przemysł chemiczny |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rozmiar: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Nacisk: |
150#-2500# |
Powierzchnia: |
Błyszczący |
Technika: |
Kute i obrabiane CNC |
Kontrola: |
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1 |
Nazwa produktu: |
Kołnierz szyjki spawanej z tytanu |
Standard: |
ASME B16.5 |
Materiał: |
gr1, gr2, gr5, gr7, gr12 |
Aplikacja: |
Przemysł chemiczny |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rozmiar: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Nacisk: |
150#-2500# |
Powierzchnia: |
Błyszczący |
Technika: |
Kute i obrabiane CNC |
Kontrola: |
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1 |

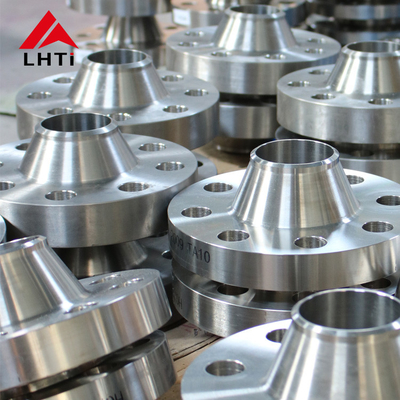

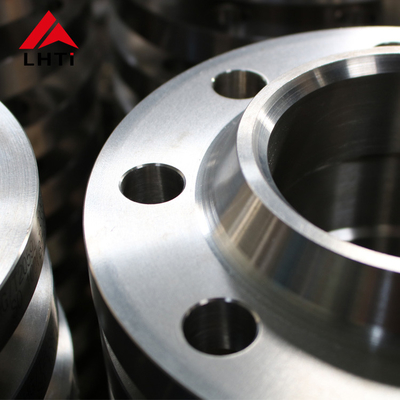

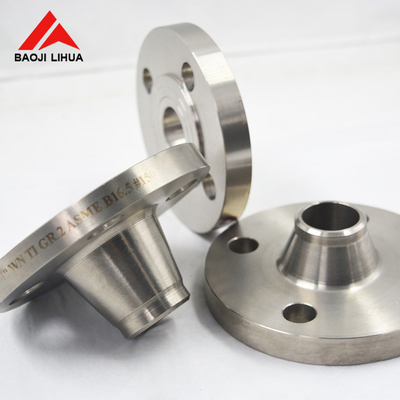

Kołnierze tytanowe WN
Kołnierz tytanowy to część wykonana z czystego tytanu lub stopu tytanu, która łączy rurę z rurą oraz z końcem rury.
Nazwa produktu: Kołnierze tytanowe WN
Norma: ANSI / ASME B16.5
Materiał: Gr1 Gr2 Gr5 Gr7 Gr12
Cena jednostkowa: 25 usd/szt-85 usd/szt
Powierzchnia uszczelniająca: RF, FF, TG, RJ itp.
Rozmiar: NPS 1/2 - NPS 24 (DN 10 - 2000)
Ciśnienie: 150 #-2500 #
Powierzchnia: polerowana
Technika: kuta i obrabiana CNC
Inspekcja: UT% PT%
Certyfikat: ISO9001, TUV itp.
Różnice między kołnierzem tytanowym z szyjką spawaną a poślizgiem na kołnierzu tytanowym
1. Różne formy spawania: Forma spawania szyjki płaskiej spawanej tytanowej rury kołnierzowej i kołnierza tytanowego to spawanie pachwinowe, podczas gdy forma spawania kołnierza i rury zgrzewanej doczołowo to spawanie obwodowe;
2. Różne materiały: materiał szyjkowego płaskiego kołnierza spawalniczego wykonany jest ze zwykłej płyty tytanowej o grubości spełniającej wymagania, podczas gdy materiał szyjkowego kołnierza do spawania doczołowego jest w większości obrabiany z odkuwek tytanowych;
3. ciśnienie nominalne jest inne: ciśnienie nominalne szyjkowego płaskiego kołnierza do zgrzewania wynosi: 0,6 --- 4,0 MPa, a ciśnienie nominalne szyjkowego kołnierza do zgrzewania doczołowego wynosi: 1--25 MPa;
4. Inną kwestią jest to, że szew spawalniczy między szyjkowym kołnierzem spawanym doczołowo a rurą łączącą należy do szwu typu B, a szew spawalniczy między szyjkowym kołnierzem płaskim a rurą łączącą należy do szwu typu C.A badania nieniszczące po spawaniu są inne;
5. Szyjkowy płaski kołnierz spawalniczy i szyjkowy kołnierz do zgrzewania doczołowego nie mogą być dowolnie wymieniane.Z perspektywy produkcyjnej kołnierz do zgrzewania z szyjką (SO jest skrótem od Slip On) ma dużą średnicę wewnętrzną, co oznacza, że waga jest niewielka, a koszt niski.Kołnierze do zgrzewania doczołowego z szyjką (WN to skrót od Welding Neck) o średnicy nominalnej większej niż 250mm muszą być testowane, a kołnierze SO nie muszą być testowane, więc koszt jest niski.
Połączenie kołnierza tytanowego wn:
Na tytanowym kołnierzu znajdują się otwory, a śruby sprawiają, że oba kołnierze są ściśle połączone.Kołnierze są uszczelnione uszczelkami.Złączki rurowe z kołnierzem odnoszą się do złączek rurowych z kołnierzami.
Może być wykonany przez odlewanie lub może być uformowany przez połączenie śrubowe lub spawanie.Połączenie kołnierzowe składa się z pary kołnierzy, uszczelki, kilku śrub i nakrętek.Uszczelka jest umieszczona pomiędzy powierzchniami uszczelniającymi dwóch kołnierzy.Po dokręceniu nakrętki nacisk właściwy na powierzchnię uszczelki osiąga określoną wartość i odkształca się oraz wypełnia nierówności powierzchni uszczelniającej tak, że połączenie jest szczelne i szczelne.
