Szczegóły Produktu
Miejsce pochodzenia: Baoji, Chiny
Nazwa handlowa: LIHUA
Orzecznictwo: ISO9001, TUV etc.
Numer modelu: LH-WN
Warunki płatności i wysyłki
Minimalne zamówienie: 5 sztuk
Cena: US dollar $25/pc--US dollar $85/pc
Szczegóły pakowania: Owinięty pianką zawartą w pudełku ze sklejki na eksport
Czas dostawy: 3-15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 50000 sztuk miesięcznie
Nazwa produktu: |
Kołnierz tytanowy WN |
Standard: |
ASME B16.5 |
Materiał: |
gr1, gr2, gr5, gr7, gr12 |
Aplikacja: |
Przemysł chemiczny |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rozmiar: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Nacisk: |
150#-2500# |
Powierzchnia: |
Błyszczący |
Technika: |
Kute i obrabiane CNC |
Kontrola: |
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1 |
Nazwa produktu: |
Kołnierz tytanowy WN |
Standard: |
ASME B16.5 |
Materiał: |
gr1, gr2, gr5, gr7, gr12 |
Aplikacja: |
Przemysł chemiczny |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rozmiar: |
NPS 1/2 - NPS 24 (DN 10 - 2000) |
Nacisk: |
150#-2500# |
Powierzchnia: |
Błyszczący |
Technika: |
Kute i obrabiane CNC |
Kontrola: |
Badanie ultradźwiękowe i raport z badań materiałowych EN10204.3.1 |

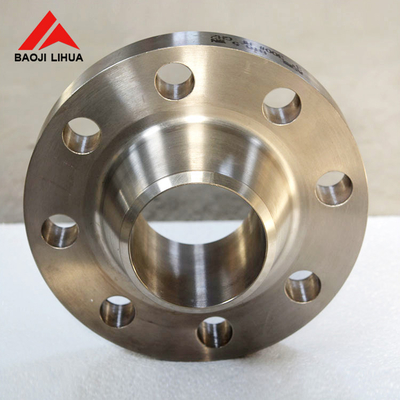

Wysokociśnieniowy kołnierz z kołnierzem spawanym WN RF Tytanowy z płaską powierzchnią 6 "dla polerowanej powierzchni w przemyśle chemicznym
Tytanowy kołnierz spawany
Kołnierze szyjkowe do spawania tytanu nadają się do rurociągów o dużych wahaniach ciśnienia lub temperatury lub rurociągów o wysokiej temperaturze, wysokim ciśnieniu i niskiej temperaturze, a także są stosowane do rurociągów transportujących drogie, łatwopalne i wybuchowe media.Kołnierz szyjki spawanej z tytanu nie jest łatwy do odkształcenia, dobrze uszczelniony i szeroko stosowany.
Materiał:Gr1, Gr2, Gr5, Gr7, Gr12
Standard:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628
Rozmiar:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .
Klasa ciśnienia: PN0.25~32Mpa/(DIN) PN6,PN10,PN16,PN25 przez PN250/150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB.
Powierzchnia uszczelniająca:RF, FF, TG, RJ itp.
Technika:Froged i obrabiane CNC
| Tytanowy kołnierz spawanyKlasa 150 | ||||||||||
| Nie m.Rura Rozmiar | Średnica kołnierza | Kołnierz gruby | Średnica piastyW bazie | Uniesiona twarz Dia. | Średnica piastyw punkcie spawania | Nie. z Dziury | Śr. z Śruby | Śr.Z Okrąg śrub | Nudziarz Śr. | Długość Przez Hub |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0,84 | 4 | 1/2 | 2-3/8 | 0,62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1,05 | 4 | 1/2 | 2-3/4 | 0,82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1,32 | 4 | 1/2 | 3-1/8 | 1,05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1,66 | 4 | 1/2 | 3-1/2 | 1,38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1,90 | 4 | 1/2 | 3-7/8 | 1,61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2,38 | 4 | 5/8 | 4-3/4 | 2,07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2,47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3,50 | 4 | 5/8 | 6 | 3,07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3,55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4,50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5,56 | 8 | 3/4 | 8-1/2 | 5,05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6,63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7,98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10,75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12,75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |

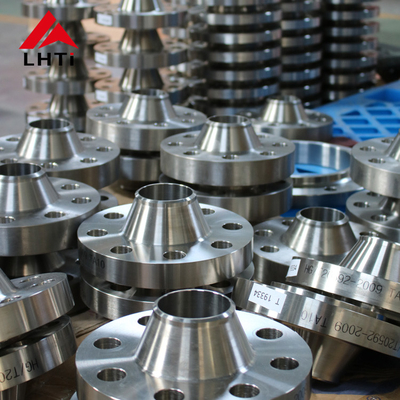

Szczegółowe obrazy
Aplikacje
Proces produkcji
Nasz zakład
Magazyn
Wszystkie testy
Badania wizualne (VT)
Badania ultradźwiękowe (UT)
Badania radiograficzne (RT)
Badanie magnetyczno-proszkowe (MT)
Testy penetracyjne/przenikanie barwnika (PT)
Testowanie prądem wirowym (ET)
Emisja akustyczna (AE)
Kontrola jakości
Opakowania
