Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LHTi
Orzecznictwo: ISO9001-2015
Numer modelu: RURA
Warunki płatności i wysyłki
Minimalne zamówienie: 100kg
Cena: $20--$29/pcs
Szczegóły pakowania: Folia z gąbki lub plastikowa torba wewnątrz, obudowa ze sklejki na zewnątrz,
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 5ton miesięcznie
Gatunek: |
Gr2 |
Średnica zewnętrzna: |
OD25,4 mm OD32 mm |
Aplikacja: |
Przemysłowe, chemiczne |
Materiał: |
GR1.GR2 |
Standard: |
ASTM B338 |
Długość: |
MAX 12000mm |
Średnica zewnętrzna: |
19 mm / 21,7 mm / 25,4 mm / 32 mm / 33,4 mm / 38 mm / 45 mm itp. |
Grubość ściany:: |
0,5-3,0 mm |
Rodzaj: |
Spawane/Bezszwowe |
Gatunek: |
Gr2 |
Średnica zewnętrzna: |
OD25,4 mm OD32 mm |
Aplikacja: |
Przemysłowe, chemiczne |
Materiał: |
GR1.GR2 |
Standard: |
ASTM B338 |
Długość: |
MAX 12000mm |
Średnica zewnętrzna: |
19 mm / 21,7 mm / 25,4 mm / 32 mm / 33,4 mm / 38 mm / 45 mm itp. |
Grubość ściany:: |
0,5-3,0 mm |
Rodzaj: |
Spawane/Bezszwowe |

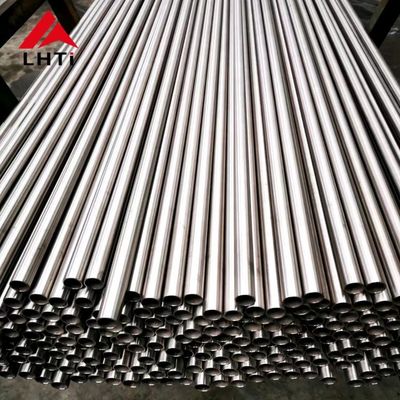

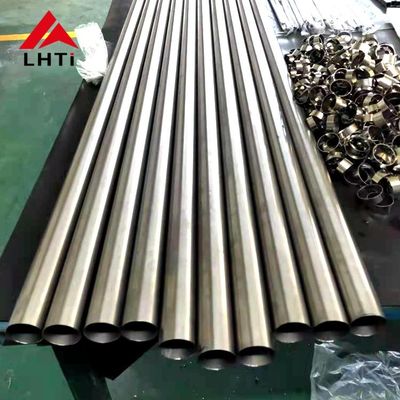

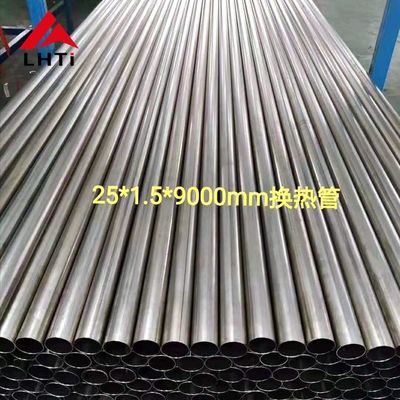

Rura tytanowa OD25.4mm OD32mm ASTM B338 do wymiennika ciepła
1. Wymagania techniczne rury tytanowej
| Gatunek | N(%) | C(%) | H(%) | Fe (%) | O(%) | Ti | Inne , maks |
| 1 | ≤0,03 | ≤0,08 | ≤0,015 | ≤0,20 | ≤0,18 | Bal | ≤0,4 |
| 2 | ≤0,03 | ≤0,08 | ≤0,015 | ≤0,30 | ≤0,25 | Bal | ≤0,4 |
| Gatunek | Wytrzymałość na rozciąganie (min) | Wytrzymałość plastyczności (przesunięcie 0,2%)) | Wydłużenie(%) | ||||
| ksi | MPa | Min | Maks. | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nazwa produktu | Rura wymiennika ciepła Rura tytanowa/rura |
| Materiał | Tytan (Gr2) |
| Certyfikat | ISO9001:2015, TUV, EN10204.3.1 |
| Standard | ASTM B338 |
| Rozmiar |
OD19mmxWT0,5-0,8mmx3000-12000mm OD25mmxWT1.0-1,2mmx3000-12000mm OD32mmxWT1,0-1,2mmx3000-6000mm OD38mmxWT1,0-1,2mmx3000-6000mm Lub zgodnie z wymaganiami klienta. |
| Technika | Walcowane |
| Status | Wyżarzony (M) |
| Rodzaj |
Bezszwowa rura tytanowa do wymiennika ciepła,Tytanowa rura wydechowa do samochodów, rura cewki tytanowej Spawana rura tytanowa, |
| Aplikacja |
1) Elektrownia i zakład chemiczny 2) komponenty samochodowe 3) sport 4) korozja morska |
| Powierzchnia |
Trawienie kwasem, powierzchnia tokarki CNC. |
2. Zastosowanie rury wymiennika ciepła
3. Specyfikacja rur ze stopu tytanu
| Przedmiot | Wartość | Przedmiot | Wartość |
| Miejsce pochodzenia | Chiny | Usługa przetwarzania | Gięcie, spawanie, rozwijanie, cięcie, wykrawanie |
| Nazwa handlowa | PYTYTAN | Nazwa produktu | Rurka tytanowa |
| Materiał | Tytan Gr1/2/3/4/5/9/18/21/22 | Certyfikaty | IS09001;DNV;PED |
| Średnica zewnętrzna | 5mm-270mm | Kolor | Tytanowy oryginalny kolor |
| Długość | <13000mm | Przetwarzanie | Redukcja zimna |
| Standard | ASTM B337/ASTMB338 | MOQ | 10 kg |
| Aplikacja | Przemysłowy | Funkcja | Tytan o niskiej gęstości o wysokiej wytrzymałości |
| Technika | Bezszwowy | Pakiet | Drewniana skrzynka |
| Grubość ściany | 0,4-7 mm | Średnica zewnętrzna | 3-108mm |
4.Rura tytanowa Proces produkcji
5. Szczegóły obrazu w warsztacie
|
Materiał Gatunek |
Status | Przetwarzanie | średnica zewnętrzna (mm) | Grubość ściany (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Wyżarzony (M) |
Walcowane na zimno | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Spawane | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| spawane-walcowane | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Uwaga: „○” wskazuje specyfikacje, które można wyprodukować | |||||||||||||||
Rura tytanowa ASTM B338
Używany:Wymiennik ciepła, skraplacz i różne zbiorniki ciśnieniowe
Grubość ścianki: 0,5 mm do 4,5 mm
Długość: 3000 mm / 6000 mm i dłuższe do 9000 mm
Średnice zewnętrzne: 10mm do 114mm
Tolerancja grubości ścianki: +/- 10%
Tolerancja długości: +3,2 mm
6. Test ASME SB388 jak poniżej
Wykonujemy następujące badania dla rur bezszwowych i spawanych Ti:
| Skład chemiczny | Kontrola wzrokowa | Badania ultradźwiękowe | Bieżące testy |
| Testowanie spłaszczania | Testowanie spłaszczania | Test pneumatyczny | Test hydrostatyczny |
| Rozciągający | Dawać | Twardość | Wydłużenie |
7. Zapraszam do kontaktu z dostawcą rur ze stopu tytanu
