Szczegóły Produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: LHTi
Orzecznictwo: ISO9001-2015
Numer modelu: RURA
Warunki płatności i wysyłki
Minimalne zamówienie: 100kg
Cena: $20--$29/pcs
Szczegóły pakowania: Folia z gąbki lub plastikowa torba wewnątrz, obudowa ze sklejki na zewnątrz,
Czas dostawy: 15 dni roboczych
Zasady płatności: L/C, T/T, Western Union
Możliwość Supply: 5ton miesięcznie
Gatunek: |
Gr2 |
Średnica zewnętrzna: |
OD25,4 mm OD32 mm |
Aplikacja: |
Przemysłowe, chemiczne |
Materiał: |
GR1.GR2 |
Standard: |
ASTM B338 |
Długość: |
MAX 12000mm |
Średnica zewnętrzna: |
9,52 mm / 12,7 mm / 15,9 mm / 19 mm / 21,7 mm / 25,4 mm / 32 mm / 33,4 mm / 38 mm / 45 mm itp. |
Grubość ściany:: |
0,5-3,0 mm |
Rodzaj: |
Spawane/Bezszwowe |
Gatunek: |
Gr2 |
Średnica zewnętrzna: |
OD25,4 mm OD32 mm |
Aplikacja: |
Przemysłowe, chemiczne |
Materiał: |
GR1.GR2 |
Standard: |
ASTM B338 |
Długość: |
MAX 12000mm |
Średnica zewnętrzna: |
9,52 mm / 12,7 mm / 15,9 mm / 19 mm / 21,7 mm / 25,4 mm / 32 mm / 33,4 mm / 38 mm / 45 mm itp. |
Grubość ściany:: |
0,5-3,0 mm |
Rodzaj: |
Spawane/Bezszwowe |

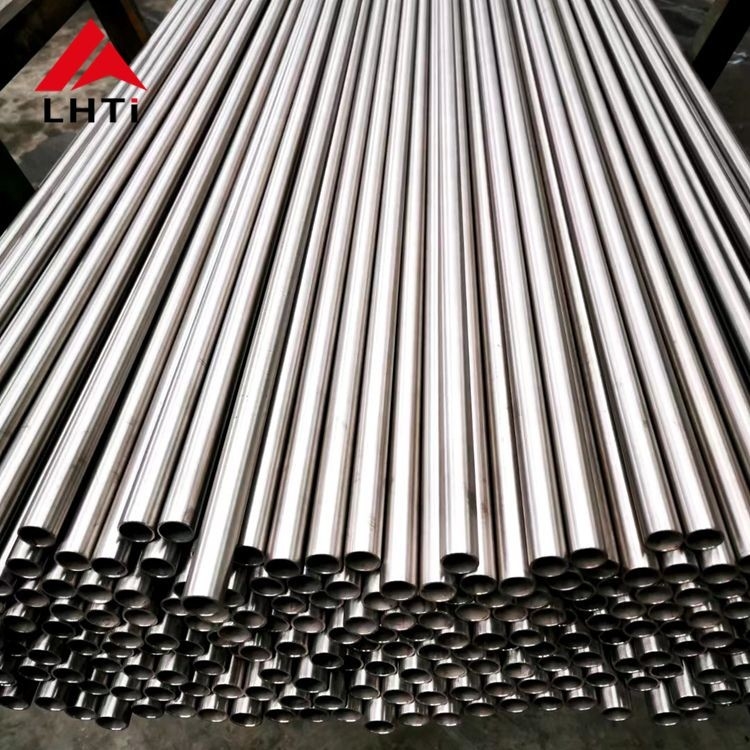

Rura wymiennika ciepła OD25.4mm OD19.05mm ASTM B338 rura tytanowa
1. Wymagania techniczne rury tytanowej
| 1. | |Opis materiału | Tytanowa rura bezszwowa |
| 2. | Specyfikacja materiałów | SB 338 Gr 2 (bez szwu) – Materiał powinien spełniać wymagania zgodnie z ASME Sec-ll Part-B Edition – 2021. |
| 3. | |Proces produkcji | Zgodnie ze specyfikacją materiałową. |
| 4. | Warunki dostawy | Anna zjadła. |
| 5. | Rozmiar i ilość | Zgodnie z zamówieniem TEAM. |
| 6. | |Wymiar$ | Zgodnie z zamówieniem TEAM. |
| 7. | Tolerancje | Zgodnie ze specyfikacją materiału/produktu. |
| 8. | Certyfikat | Certyfikaty badań materiałowych powinny być zgodne z EN 10204 typ 3.1 |
| 9. | Kontrola przez | TPIA. |
| 10. | jeśli | Cały skład chemiczny powinien być zgodny ze specyfikacją materiałową.Ponadto należy przeprowadzić i zgłosić analizę produktu. |
| 11. | Testy mechaniczne | Należy przeprowadzić wszystkie testy mechaniczne zgodnie ze specyfikacją materiałową. |
| 12. | Wymóg obróbki cieplnej nt | 1. Produkt uszlachetniony Zgodnie z warunkami dostawy wymienionymi w ust.nie.4 powyżej. |
| 13. | NDE i inne testy | 1. Hydrotest - Hydrotest należy przeprowadzić zgodnie ze specyfikacją materiałową.Do hydrotestu stosuje się wodę pitną. 2. Test prądów wirowych - należy przeprowadzić zgodnie ze specyfikacją materiału. 3. Test ultradźwiękowy - zgodnie ze specyfikacją materiału. |
| 14. | Oznakowanie produktu | Zgodnie ze specyfikacją materiałową. |
| 15. | Instrukcje pakowania | Rury należycie oczyszczone przez walcownie (i urząd kontroli) należy zabezpieczyć przed korozją i odpowiednio zapakować, aby uniknąć uszkodzenia podczas transportu, przeładunku i przechowywania. |
| 16. | Spawanie naprawcze | Nie dozwolone. |
| 17. | Przeznaczenie | Materiał jest przeznaczony do stosowania w sprzęcie zaprojektowanym zgodnie z ASME Section VIII, Division 1, Edition 2021. |
2. Zastosowanie rury wymiennika ciepła
3. Specyfikacja rur ze stopu tytanu
| Gatunek | N(%) | C(%) | H(%) | Fe (%) | O(%) | Ti | Inne , maks |
| 1 | ≤0,03 | ≤0,08 | ≤0,015 | ≤0,20 | ≤0,18 | Bal | ≤0,4 |
| 2 | ≤0,03 | ≤0,08 | ≤0,015 | ≤0,30 | ≤0,25 | Bal | ≤0,4 |
| Gatunek | Wytrzymałość na rozciąganie (min) | Wytrzymałość plastyczności (przesunięcie 0,2%)) | Wydłużenie(%) | ||||
| ksi | MPa | Min | Maks. | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Nazwa produktu | Rura wymiennika ciepła Rura tytanowa/rura |
| Materiał | Tytan (Gr2) |
| Certyfikat | ISO9001:2015, TUV, EN10204.3.1 |
| Standard | ASTM B338 |
| Rozmiar |
OD19mmxWT0,5-0,8mmx3000-12000mm OD25mmxWT1.0-1,2mmx3000-12000mm OD32mmxWT1,0-1,2mmx3000-6000mm OD38mmxWT1,0-1,2mmx3000-6000mm Lub zgodnie z wymaganiami klienta. |
| Technika | Walcowane |
| Status | Wyżarzony (M) |
| Rodzaj |
Bezszwowa rura tytanowa do wymiennika ciepła,Tytanowa rura wydechowa do samochodów, rura cewki tytanowej Spawana rura tytanowa, |
| Aplikacja |
1) Elektrownia i zakład chemiczny 2) komponenty samochodowe 3) sport 4) korozja morska |
| Powierzchnia |
Trawienie kwasem, powierzchnia tokarki CNC. |
4.Rura tytanowa Proces produkcji

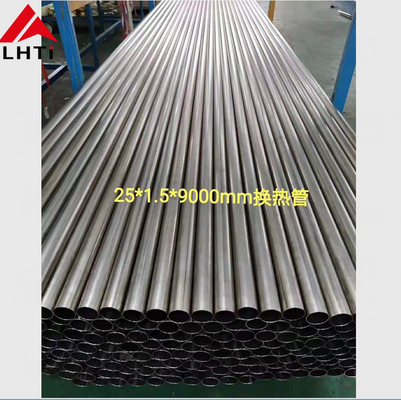

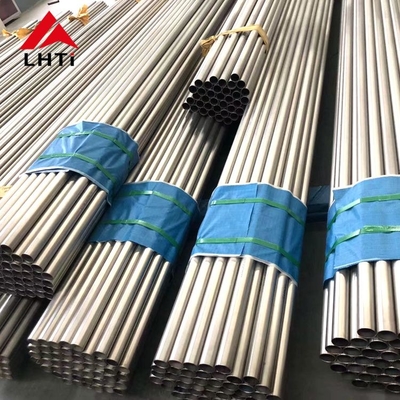

5. Szczegóły obrazu w warsztacie
|
Materiał Gatunek |
Status | Przetwarzanie | średnica zewnętrzna (mm) | Grubość ściany (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1,0 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4.0 | 4,5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
Wyżarzony (M) |
Walcowane na zimno | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| Spawane | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| spawane-walcowane | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| Uwaga: „○” wskazuje specyfikacje, które można wyprodukować | |||||||||||||||
Rura tytanowa ASTM B338
Używany:Wymiennik ciepła, skraplacz i różne zbiorniki ciśnieniowe
Grubość ścianki: 0,5 mm do 4,5 mm
Długość: 3000 mm / 6000 mm i dłuższe do 9000 mm
Średnice zewnętrzne: 10mm do 114mm
Tolerancja grubości ścianki: +/- 10%
Tolerancja długości: +3,2 mm
6. Test ASME SB388 jak poniżej
Wykonujemy następujące badania dla rur bezszwowych i spawanych Ti:
| Skład chemiczny | Kontrola wzrokowa | Badania ultradźwiękowe | Bieżące testy |
| Testowanie spłaszczania | Testowanie spłaszczania | Test pneumatyczny | Test hydrostatyczny |
| Rozciągający | Dawać | Twardość | Wydłużenie |
7. Zapraszam do kontaktu z dostawcą rur ze stopu tytanu
