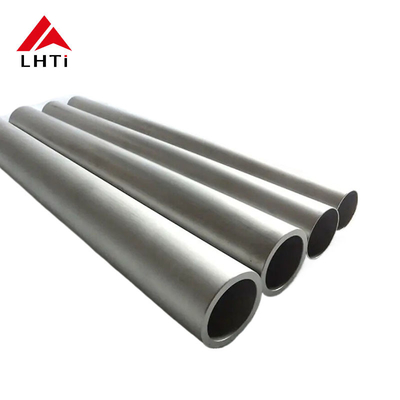

Rury z tytanu czystego Rury z tytanu stopu ASTM B338 Gr 5 Gr7 do zastosowań przemysłowych

Rury z tytanu czystego Rury z tytanu Rury z tytanu stopu ASTM B338 Gr 5 Gr7 do zastosowań przemysłowych

Tytan i jego stopy stały się niezbędnymi materiałami w różnych gałęziach przemysłu, oferując wyjątkową wytrzymałość, lekką wagę i wyjątkową odporność na korozję.W przypadku stosowania w postaci rur i rur tytanowych, oferuje unikalne zalety w wielu zastosowaniach przemysłowych, które wymagają trwałości i odporności na trudne warunki.W tym artykule omówione zostaną główne cechy i zastosowania rur z czystego tytanu, rur tytanowych i rur stopu tytanowego zgodnie z normami ASTM B338, w szczególności klasami Gr5 i Gr7, oraz zbadać, w jaki sposób spełniają one wymagania różnych gałęzi przemysłu.

Co to jest ASTM B338?

ASTM B338 to standardowa specyfikacja dla rur bezszwowych z tytanu i stopów tytanu.i wydajności rur tytanowych stosowanych w różnych gałęziach przemysłuSpecyfikacja obejmuje kilka klas stopów tytanu, które różnią się w swoim składzie i właściwościach, oferując różne poziomy wytrzymałości, odporności na korozję,i tolerancji temperatury.

Zrozumienie czystego tytanu (klasy 2) i stopów tytanu (klasy Gr5 i Gr7)

Czysty tytan (klasa 2) ️ Czysty tytan handlowy:

• Titan klasy 2 jest najczęściej stosowaną klasą titanu czystego.i doskonała odporność na korozję, zwłaszcza w środowisku morskim i przetwarzaniu chemicznym.
• Stosowanie: Szeroko stosowane w przemyśle morskim, przetwarzaniu chemicznym i implantach medycznych ze względu na jego biokompatybilność i odporność na korozję w wodzie morskiej, kwasach i innych ostrych substancjach chemicznych.

Stopień 5 ️ Stopy tytanu (Ti-6Al-4V):

• Gr5 to stop tytanu zawierający 6% aluminium i 4% wanadu, zapewniający znacznie wyższą wytrzymałość niż czysty tytan.jeden z najczęściej stosowanych stopów tytanu na świecie.
• Właściwości: Wysoka wytrzymałość na rozciąganie i lepsza odporność na zmęczenie sprawiają, że Gr5 jest idealny do zastosowań, w których siła, trwałość i waga są kluczowe.
• Stosowane w przemyśle lotniczym, morskim, chemicznym i motoryzacyjnym do komponentów, które muszą wytrzymać wysokie obciążenia i wysokie temperatury.zbiorniki ciśnieniowe, i części do samolotów.

Stanowisko 7 ️ Stopy tytanu z paladium:

• Gr7 jest kolejnym stopem tytanu, dodając paladium do czystego tytanu, zwiększając jego odporność na agresywne substancje chemiczne i środowiska o wysokiej temperaturze.
• Właściwości: Wyższa odporność na korozję w porównaniu z klasą 2, zwłaszcza wobec chlorek, kwasu siarkowego i innych chemikaliów przemysłowych.
• Aplikacje: Idealne do stosowania w przemyśle chemicznym, przemysłu farmaceutycznym i środowiskach, w których występują substancje żrące, takie jak reaktory chemiczne, wymienniki ciepła,i urządzeń rafinacyjnych.

Korzyści z rur tytanowych:

Rury i rury z tytanu, zwłaszcza wykonane z Gr2, Gr5 i Gr7, oferują kilka kluczowych zalet w porównaniu z tradycyjnymi materiałami, takimi jak stal nierdzewna, stal węglowa i inne stopy.Korzyści te obejmują:

Odporność na korozję:

• Tytan wykazuje wyjątkową odporność na korozję w najbardziej agresywnym środowisku, w tym w wodzie morskiej, roztworach kwaśnych i związkach zawierających chlorek.Ta właściwość sprawia, że jest idealny dla przemysłu takich jak przetwarzanie chemiczne, morskich i morskich.

Wskaźnik siły do masy:

• Tytan ma wyższy stosunek siły do masy, co czyni go lżejszą alternatywą dla innych metali, zwłaszcza w zastosowaniach takich jak lotnictwo kosmiczne i inżynieria motoryzacyjna.Dzięki temu oszczędza się koszty dzięki zmniejszonej masie i zwiększonej wydajności paliwa.

Wydajność w wysokich temperaturach:

• Stopy tytanu, takie jak Gr5 i Gr20, zapewniają doskonałą wydajność w wysokich temperaturach, zapewniając odporność na wkręcanie i zdolność do pracy w wymiennikach ciepła, komponentach turbin,i zastosowań wysokiego ciśnienia.

Biokompatybilność:

• Czysty tytan (Gr2) i niektóre stopy tytanu (Gr7) są biokompatibilne, co czyni je idealnymi do implantów medycznych, takich jak urządzenia ortopedyczne, implanty stomatologiczne i narzędzia chirurgiczne.Ciało nie odrzuca tytanu., co pozwala na długotrwałe wszczepienie.

Trwałość i długowieczność:

• Tytan jest odporny na zużycie, zmęczenie i korozję, co zapewnia, że rury i rury tytanowe mają długą żywotność, nawet w ekstremalnych warunkach.To sprawia, że tytan jest kosztowo efektywnym rozwiązaniem w czasie., zmniejszając zapotrzebowanie na wymianę i naprawy.

Wykorzystanie rur tytanowych:

Rury i rurki tytanowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu.

W przemyśle lotniczym:

• Tytuł ten jest lekki i wytrzymały, dzięki czemu doskonale nadaje się do stosowania w komponentach samolotów i statków kosmicznych, w tym w kadrach samolotów, skrzydłach i silnikach.Gr5 jest szeroko stosowany w częściach samolotów, które muszą wytrzymać wysokie naprężenia i temperatury.

Przetwarzanie chemiczne:

• Odporność na korozję tytanu jest bardzo korzystna w zakładach chemicznych, które przetwarzają agresywne substancje, takie jak kwas siarkowy, chlorki i kwas solny.Rury tytanowe Gr7 są stosowane w wymiennikach ciepła, reaktorów i systemów rurociągowych, które wymagają wysokiej odporności na agresywne chemikalia.

Przemysł morski:

• Środowiska morskie są bardzo korozyjne, a narażenie na działanie wody morskiej i soli powoduje ogromne obciążenie materiałów.oferują odporność na korozję w słonej wodzie i są stosowane w budowie statków, komponenty podwodne i platformy naftowe na morzu.

Lekarstwo:

• Biokompatybilność tytanu sprawia, że jest on idealnym wyborem dla implantów medycznych, takich jak implanty biodrowe, implanty kolanowe i implanty stomatologiczne.Jego lekka i mocna natura sprawia, że jest wygodny i funkcjonalny w ludzkim ciele.

Przemysł naftowy i gazowy:

• Zdolność titanu do odporności na środowiska o wysokim ciśnieniu i wysokiej temperaturze sprawia, że jest on kluczowy dla wierceń morskich i wydobycia ropy naftowej.Rury tytanowe Gr5 i Gr7 są stosowane w rurociągach podwodnych, wierzchołki studni i wymienniki ciepła.

Skład chemiczny ASME SB338 Ti Gr 2 bezszwowej rury

Procesy produkcji rur tytanowych

Proces produkcji rur tytanowych obejmuje kilka kluczowych etapów, aby zapewnić, że gotowy produkt spełnia wymagane specyfikacje dotyczące wytrzymałości, odporności na korozję,i inne krytyczne cechyRury tytanowe są stosowane w różnych gałęziach przemysłu, w tym w przemyśle lotniczym, przetwórstwie chemicznym, morskim i medycznym, gdzie niezbędne są wysokie osiągi i trwałość.Poniżej przedstawiono przegląd typowych procesów związanych z produkcją rur tytanowych.

Przygotowanie surowca

Produkcja rur tytanowych rozpoczyna się od surowego metalu tytanowego, który jest zwykle uzyskiwany w postaci sztabek lub ingotów.Są one zazwyczaj tworzone z gąbki tytanu (oczyszczonej formy tytanu) w procesie Kroll, który polega na redukcji tetrachlorku tytanu z magnezem w celu wytworzenia metalu tytanu.

• Gąbka tytanowa jest podstawowym surowcem wykorzystywanym do produkcji billetów lub ingotów tytanowych.
• Następnie ingoty są kształtowane lub walcowane do wymaganego kształtu w celu dalszego przetwarzania w rury.

Wyciśnięcie lub piercing

Po przygotowaniu materiału tytanowego kolejnym krokiem jest proces wytłaczania lub piercingu, który służy do formowania początkowego kształtu rury.

• Ekstruzja: Wykorzystuje się nagrzewane sztabki tytanu, które są przymuszane do wytworzenia pustej rury.Metoda ta jest często stosowana w przypadku rur o mniejszej średnicy i jest odpowiednia dla stopów tytanu, takich jak stopnia 2 (czysty tytan), klasy 5 (Ti-6Al-4V) i klasy 7 (z paladium).

• Piercing: jeśli potrzebna jest większa przepustowość rury, można przebić titanowe szpilki, tworząc puste centrum,Następnie rozciąga się przez młyn pilger lub młyn rur, aby zmniejszyć rozmiar i grubość do pożądanych wymiarówPiercing jest bardziej powszechny w przypadku większych rur i rur.

Łupież (stwardnienie)

Po wytłaczeniu lub przebiciu, rurka tytanowa często podlega procesowi łupania,który jest procesem ciągnięcia na zimno, w którym przewód jest zmniejszany o średnicę i grubość ściany przy zachowaniu całkowitej długościPłupkowanie jest kluczowym krokiem w osiąganiu wysokiej precyzji wymiarów i poprawie właściwości mechanicznych rury.

• W trakcie łupania rurę przeciąga się przez matrycę i mandrelę, aby dalej ukształtować ją do końcowych wymiarów.Proces ten pomaga również poprawić wykończenie powierzchni i zwiększyć właściwości mechaniczne materiału.

• W zależności od pożądanych właściwości rury można wykonywać pęknięcie w temperaturze pokojowej lub podwyższonej.

Obróbka cieplna

Rury tytanowe są często poddawane obróbce cieplnej w celu zwiększenia ich wytrzymałości, elastyczności i odporności na korozję.

• Zgrzewanie: polega na podgrzewaniu rur tytanowych do określonej temperatury, a następnie powoli ich chłodzeniu w celu złagodzenia wewnętrznych naprężeń i poprawy sprawności materiału.Odgrzewanie zwiększa również elastyczność rur i pomaga zapobiec pękaniu podczas dalszego przetwarzania.

• W niektórych przypadkach, zwłaszcza w przypadku stopów tytanu, rury są podgrzewane do temperatury, w której elementy stopów całkowicie się rozpuszczają,i materiał jest szybko chłodzony, aby zablokować pożądaną mikrostrukturę.

• Zmniejszanie naprężenia: proces ten jest stosowany w celu zmniejszenia pozostałych naprężenia, które mogły powstać podczas poprzednich etapów produkcji, poprawiając ogólną integralność rury tytanowej.

Rozmiary i wyprostowanie

Po wytłoczeniu rury, jej przeładowaniu i obróbce cieplnej może zostać poddana dalszym procesom, aby osiągnąć ostateczne wymiary i prostość.

• Rozmiary: Rura jest przeprowadzana przez zestaw matryc, aby dopracować jej zewnętrzną średnicę i grubość ściany.

• Wyprostowanie: Po ukształtowaniu i rozmiarze rury może wystąpić niewielka krzywizna lub zakręcenie w wyniku procesu produkcji.Wyprostowanie to proces, w którym siła mechaniczna lub hydrauliczna jest stosowana do wyprostowania rury i zapewnienia jej jednolitego, w kształcie prostej wzdłuż całej długości.

Wykończenie:

Po zmianie rozmiaru i wyprostowaniu rury często przechodzi kilka procesów wykończenia, aby osiągnąć pożądaną jakość powierzchni i wygląd:

• Polerowanie: Aby usunąć wszelkie wady powierzchniowe i poprawić wygląd estetyczny rury tytanowej, często wykonuje się polerowanie.Wypolerowana powierzchnia pomaga również zwiększyć odporność rury na korozję, zwłaszcza w trudnych warunkach.

• Wyroby z tytanu mogą być wykończone, aby ułatwić spawanie, szczególnie w zastosowaniach takich jak przetwarzanie chemiczne i lotnictwo.

Obsługa powierzchniowa: dodatkowe obszary powierzchniowe, takie jak odkurzanie (oczyszczanie kwasem), pasywacja (obsługa utleniania),lub anodowanie (w celu zwiększenia grubości powierzchni i odporności na korozję).- Nie.

Kontrola jakości i badania:Kontrola jakości jest kluczowym etapem w produkcji rur tytanowych.Wyroby z tworzyw sztucznychBadania te obejmują:

• Kontrola wymiarów: upewnienie się, że rurociąg spełnia określone wymiary w zakresie średnicy, grubości ściany i długości.

• Badania wytrzymałości na rozciąganie i wydajność: W celu potwierdzenia wytrzymałości mechanicznej i trwałości rur tytanowych.

• Badanie odporności na korozję: Zapewnienie, że rurka tytanowa może wytrzymać określone środowiska korozyjne, do których została zaprojektowana.

• Badania rentgenowskie i ultradźwiękowe: W celu sprawdzenia wady wewnętrzne, takie jak pęknięcia lub włączenia, które mogą zagrozić integralności rury.

Opakowanie i wysyłka:

W zależności od wymagań klienta, rury mogą być:

• Wyciąć na określone długości lub zwinąć w celu ułatwienia transportu.
• Owinięte i chronione przed uszkodzeniem podczas transportu, zwłaszcza jeśli rury są transportowane międzynarodowo.

Podsumowanie procesu produkcji rur tytanowych

1. Przygotowanie surowców: gąbka tytanowa jest przetwarzana na sztabki lub ingoty.
2. Ekstruzja lub piercing: Włókno jest ekstrudowane lub piercone w celu utworzenia pustej rury.
3. Płupkowanie (Cold Drawing): Rura jest zmniejszana o rozmiar i grubość poprzez ciągnięcie na zimno.
4. Obróbka cieplna: Rura jest poddawana grzewaniu lub grzewaniu roztworem w celu zwiększenia właściwości.
5. Rozmiary i wyprostowanie: Rura jest rozmiarowana i wyprostowana zgodnie ze specyfikacjami.
6. Wykończenie: Polerowanie, kształtowanie i obróbki powierzchni poprawiają jakość powierzchni.
7. Kontrola jakości i badania: Rury poddawane są rygorystycznym badaniom w celu zapewnienia, że spełniają normy.
8. Opakowanie i wysyłka: Rury są przygotowywane do dostawy do klientów.

Produkcja rur tytanowych obejmuje połączenie precyzyjnego obróbki, obróbki cieplnej,i techniki wykończenia powierzchni, które zapewniają, że rury spełniają wysokie standardy wymagane do zastosowań krytycznychW wyniku tego procesu powstają rury tytanowe, które oferują wyjątkową wytrzymałość, lekkie właściwości i odporność na korozję, co czyni je niezbędnymi komponentami dla przemysłu lotniczego, kosmicznego i przemysłu lotniczego.przetwarzanie chemiczne, i inżynierii morskiej.

Rozmiary rur tytanowych:
