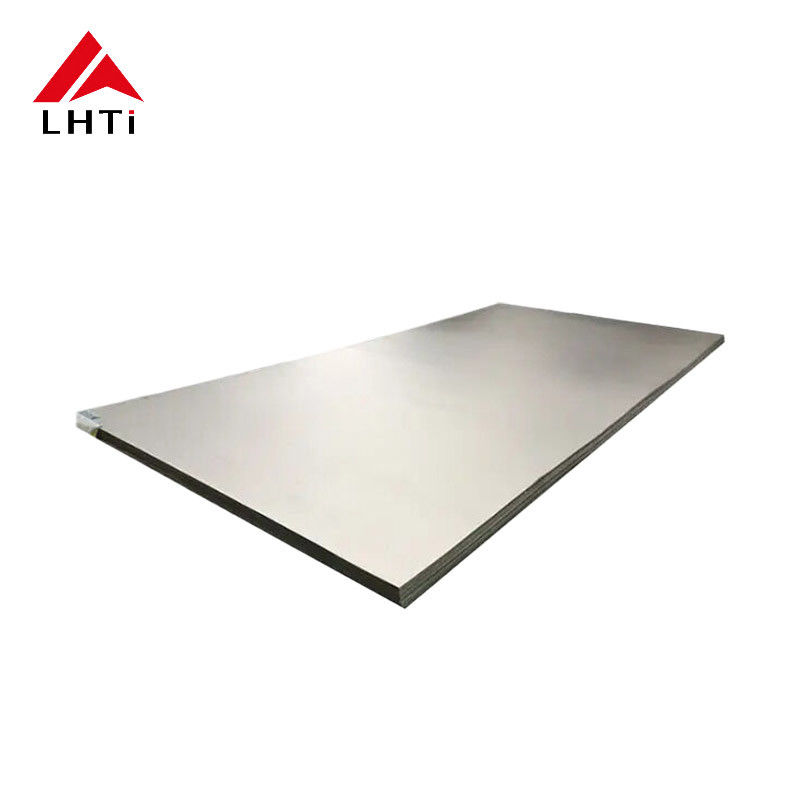

Płytka tytanowa Właściwości płytki tytanowej Płytka tytanowa stopnia 1 stopnia 2

Płytka tytanowa Właściwości płytki tytanowej Płytka tytanowa stopnia 1 stopnia 2

Wprowadzenie do stopów tytanu:

Arkusze i płyty tytanowe są szeroko stosowane w przemyśle od przemysłu lotniczego po przetwarzanie chemiczne ze względu na ich wyjątkowe właściwości, takie jak odporność na korozję, lekkość i wytrzymałość.Dwie najczęściej stosowane klasy tytanu w formie arkusza i płyty to klasy 1 i 2Obie są komercyjnie czystym tytanem, ale różnią się nieznacznie w swoich właściwościach mechanicznych ze względu na różnice w ich elementach stopu i poziomie czystości.

Poniżej przedstawiono podział właściwości i zastosowań arkuszy i płyt tytanowych klasy 1 i 2:

Płyty tytanowe klasy 1 (CP Titanium)

Skład: komercyjnie czysty tytan (99,5% tytanu).

Właściwości:

• Odporność na korozję: Stopień 1 ma najlepszą odporność na korozję spośród wszystkich gatunków tytanu.i środowisk bogatych w chlorek.
• Wytrzymałość: Stopień 1 ma najniższą wytrzymałość ze wszystkich stopni tytanu, o wytrzymałości na rozciąganie około 240-340 MPa. Jest bardzo elastyczny i łatwo formowalny, umożliwiając skomplikowane konstrukcje i zastosowania.
• Uprawnienie: Doskonała sprawność i kształtowalność, łatwość spawania, obróbki mechanicznej i wytwarzania skomplikowanych kształtów.
• Waga: Lekka (gęstość 4,51 g/cm3), co czyni ją idealną do zastosowań, w których kluczowa jest redukcja masy.
• Kompatybilność biologiczna: Nie jest toksyczna i jest wysoce kompatybilna z innymi substancjami, co czyni ją idealną do zastosowania w implantach medycznych i urządzeniach chirurgicznych.

Zastosowanie:

• Przetwarzanie chemiczne: Używane w komponentach takich jak wymienniki ciepła, rurociągi i zawory w przemyśle zajmującym się agresywnymi substancjami chemicznymi, ponieważ jest odporne na korozję w trudnych warunkach.
• Morskie: Idealne dla kadłubów łodzi, śmigłowców i platform morskich ze względu na odporność na korozję wody morskiej.
• Medyczne: Powszechne w urządzeniach medycznych, takich jak implanty, protezy i instrumenty chirurgiczne.
• Architektoniczne: Używane w budynkach zewnętrznych, zwłaszcza na obszarach przybrzeżnych, gdzie korozja jest problemem.

Płyty tytanowe klasy 2 (CP Titanium)

Skład: Titan komercyjnie czysty o zawartości 99,2% tytanu, zawierający niewielkie ilości żelaza i tlenu.

Właściwości:

• Odporność na korozję: Odporność na korozję klasy 2 jest nieco mniejsza niż w klasie 1, ale nadal jest doskonała.
• Wytrzymałość: Stopień 2 ma wyższą wytrzymałość na rozciąganie niż stopień 1, zazwyczaj około 350-450 MPa.Dzięki temu jest mocniejszy i lepiej nadaje się do zastosowań wymagających wyższych właściwości mechanicznych przy zachowaniu doskonałej elastyczności.
• Zdolność do obróbki: Doskonała formowalność i obróbkowość, podobna do klasy 1, a także wysoce spawalna.
• Waga: Nadal lekka, ale nieco gęstsza niż w klasie 1, o gęstości około 4,51 g/cm3.
• Biokompatybilność: Podobnie jak stopień 1, stopień 2 jest również biocompatibilny, co czyni go odpowiednim do implantów medycznych.

Zastosowanie:

• Przemysł chemiczny: Szeroko stosowany w rurociągach, zbiornikach i innych urządzeniach narażonych na działanie żrących chemikaliów.
• Na morzu: Często stosowane w wyposażeniu podwodnym, w tym w komponenty statków, a także w platformach wiercenia na morzu.
• Kosmiczne: stosowane w częściach niestrukturalnych samolotów i statków kosmicznych.
• Medyczne: Często stosowane do narzędzi chirurgicznych i implantów.
• Produkcja energii: Używane w elektrowniach jądrowych do wymiany ciepła i innych komponentów w środowiskach korozyjnych.

Porównanie płyt tytanowych klasy 1 i 2:

Kluczowe różnice między płytami tytanowymi klasy 1 i 2:

Wytrzymałość: Tytan klasy 2 ma wyższą wytrzymałość na rozciąganie w porównaniu z titanem klasy 1, co sprawia, że nadaje się do zastosowań, w których wymagane są silniejsze materiały, ale nadal wymagają korzyści z titanu,jak odporność na korozję i lekkie właściwości.

Odporność na korozję: Tytan klasy 1 ma nieco wyższą odporność na korozję, co czyni go idealnym w środowiskach o wysokiej korozji.Poziom 2 nadal działa doskonale, ale może nie wytrzymać ekstremalnych warunków tak dobrze jak poziom 1.

Koszty: Stosowanie klasy 1 jest często tańsze niż klasy 2 ze względu na nieco niższą wytrzymałość mechaniczną i prostszy skład.

Zastosowania: Chociaż obie klasy są stosowane w szerokim zakresie gałęzi przemysłu, klasy 1 są częściej stosowane w zastosowaniach, w których odporność na korozję jest kluczowa (np. przetwarzanie morskie i chemiczne),i klasa 2 jest stosowana, gdy wymagana jest równowaga między wytrzymałością a odpornością na korozję (np. w przemyśle lotniczym i motoryzacyjnym).

Płyty tytanowe są klasyfikowane w różne klasy w zależności od ich składu i właściwości. Najczęściej stosowane są klasy Gr1, Gr2 i Gr5. Każda klasa ma unikalne cechy,sprawiając, że nadają się do różnych zastosowańPrzyjrzyjmy się szczegółowo każdej klasie:

Płyty tytanowe klasy 1 (tytuł komercyjnie czysty)

• Skład: czysty tytan (99,5% tytanu).

• Właściwości:

  • Odporność na korozję: Doskonała odporność na korozję w różnych środowiskach, w tym chlorów, kwasów i wody morskiej.
  • Wytrzymałość: ma najniższą wytrzymałość spośród wszystkich gatunków tytanu, ale oferuje doskonałą formowalność i spawalność.
  • Waga: lekka, dzięki czemu nadaje się do zastosowań, w których konieczne jest zmniejszenie masy.
  • Biokompatybilność: Wysoka biocompatibilność, co czyni go idealnym do zastosowań medycznych i chirurgicznych.

• Zastosowanie:

  • Przetwarzanie chemiczne: Używane w wymiennikach ciepła, reaktorach i rurociągach, które mają kontakt z substancjami korozyjnymi.
  • Morskie: Używane w środowiskach morskich do komponentów takich jak kadłuby łodzi i platformy naftowe na morzu ze względu na odporność na korozję.
  • Medyczne: Implanty, takie jak implanty dentystyczne i ortopedyczne, ze względu na jego nietoksyczny charakter.
  • Architektoniczne: Okładziny zewnętrzne i dachy dla budynków, zwłaszcza w regionach przybrzeżnych, gdzie korozja jest problemem.

Płyty tytanowe klasy 2 (tytuł komercyjnie czysty)

• Skład: Również czysty tytan, ale o nieco wyższej wytrzymałości niż Gr1 (99,2% tytanu, z niewielką ilością tlenu i żelaza).

• Właściwości:

  • Odporność na korozję: Doskonała odporność na szeroki zakres korozyjnych środowisk, w tym chlorki, wodę morską i kwasy.
  • Wytrzymałość: Oferuje umiarkowaną wytrzymałość i dobrą elastyczność, co ułatwia pracę.
  • Możliwość obróbki: Jest bardzo spawalny i obrabialny, co czyni go wszechstronnym materiałem do różnych zastosowań.
  • Lekkie: ma niską gęstość, co przyczynia się do oszczędności masy w różnych zastosowaniach.

• Zastosowanie:

  • Przemysł chemiczny: Często stosowany do rur, zaworów i wymienników ciepła ze względu na odporność na korozję w środowiskach chemicznych.
  • Przemysł morski: Popularny w komponentach takich jak śmigłowce, wały i kadłuby łodzi, statków i łodzi podwodnych ze względu na doskonałą odporność na korozję wody morskiej.
  • Lotnictwo kosmiczne: Używane do części niestrukturalnych samolotów i statków kosmicznych, takich jak elementy mocujące, uchwyty i wyposażenie.
  • Medyczne: Używane do implantów, instrumentów chirurgicznych i urządzeń protezowych.

Płyty tytanowe klasy 5 (stopy tytanu - Ti-6Al-4V)

• Skład: Stop tytanu zawierający 90% tytanu, 6% aluminium i 4% wanadu (Ti-6Al-4V).

• Właściwości:

  • Wytrzymałość: Tytan Gr5 jest znacznie wytrzymalejszy niż czyste gatunki tytanu.
  • Waga: W porównaniu z wieloma innymi metalami nadal jest lekka, ale gęstsza niż w grupach 1 i 2.
  • Odporność na korozję: ma dobrą odporność na korozję, choć nie tak wysoką jak w przypadku klasy 1 lub 2.
  • Odporność na ciepło: Gr5 ma dobrą wydajność w wyższych temperaturach w porównaniu z innymi gatunkami tytanu.
  • Możliwość obróbki: jest mniej elastyczny i trudniejszy do spawania w porównaniu z klasą 1 lub 2, ale nadal można go obrobić.

• Zastosowanie:

  • W przemyśle lotniczym: Tytan Gr5 jest szeroko stosowany w zastosowaniach o wysokiej wytrzymałości, takich jak konstrukcje samolotów, łopaty turbin i podwozie lądowania.
  • Medycyna: Używane do implantów o wysokiej wytrzymałości, takich jak protezy biodra i kolana, implanty dentystyczne i narzędzia chirurgiczne.
  • W przemyśle motoryzacyjnym: stosowane do lekkich, wydajnych części, w tym systemów wydechowych i części zawieszenia.
  • Sprzęt sportowy: Sprzęt wysokiej klasy, taki jak ramy rowerowe, kije golfowe i rakiety do tenisa, często zawiera tytan Gr5 ze względu na wysoką wytrzymałość i niską wagę.

Porównanie płyt tytanowych klasy 1, 2 i 5:

Różne klasy tytanu:

Materiały tytanowe są klasyfikowane do różnych klas w oparciu o ich skład i właściwości, a wspólnymi klasami są arkusze tytanowe klasy 1, 2 i 5.

Tytan klasy 1 jest miękkim, czystym materiałem tytanowym o doskonałej formowalności i odporności na korozję, stosowanym głównie w zastosowaniach wymagających wysokiej odporności na korozję i łatwej produkcji,takie jak sprzęt do przetwarzania chemicznegoZłożona jest z 99,5% tytanu, o wytrzymałości na rozciąganie 35 000 psi (241 MPa) i wytrzymałości wydajności 30 000 psi (207 MPa),o wysokiej elastyczności.

Tytuł 2 jest najczęściej stosowanym z czystych gatunków tytanu.implanty medyczneTitanu klasy 2 ma wytrzymałość na rozciąganie 50 000 psi (345 MPa) i wytrzymałość wydajności 45 000 psi (310 MPa),z doskonałą odpornością na korozję wody morskiejTytuł 5 (Ti-6Al-4V) jest najczęściej stosowanym stopem tytanu, zawierającym 6% aluminium i 4% wanadu, oferującym połączenie wysokiej wytrzymałości i niskiej masy.,wojskowe, medyczne implanty i wysokiej klasy części samochodowe.

Tytuł 5 ma wytrzymałość na rozciąganie 130.000 psi (896 MPa) i wytrzymałość wydajności 120.000 psi (827 MPa), z doskonałą odpornością na korozję i wysoką temperaturę.Klasy 1 i 2 są stosowane głównie w zastosowaniach, w których odporność na korozję i łatwość produkcji są niezbędne, podczas gdy klasa 5 wyróżnia się wysoką wytrzymałością, odpornością na korozję i wysoką temperaturą, co czyni ją idealną do zastosowań o wysokiej wydajności.

Wniosek:

• Płyty tytanowe klasy 1 są idealne do zastosowań, które wymagają doskonałej odporności na korozję, lekkich właściwości i biokompatybilności, ale nie wymagają dużej wytrzymałości.
• Płyty tytanowe klasy 2 są uniwersalne i stosowane w takich gałęziach przemysłu, jak przetwarzanie chemiczne, morskie i lotnicze, oferując dobrą równowagę siły, odporności na korozję i sprawności.
• Płyty tytanowe klasy 5 są preferowane do zastosowań o wysokiej wydajności, w których wytrzymałość, odporność na ciepło i trwałość są kluczowe, takie jak lotnictwo, implanty medyczne,i wysokiej klasy komponentów samochodowych.

Każda klasa jest odpowiednia do specyficznych wymagań w oparciu o równowagę właściwości takich jak wytrzymałość, odporność na korozję i łatwość produkcji,zapewnienie, że tytan może zaspokajać potrzeby różnych gałęzi przemysłu.
