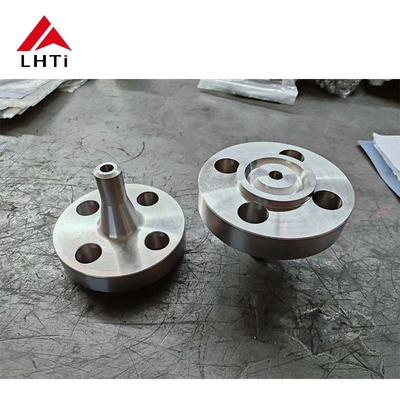

ASME B16.5 Klasa 1 Tytanium Klasa 2 Flanca z długą szyją spawaną Klasa 2500 Flanka z tytanu w systemie rur przemysłowych

ASME B16.5 Klasa 1 Tytanium Klasa 2 Flanca z długą szyją spawaną Klasa 2500 Flanka z tytanu w systemie rur przemysłowych

Flanki tytanowe, w szczególności Flanki z długimi szyjami spawanymi klasy 2500 ANSI/ASME B16.5, są szeroko stosowane w wysokiego ciśnienia, wysokiej wytrzymałościi środowisk korozyjnych ze względu na doskonałą wydajność materiałuTe kołnierze, wykonane z tytanu klasy 1 i 2, są kluczowymi elementami w przemyśle lotniczym, przetwórstwie chemicznym, inżynierii morskiej i produkcji energii.Będziemy zagłębiać się w cechy, zastosowań i korzyści tych brzytów tytanowych, szczególnie koncentrując się na różnicach między tytanem klasy 1 i 2.

1. Przegląd materiału: Tytan klasy 1 i 2:

Dwie najczęściej stosowane klasy tytanu w produkcji flensów to klasy 1 i 2.każdy z różnymi właściwościami odpowiednimi do różnych zastosowań.

• Tytan klasy 1 jest komercyjnie czystym tytanem o doskonałej formowalności i odporności na korozję.ale jest idealny do zastosowań, w których odporność na korozję w wodzie morskiejWartość 1 jest również preferowana w zastosowaniach, w których wymagany jest lekki, ale mocny materiał.

• Tytuł 2 ma lepszą wytrzymałość niż 1, co sprawia, że nadaje się do zastosowań wymagających większej wytrzymałości, trwałości i odporności na zmęczenie.Jest powszechnie stosowany w przemyśle wymagającym materiałów odpornych na wyższe napięcia i ekstremalne warunki środowiskowe, przy zachowaniu równowagi odporności na korozję.

2Specyfikacje i cechy brzytów:

Norma ANSI/ASME B16.5 określa specyfikacje flans stosowanych w systemach wysokiego ciśnienia,i klasy 2500 Long Weld Neck Flange jest specjalnie zaprojektowany do zastosowań wymagających wyższej wydajności pod względem ciśnienia, temperatury i naprężeń mechanicznych.

• Klasy 2500 Ciśnienie: Flanki te są klasyfikowane do klasy 2500, co oznacza, że mogą wytrzymać do 2500 funtów na cal kwadratowy (psi).Ta wysokociśnieniowa klasyfikacja sprawia, że nadają się do zastosowań o wysokim obciążeniu, w których konwencjonalne kołnierze mogą nie działać odpowiednio.

• Konstrukcja paska: konstrukcja długa szyja spawania oferuje wydłużoną szyję, która umożliwia płynne i bezobciążone połączenia z rurami.Takie rozwiązanie minimalizuje ryzyko wycieków i zapewnia solidną wytrzymałość mechaniczną pod ciśnieniemDługa szyja umożliwia również łatwe dostosowanie do systemu rurociągowego.

• Rodzaje powierzchni kołnierza: te kołnierze są dostępne z kilkoma typami powierzchni, w tym:

  • Wzmocniona twarz (RF): zapewnia niewielkie wysunięcie twarzy kołnierza w celu lepszego uszczelnienia, gdy kołnierz jest przypięty do innego.
  • Złącze typu pierścieniowego (RTJ): zapewnia rowkę na powierzchni kołnierza dla metalowej uszczelnienia pierścienia w celu utworzenia uszczelnienia pod wysokim ciśnieniem.
  • Flat Face (FF): posiada płaską powierzchnię uszczelniającą, co sprawia, że jest idealny do zastosowań niskiego ciśnienia i sytuacji niekrytycznych.

• Zakres rozmiarów: ANSI/ASME B16.5 Klasy 2500 Flangy szyi z spawaniem długim są dostępne w szerokim zakresie rozmiarów od 1/2 " (15 NB) do 48" (1200 NB), spełniając zarówno małe, jak i duże zastosowania przemysłowe.

3. zastosowania płaszczyzn tytanowych:

Ze względu na swoje wyjątkowe właściwości kołnierze titanowe klasy 1 i 2 są stosowane w przemyśle wymagającym niezawodnych i trwałych materiałów w trudnych warunkach.Niektóre powszechne zastosowania obejmują::

• Przemysł morski: Tytan jest bardzo odporny na korozję wody morskiej, co czyni go idealnym materiałem do budowy statków, platform morskich i wyposażenia podwodnego.niezawodne połączenia w środowiskach bogatych w wodę morską i sól.

• Pojazdy lotnicze i kosmiczne: lekka, ale silna natura tytanu sprawia, że jest on niezbędny dla przemysłu lotniczego.i systemów wysokiego ciśnienia, w których wytrzymałość i odporność na korozję są kluczowe.

• Rośliny przetwarzające chemikalia: W środowiskach, w których stosowane są agresywne substancje chemiczne i wysokie temperatury, kołnierze tytanowe oferują niezrównane połączenie wytrzymałości i odporności na korozję.Są powszechnie stosowane w reaktorach., wymienniki ciepła i rurociągi.

• Wytwarzanie energii: Flanki tytanowe są stosowane w elektrowniach, zwłaszcza w systemach, w których wykorzystuje się parę pod wysokim ciśnieniem lub korozyjne substancje chemiczne.Ich zdolność do wytrzymania ekstremalnych temperatur i ciśnienia sprawia, że są nieocenione w utrzymaniu integralności systemu.

4Zalety płaszczyzn tytanowych

Wykorzystanie kołnierzy z tytanu klasy 1 i 2 w tych kluczowych gałęziach przemysłu ma kilka istotnych zalet:

• Odporność na korozję: Flanki tytanowe są wysoce odporne na korozję ze strony czynników środowiskowych i chemicznych.i zastosowań offshore.

• Wysoki stosunek wytrzymałości do masy: Tytan ma jeden z najwyższych stosunków wytrzymałości do masy wśród metali.który jest szczególnie ważny w przemyśle lotniczym i wojskowym.

• Odporność na wysokie temperatury: Flanki tytanowe zachowują integralność strukturalną nawet w środowiskach o wysokich temperaturach, co czyni je odpowiednimi do instalacji wytwarzających energię,gdzie kontrola temperatury jest kluczowa.

• Długa żywotność: odporność tytanu na zmęczenie i korozję znacząco wydłuża żywotność kołnierzy, zmniejszając potrzeby konserwacji i przestojów.

5. Specyfikacje titanowych płaszczyzn długozaspalania:

6. ANSI ASME B16.5 KLASA 2500 Długie płaszcze szyjki spawanej:

7Proces produkcji:

Wybór materiału: Pierwszym krokiem w produkcji brzytów tytanowych jest wybór wysokiej jakości stopów tytanu, klasy 2 lub 5, w oparciu o specyficzne wymagania zastosowania.Klasy 2 wybierane są ze względu na doskonałą odporność na korozję i spawalność, podczas gdy klasa 5 jest wybierana dla wyższych wymagań wytrzymałościowych.

Formowanie i obróbka: Tytanowe żetony są podgrzewane do wysokiej temperatury, a następnie formowane w kształty flansek przy użyciu technik takich jak kuwanie lub odlewanie.Flanka podlega precyzyjnej obróbce, aby uzyskać prawidłowe wymiary, włącznie z podwyższoną powierzchnią i otworami śruby.

Obsługa cieplna: zarówno stopy 2 jak i 5 titanu mogą być poddawane procesom obróbki cieplnej w celu poprawy ich właściwości mechanicznych.zazwyczaj obejmuje leczenie roztworem, po którym następuje starzenie w celu zwiększenia wytrzymałości.

Wykończenie powierzchni: Powierzchnie flensów, zwłaszcza podniesiona twarz, są polerowane do gładkiego wykończenia w celu poprawy powierzchni uszczelniającej, gdy są sparowane z uszczelniaczami.Ten krok ma kluczowe znaczenie dla zapewnienia wydajności szczelnej i spełnienia wymaganych norm wykończenia powierzchni.

Inspekcja i badanie: Każda kołnierz podlega rygorystycznej kontroli jakości, w tym kontroli wizualnej, kontroli wymiarów,i badania nieniszczące, takie jak badania ultradźwiękowe lub rentgenowskie, aby zapewnić brak wad wewnętrznychBadania ciśnienia mogą być również przeprowadzane w celu zweryfikowania zdolności kołnierza do wytrzymania określonej wartości ciśnienia.
