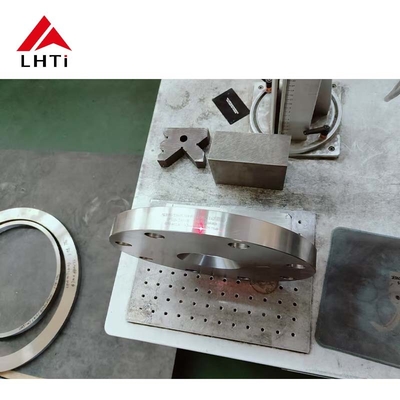

Gr5 Gr7 Klasa 150 ASME B16.5 Flanki tytanowe Slip On Flange SORF dla systemów rur

Gr5 Gr7 Klasa 150 ASME B16.5 Flanki tytanowe Slip On Flange SORF dla systemów rur

Podsumowanie

Stopy tytanu, zwłaszcza Gr5 i Gr7, są coraz częściej stosowane do produkcji flans w zastosowaniach przemysłowych ze względu na ich wyjątkową odporność na korozję, wysoki stosunek wytrzymałości do masy,ASME B16.5 jest powszechnie uznawaną normą regulującą konstrukcję, wymiary, specyfikacje materiałów,i wartości ciśnienia dla brzytów stosowanych w systemach rur przemysłowychNiniejszy artykuł koncentruje się na projektowaniu i zastosowaniu brzegów tytanowych Gr5 i Gr7 zgodnie z normą ASME B16.5, ze szczególnym uwzględnieniem klasy 150, brzegów płaskich, brzegów ślizgowych,Wzniesiona twarz (SORF)W artykule analizowane są właściwości materiałowe, zalety oraz procesy produkcji tych flensów tytanowych.podkreślanie ich zastosowań przemysłowych w takich dziedzinach, jak przetwarzanie chemiczne, lotnictwa, inżynierii morskiej i wytwarzania energii.

1Wprowadzenie

Flanki są kluczowymi elementami w systemach rur przemysłowych, działającymi jako interfejs między rurami, zaworami i innym sprzętem.Norma nr 5 zawiera specyfikacje flansek stosowanych w systemach rurociągowychWśród różnych materiałów stosowanych do budowy flans, stopy tytanu zyskały znaczną uwagę ze względu na ich wysoką wytrzymałość, niską wagę,i wyjątkowej odporności na korozjęStopy tytanu Gr5 (Ti-6Al-4V) i Gr7 (Ti-0.15Pd) są szczególnie odpowiednie do produkcji flans w zastosowaniach wymagających zarówno integralności strukturalnej, jak i odporności na trudne warunki.

Niniejszy artykuł ma na celu zbadanie projektowania, procesów produkcyjnych i zastosowań brzegów tytanowych ASME B16.5 Gr5 i Gr7, ze szczególnym uwzględnieniem klasy 150, brzegów płaskich, brzegów ślizgowych,Wzniesiona twarz (SORF)W artykule analizowane zostaną również zalety stosowania stopów tytanu w stosunku do innych materiałów w przemyśle.

2Przegląd normy ASME B16.5:

Norma ASME B16.5 określa wymagania dotyczące kołnierzy, w tym ich wymiary, materiały i wartości ciśnienia.Jest niezbędna do zapewnienia jednolitości i integralności połączeń flans w szerokim zakresie zastosowań przemysłowychNiektóre z kluczowych aspektów objętych normą ASME B16.5 obejmują:

• Rodzaje płaszczyzn: Standard obejmuje różne rodzaje płaszczyzn, w tym zwojowe, ślepe, ślizgowe i płaskie.
• Klasyfikacje ciśnienia: Norma klasyfikuje kołnierze według ich klasyfikacji ciśnienia, od klasy 150 do klasy 2500.
• Specyfikacje materiału: Materiał kołnierza ma kluczowe znaczenie w określeniu jego wydajności w różnych warunkach pracy.Stopy tytanu, takie jak Gr5 i Gr7, są włączone do normy ze względu na ich lepsze właściwości.

3. Właściwości materiałowe stopów tytanu klasy 5 i 7

3.1 Stop tytanu (Ti-6Al-4V) klasy 5
Stop tytanu Gr5, znany również jako Ti-6Al-4V, jest najczęściej stosowanym stopem tytanu i składa się z 90% tytanu, 6% aluminium i 4% wanadu.niska wagaWłaściwości stopu tytanu Gr5 obejmują:

• Wytrzymałość na rozciąganie: 900-1,100 MPa
• Wytrzymałość wydajności: 850-1000 MPa
• Odporność na korozję: Doskonała odporność na wodę słoną, kwasy i chlorydy, co czyni ją idealną do zastosowań morskich i chemicznych.
• Zastosowanie: W przemyśle lotniczym, implantach medycznych i systemach rur przemysłowych, które wymagają wytrzymałości i lekkich materiałów.

3.2 Stopy tytanu Gr7 (Ti-0,15Pd)
Stop tytanu Gr7, znany również jako Ti-0,15Pd, jest wariantem komercyjnie czystego tytanu z niewielkim dodatkiem paladium (0,15%).szczególnie w agresywnych środowiskach, takich jak kwasy o wysokiej czystości i woda morskaWłaściwości stopów tytanu Gr7 obejmują:

• Wytrzymałość na rozciąganie: 550-700 MPa
• Wytrzymałość wydajności: 450-650 MPa
• Odporność na korozję: Doskonała odporność na szeroki zakres środowisk korozyjnych, szczególnie w przemyśle chemicznym i morskim.
• Zastosowania: Przetwarzanie chemiczne, inżynieria morska i inne zastosowania wymagające wyższej odporności na korozję.

4Konstrukcja płaszczyzn tytanowych ASME B16.5:

Konstrukcja brzegów tytanowych jest zgodna ze standardem ASME B16.5, z uwzględnieniem właściwości materiału i zamierzonego zastosowania.Flanki tytanowe są przeznaczone do obsługi określonych ciśnieni, przy czym klasa 150 jest jedną z najczęściej stosowanych klas dla systemów średniego ciśnienia.

4.1 Flanki klasy 150
Flanki tytanowe klasy 150 nadają się do zastosowań średniego ciśnienia, w których ciśnienie robocze nie przekracza 150 funtów na cal kwadratowy (psi) w temperaturze otoczenia.Są one powszechnie stosowane w systemach rurociągowych w takich gałęziach przemysłu jak przetwarzanie chemiczne, wytwarzania energii i oczyszczania wody.

4.2 Rodzaje brzegów

• Flanki płaskie: Flanki płaskie mają płaską powierzchnię bez podniesionej powierzchni.
• Ślizgowe kołnierze: są zaprojektowane tak, aby przesuwać się przez rurę i są spawane w miejscu.
• Flanże z podniesioną twarzą (SORF): Flanże z podniesioną twarzą mają niewielką podniesioną powierzchnię wokół otworu flanszy, aby tworzyć ściślejsze uszczelnienie, gdy są śrutowane do flanszy sprzężeniowej.Flanki SORF są szeroko stosowane w systemach o wyższym ciśnieniu i są znane z zapewnienia bardziej niezawodnego uszczelnienia.
• Slip-On Flat Face (SOFF): Flance te łączą w sobie cechy konstrukcji typu slip-on i flat face.Często są one stosowane w systemach, w których kołnierze są narażone na niskie ciśnienie i wymagają łatwego montażu i demontażu.

5. Produkcja płaszczyzn tytanowych:

Produkcja flans tytanowych obejmuje kilka kluczowych procesów w celu zapewnienia, że produkt końcowy spełnia specyfikacje wymiarowe i materiałowe normy ASME B16.5.

5.1 Wybór materiału
Wybór odpowiedniej klasy stopu tytanu (Gr5 lub Gr7) ma kluczowe znaczenie dla wydajności obudowy.temperatury, i potencjał korozyjny.

5.2 Obróbka i formowanie
Flanki tytanowe są produkowane poprzez procesy takie jak kształtowanie, obróbka mechaniczna i spawanie.podczas gdy obróbka mechaniczna jest stosowana do uzyskania wymaganych wymiarów i wykończeń powierzchni.

5.3 Spawanie
Przy spawaniu brzytów tytanowych należy zachować szczególną ostrożność, aby uniknąć zanieczyszczenia, ponieważ tytan jest bardzo reaktywny na tlen.,są powszechnie stosowane do brzytów tytanowych.

5.4 Oczyszczanie powierzchni
Flanki tytanowe mogą być poddawane obróbce powierzchniowej, takiej jak anodowanie lub pasywacja, w celu zwiększenia odporności na korozję i poprawy ich ogólnej wydajności w trudnych warunkach.

6- zastosowania płaszczy tytanu w przemyśle:

Flanki tytanowe, zwłaszcza Gr5 i Gr7, są stosowane w różnych zastosowaniach przemysłowych ze względu na ich doskonałe właściwości.

• Przetwarzanie chemiczne: Dzięki odporności tytanu na korozję idealnie nadaje się do obróbki agresywnych substancji chemicznych w procesach takich jak destylacja, filtracja i mieszanie.
• Inżynieria morska: Zdolność tytanu do odporności na korozję w wodzie morskiej czyni go idealnym materiałem do płaszczy używanych w systemach rurociągów morskich.
• Lotnictwo: Tytan Gr5 jest powszechnie stosowany w przemyśle lotniczym ze względu na jego wytrzymałość, lekkość i trwałość w ekstremalnych warunkach.
• Produkcja energii: Flanki tytanowe są stosowane w turbinach parowych i gazowych, a także w wymiennikach ciepła, gdzie kluczowa jest wysoka wytrzymałość i odporność na ciepło i korozję.

7Wniosek:

Flanki tytanowe ASME B16.5 Gr5 i Gr7 są niezbędnymi elementami w wielu systemach rur przemysłowych.i doskonała odporność na korozję, sprawiają, że są one idealne do zastosowań w trudnych środowiskach, takich jak przetwarzanie chemiczne, inżynieria morska i lotnictwo.i konstrukcja zgodnie z normą ASME B16.5 zapewnia niezawodność i wydajność tych kołnierzy w zastosowaniach przemysłowych.Stopy tytanu, takie jak Gr5 i Gr7 będą odgrywać coraz ważniejszą rolę w produkcji flans.
