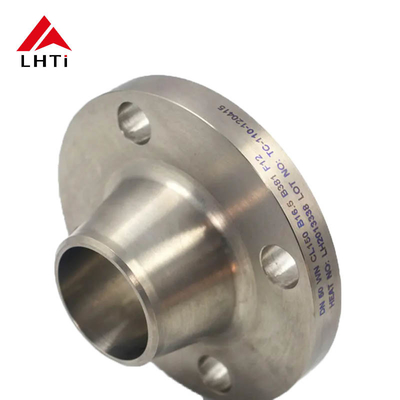

Klasa 150 ASME B16.5 Tytanium Gr2 Gr5 Gr7 Flanki szyi spawania RF z podniesioną twarzą do zastosowań w rurociągach

Klasa 150 ASME B16.5 Tytanium Gr2 Gr5 Gr7 Flanki szyi spawania RF z podniesioną twarzą do zastosowań w rurociągach

1. ASME B16.5 Flanki tytanowe

ASME B16.5 jest powszechnie uznawaną normą opracowaną przez Amerykańskie Towarzystwo Inżynierów Mechanicznych (ASME) dla kołnierzy i podzespołów kołnierzowych.Niniejsza norma obejmuje kołnierze o rozmiarach od 1/2 cali do 24 cali i nominalnych ciśnieniach od 150 do 2500 psiFlanki tytanowe wykonane zgodnie z normą ASME B16.5 są stosowane w zastosowaniach, w których niezbędne są wyjątkowa odporność na korozję, wytrzymałość i lekkie właściwości tytanu.

2.Specyfikacja dla klasy 150 titanowej płaszczyzny szyjnej

Parametry techniczne:

3Zalety stosowania titanowych płytek

Silne i niezawodne połączenie

• Wzmocniona wytrzymałość: konstrukcja bramki szyjki spawalniczej, z jej spinalną szyją, która stopniowo przechodzi do rury, zapewnia silne, bezproblemowe połączenie.Ta zmierzchłość minimalizuje koncentrację naprężeń w połączeniu i zapewnia płynne przenoszenie ciśnienia i naprężeń z rury do flanszu.
• Brak wzmacniaczy naprężenia: ze względu na ciągłe zwężanie od szyi do kołnierza, spawanie jest mniej podatne na powstawanie wzmacniaczy naprężenia, zmniejszając ryzyko awarii pod ciśnieniem.

Zwiększona odporność na wycieki

• Gładkie przejście: stopniowe przejście brzytki szyjki spawania zapewnia gładkie wewnętrzne otwory, co minimalizuje turbulencje i zmniejsza prawdopodobieństwo wycieków.Ta gładkość jest szczególnie ważna w systemach wysokiego ciśnienia lub wysokiej temperatury, w których wyciek może mieć poważne konsekwencje dla bezpieczeństwa i eksploatacji.
• Rozkład ciśnienia: konstrukcja umożliwia lepsze rozkład ciśnienia, zwłaszcza w krytycznych zastosowaniach, w których wycieki byłyby niebezpieczne lub kosztowne.

Łatwość utrzymania

• Wielokrotne wykorzystanie: W wielu przypadkach można ponownie użyć płaszczyzn zwojowych szyi, ponieważ płaszczyzna i rurociąg są spawane ze sobą w taki sposób, że można je łatwo wyciąć i ponownie spać w razie potrzeby.Jest to szczególnie przydatne w systemach, w których demontaż i ponowne montaż mogą być wymagane w ciągu lat..
• Mniej prawdopodobne uszkodzenie: ze względu na silne połączenie i wysoką odporność na zmęczenie, kołnierze szyjki spawalniczej mają na ogół dłuższą żywotność i wymagają mniej częstej konserwacji.

Różnorodność zastosowań

• Różnorodność ciśnienia: Flanki szyjkowe są dostępne w różnych ciśnieniach, co sprawia, że nadają się do szerokiego zakresu zastosowań, od niskociśnieniowych po wysokiegociśnieniowe systemy.
• Dostosowane do różnych rozmiarów i materiałów: mogą być stosowane w systemach o różnych rozmiarach rur i materiałach, co czyni je wszechstronnymi w wielu zastosowaniach przemysłowych, w tym w wysokiej temperaturze,wysokiego ciśnienia, i środowisk żrących.
• Różnorodność opcji spawania: Konstrukcja kołnierza spawania umożliwia różne rodzaje metod spawania, takie jak spawanie z tyłami lub spawanie z gniazdkami,w zależności od specyficznych wymogów wniosku.

Większa trwałość w trudnych warunkach

• Odporność na korozję: Flanki szyi spawania są często wytwarzane z materiałów wysoce odpornych na korozję (np. stali nierdzewnej, stali stopowych lub specjalnych powłok).To sprawia, że są idealne do stosowania w trudnych warunkach, w tym zakłady chemiczne, systemy morskie oraz rurociągi naftowe i gazowe.
• Odporność na wysoką temperaturę i wysokie ciśnienie: mogą wytrzymać wysokie temperatury i ciśnienie robocze, nie naruszając integralności konstrukcji,nadające się do krytycznych zastosowań w elektrowniach, rafinerii i innych gałęzi przemysłu, w których występują warunki ekstremalne.

Zmniejsza zmęczenie i stres

• Gładka droga przepływu: Koniczna konstrukcja kołnierza szyi spawania zapewnia równomierne rozkładanie naprężenia i ciśnienia rury, zmniejszając ryzyko zmęczenia z biegiem czasu.Dzięki temu kołnierze złożowe idealnie nadają się do zastosowań o wysokim napięciu, w których drgania, rozszerzenie termiczne lub obciążenie mechaniczne jest problemem.
• W przeciwieństwie do innych kołnierzy, które mogą mieć ostre narożniki lub gwałtowne przejścia, kołnierze z szyją spawalniczą eliminują punkty koncentracji naprężeń,tworzenie bardziej trwałego połączenia w zmiennych obciążeniach i warunkach.

Lepsze ustawienie i odpowiednie dopasowanie

• Precyzyjne wyrównanie: konstrukcja kołnierza zwojowego zapewnia precyzyjne wyrównanie rury i obudowy, co powoduje dokładniejsze i mocniejsze zwojowanie.Zmniejsza to ryzyko wystąpienia problemów z wyrównaniem podczas instalacji i zapewnia lepszą ogólną uszczelnienie.

4. Różne gatunki tytanu

Tytuły tytanu o czystości handlowej (CP)

Komercyjnie czyste gatunki tytanu to te, które zawierają minimalną ilość innych pierwiastków..Są one powszechnie stosowane w zastosowaniach, w których odporność na korozję jest głównym problemem

Poziom 1 (CP-1):

• Skład: ~99,5% czystego tytanu, z niewielkimi ilościami tlenu, żelaza, węgla i innych zanieczyszczeń.
• Właściwości: Doskonała odporność na korozję, wysoka elastyczność i formowalność.
• Zastosowania: środowiska morskie, przetwarzanie chemiczne oraz zastosowania wymagające wysokiej odporności na korozję i niskiej wytrzymałości.

Klasa 2 (CP-2):

• Skład: ~99,2% czystego tytanu.
• Właściwości: oferuje równowagę odporności na korozję i wytrzymałości.
• Zastosowanie: przetwarzanie chemiczne, żeglugi morskie i medyczne, stosowane również w naczyniach ciśnieniowych, wymiennikach ciepła i zbiornikach w agresywnych środowiskach.

Poziom 3 (CP-3):

• Skład: ~99% czystego tytanu.
• Właściwości: Wyższa wytrzymałość niż w klasie 2, ale nadal zapewnia dobrą odporność na korozję i formowalność.
• Zastosowania: Przetwarzanie chemiczne i petrochemiczne, komponenty lotnicze i inne zastosowania o wysokiej wytrzymałości i odporności na korozję.

Poziom 4 (CP-4):

• Skład: ~98,5% czystego tytanu.
• Właściwości: Najwyższa wytrzymałość wśród komercyjnie czystych gatunków tytanu, ale nadal zachowuje doskonałą odporność na korozję.
• Zastosowania: zastosowania o wysokiej wytrzymałości, takie jak przetwarzanie morskie, lotnicze i chemiczne, w których wymagana jest zarówno wytrzymałość, jak i odporność na korozję.

Stopy tytanu

Stopy tytanu są zazwyczaj mocniejsze niż komercyjnie czysty tytan i wytwarzane są poprzez dodanie elementów stopniowych, takich jak aluminium, wanad, molibden i inne.Stopy te są stosowane w wymagających zastosowaniach, gdzie wyższa wytrzymałość, lepsza odporność na zużycie i inne właściwości mechaniczne są konieczne.

Klasa 5 (Ti-6Al-4V):

• Skład: 90% tytanu, 6% aluminium, 4% wanadu.
• Właściwości: Jest to najczęściej stosowany stop tytanu ze względu na wysoką wytrzymałość, doskonałą odporność na korozję i dobrą spawalność.Ma lepszą wytrzymałość niż czysty tytan i zachowuje dobrą formowalność.
• Zastosowania: W przemyśle lotniczym, motoryzacyjnym, implantach medycznych (takich jak wymiany stawów) i zastosowaniach morskich.

Klasa 9 (Ti-3Al-2.5V):

• Skład: 90,5% tytanu, 3% aluminium, 2,5% wanadu.
• Właściwości: Stop ten jest mocniejszy od czystego tytanu i ma dobrą spawalność.ale stop jest lżejszy i bardziej elastyczny niż stopień 5.
• Zastosowania: W przemyśle lotniczym, motoryzacyjnym i przemysłowym, w tym w rurkach, ramkach i wytrzymałych komponentach.

Klasa 12 (Ti-0,3Mo-0,8Ni):

• Skład: 88,3% tytanu, 0,3% molibdenu, 0,8% niklu.
• Właściwości: Stopień 12 zapewnia równowagę między odpornością na korozję czystego tytanu a wytrzymałością stopów tytanu.Ma również dobrą spawalność i jest szczególnie odporny na agresywne środowiska chemiczne.
• Zastosowania: Przetwarzanie chemiczne, wytwarzanie energii i środowisko morskie, szczególnie w przypadku, gdy ważna jest odporność na korozję i stres.

Klasa 23 (Ti-6Al-4V ELI):

• Skład: 90% tytanu, 6% aluminium, 4% wanadu (nadmiernie niski poziom interstycjalny).
• Właściwości: Jest to wariant klasy 5 z niższym poziomem tlenu i innych zanieczyszczeń, co poprawia jego wytrzymałość na złamania i wytrzymałość na zmęczenie.Jest szczególnie korzystny w zastosowaniach wymagających wysokiej wytrzymałości i niskiego interstitial.
• Zastosowanie: implanty medyczne (np. protezy biodra i kolana), lotnictwo i przemysł o wysokiej wydajności.

Klasa 7 (Ti-0,15Pd):

• Skład: 99% tytanu z 0,12-0,25% paladium.
• Właściwości: klasa 7 łączy w sobie odporność na korozję klasy 2 ze zwiększoną odpornością na korozję w agresywnych środowiskach, zwłaszcza w kwasach.Dodanie paladium sprawia, że jest bardziej odporny na pęknięcie korozją i poprawia jego spawalność.
• Zastosowania: Przetwarzanie chemiczne i petrochemiczne, zwłaszcza w kwasie solnym i innych środowiskach żrących.

Stopień 11 (Ti-0,3Pd):

• Skład: 99% tytanu z 0,12-0,25% paladium.
• Właściwości: Podobne do klasy 7, ale o nieco innej zawartości palidu, zapewniając doskonałą odporność na korozję i lepszą formowalność.
• Zastosowanie: Używane w surowych środowiskach chemicznych, zwłaszcza w produkcji produktów chlor-alkalicznych i innych gałęzi przemysłu, w których odporność na korozję ma zasadnicze znaczenie.

5. Wnioski

Flanca z tytanu LHTi jest zaprojektowana tak, aby wytrzymać wysokie temperatury i ciśnienie, co czyni ją bardzo niezawodną w różnych zastosowaniach.Jest wykonany z wysokiej jakości materiału tytanowego odpornego na korozję i o wysokiej wytrzymałościObsługa powierzchniowa produktu obejmuje polerowanie, piaskowanie, anodowanie i wiele innych, co czyni go trwałym i długotrwałym.

Produkt jest dostarczany z minimalną ilością zamówienia 1 sztukę, i jest dostępny w przedziale cenowym od $ 35 do $ 125.Jest opakowany w drewniane opakowanie dla bezpiecznej dostawy i ma czas dostawy 10 dni.Warunki płatności za produkt obejmują T/T, L/C i inne opcje.

Flanca z tytanu LHTi jest odpowiednia do różnych scenariuszy zastosowań, w tym:

• Rurociąg: Produkt jest stosowany w zastosowaniach rurociągowych, w tym rurociągów naftowych i gazowych, rurociągów wodnych i innych.zapewnienie płynnego przepływu cieczy.
• Ropa naftowa: LHTi Titanium flange jest stosowana w przemyśle naftowym do różnych zastosowań, w tym rafinacji, wiercenia i innych.Jest odpowiedni do stosowania w środowiskach o wysokiej temperaturze i wysokim ciśnieniu, co czyni go bardzo niezawodnym.
• Chemiczne: Produkt jest stosowany w przemyśle chemicznym do różnych zastosowań, w tym przetwarzania, transportu i innych.co sprawia, że nadaje się do stosowania w środowiskach żrących.

Flancza z tytanu LHTi jest bardzo niezawodna i nadaje się do różnych zastosowań.Z możliwością dostaw 10000, produkt jest łatwo dostępny, aby zaspokoić potrzeby różnych klientów.
