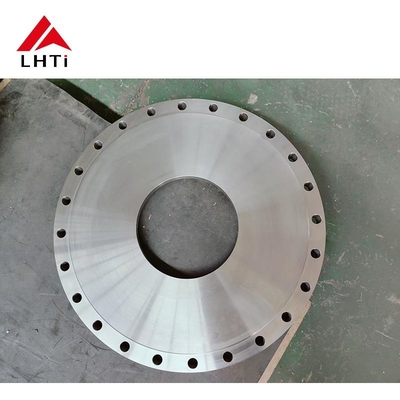

ASME B16.5 Ti Gr 2 Titanium Flange Gr7 Slip On Flange 1/2" Class 150# 1/2" Bezszwo

ASME B16.5 Ti Gr 2 Titanium Flange Gr7 Slip On Flange 1/2" Class 150# 1/2" Bezszwo

ASME B16.5 Flanki tytanowe:

ASME B16.5 jest powszechnie uznawaną normą opracowaną przez Amerykańskie Towarzystwo Inżynierów Mechanicznych (ASME), regulującą projekt, wymiary,i materiałów do brzegów i wyposażenia z brzegami stosowanych w systemach rurociągowychNorma ASME B16.5 ma zastosowanie do flans z nominalnymi rozmiarami rur od 1/2 cali do 24 cali i obejmuje różne typy flans, takie jak szyja spawania, ślizg, ślepa i spawanie gniazdkowe,w różnych klasach ciśnienia (e.g., 150#, 300#, 600# itp.).

Jeśli chodzi o płaszcze tytanowe, szczególnie te wykonane z stopów tytanu, takich jak tytan klasy 2 (Ti Gr 2) lub tytan klasy 5 (Ti-6Al-4V), ASME B16.5 zapewnia, że brzytki spełniają podstawowe wymagania dotyczące właściwości mechanicznych, tolerancji wymiarowych i ciśnienia, oferując jednocześnie unikalne zalety tytanu, takie jak lekkość, odporność na korozję i wysoki stosunek wytrzymałości do masy.

1Materiał: Ti Gr 2 (Titan klasy 2)

• Tytuł 2 (Ti Gr 2) jest komercyjnie czystym tytanem o doskonałej odporności na korozję, szczególnie w środowiskach morskich, przetwarzaniu chemicznym i lotnictwie.
• Tytuł 2 jest szeroko stosowany w zastosowaniach wymagających umiarkowanej wytrzymałości i wysokiej odporności na korozję.
• Właściwości mechaniczne (wartości przybliżone):
  • Wytrzymałość na rozciąganie: 345-450 MPa (50-65 ksi)
  • Wytrzymałość wydajności: 275 MPa (40 ksi)
  • Wyciąganie: 20-30%
  • Odporność na korozję: Bardzo dobra, szczególnie w słonej wodzie, kwasach i chlorydach.

2. Rodzaj kołnierza: Slip-On

• Flanca ślizgowa to rodzaj flanszy zaprojektowanej do przesuwania się przez rurę.
• Kluczowe cechy:
  • Ślizgowe kołnierze są tanie i łatwe w montażu.
  • Są one zazwyczaj spawane od wewnątrz i z zewnątrz, aby zapewnić odpowiednie uszczelnienie i wytrzymałość.
  • Odpowiedni do zastosowań niskiego i średniego ciśnienia.

3Wielkość nominalna: 1/2"

• Flanca jest zaprojektowana tak, aby pasowała do rury o nominalnej średnicy 1/2 cala.
• Ten rozmiar jest powszechnie stosowany w mniejszych systemach rur i w zastosowaniach, w których potrzebne jest kompaktowe, lekkie rozwiązanie.

4Klasy ciśnienia: 150#

• Klasa ciśnienia 150# (klasa 150) wskazuje ciśnienie nominalne kołnierza przy danej temperaturze.
• Flanki klasy 150 są przeznaczone do obsługi 150 psi w temperaturze pokojowej, a ciśnienie zmniejsza się w wyższych temperaturach.
• Ciśnienie robocze: Flanki klasy 150 są zazwyczaj stosowane w systemach o ciśnieniu do 150 psi i nadają się zarówno do zastosowań płynnych, jak i gazowych.

5Standardy: ASME B16.5

• ASME B16.5 jest normą opracowaną przez Amerykańskie Towarzystwo Inżynierów Mechanicznych (ASME), która określa specyfikacje flans i wyposażenia flans dla systemów rurociągowych.Zawiera szczegółowe informacje o wymiarach, wskaźniki ciśnienia i temperatury oraz wymagania dotyczące materiałów.
• Norma ta jest szeroko stosowana zarówno w przemyśle, jak i w handlu i zapewnia zgodność różnych systemów i producentów.

Zalety tytanu Ti Gr 2 dla płaszczyzn

• Odporność na korozję: Tytan klasy 2 jest odporny na wiele substancji chemicznych, w tym wodę morską, kwasy i chlorki.
• Lekkie: w porównaniu z innymi metaliami tytan jest lekki, co może pomóc zmniejszyć wagę całego systemu rurociągowego.
• Biokompatybilność: W przypadku zastosowań medycznych lub farmaceutycznych, biokompatybilność tytanu sprawia, że nadaje się do kontaktu z płynami ciała.
• Stosunek wytrzymałości do masy: Chociaż nie jest tak mocny jak titan klasy 5, klasy 2 zapewniają dobrą równowagę siły i wagi w wielu zastosowaniach.

Zastosowania płaszczyzn Ti Gr 2

• Morskie: Często stosowane w systemach rurociągów morskich ze względu na doskonałą odporność na korozję wody słonej.
• Przetwarzanie chemiczne: Idealne dla systemów transportujących agresywne substancje chemiczne lub substancje kwaśne.
• Lotnictwo: Czasami stosowane w przestrzeni powietrznej, gdzie wymagane są lekkie, wytrzymałe i odporne na korozję materiały.
• Medyczne: nadaje się do urządzeń i systemów medycznych, które wchodzą w kontakt z tkankami lub płynami ciała.
• Żywność i napoje: Można je stosować w zakładach przetwórstwa żywności, gdzie niezbędne są materiały niereakcyjne.

Podsumowanie

• Rodzaj kołnierza: kołnierze ześlizgowe, łatwe w montażu i spawaniu.
• Materiał: Ti Gr 2 (tytuł komercyjnie czysty) o doskonałej odporności na korozję.
• Wymagania dotyczące klasy 150
• Wielkość nominalna: 1/2", idealna dla mniejszych rurociągów i systemów.
• Standardy: Wytwarzane zgodnie z normą ASME B16.5, zapewniając kompatybilność z innymi standardowymi komponentami.
