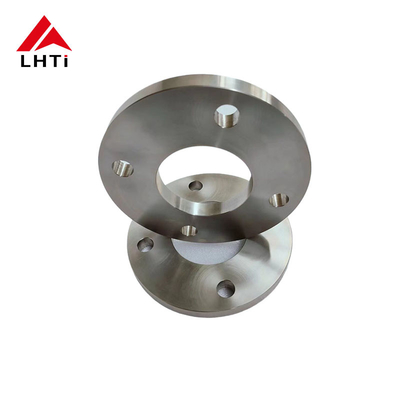

EN1092-01 Tytanowa płytka rurowa z podwyższoną powierzchnią dla układów rurociągowych Gr5 Gr7 PN25

2. Stopień EN1092-01 Flanca płyty tytanowej Gr5 Gr7

1. Wymagania w odniesieniu do urządzeń, w których nie ma zastosowania urządzenia objęte pozycją 9A001.a.1.

   Skład: Tytan klasy 5 jest stopem alfa-beta składającym się z 90% tytanu, 6% aluminium i 4% wanadu.Skład ten zapewnia równowagę właściwości, które czynią go najczęściej stosowanym stopem tytanu.

   Wytrzymałość: oferuje doskonały stosunek siły do wagi, co sprawia, że nadaje się do zastosowań lotniczych, morskich i przemysłowych, w których kluczowa jest lekkość.

   Odporność na korozję: Tytan klasy 5 ma dobrą odporność na korozję, chociaż nie tak wysoką jak czysty tytan (klasa 1).

   Odporność na temperaturę: utrzymuje swoje właściwości w podwyższonych temperaturach, dzięki czemu nadaje się do zastosowań w turbinach gazowych, systemach wydechowych i innych środowiskach o wysokiej temperaturze.

   Zastosowania: Komponenty lotnicze (samoloty, silniki odrzutowe), wyposażenie morskie, implanty medyczne, komponenty samochodowe, sprzęt sportowy i maszyny przemysłowe.



   Tytuł 7 (Ti-0,15Pd):

   Skład: Tytuł 7 to stop tytanu z dodatkiem 0,15% paladium, zwiększając jego odporność na korozję.

   Odporność na korozję: Tytan klasy 7 jest wysoce odporny na korozję w środowiskach redukujących i lekko utleniających, w tym chlorów.

   Wylotowość: oferuje dobrą spawalność, co sprawia, że nadaje się do zastosowań wymagających wytwarzania i montażu.

   Wytrzymałość: Tytan klasy 7 ma niższą wytrzymałość w porównaniu z titanem klasy 5, ale nadal jest odpowiedni do wielu zastosowań.

   Zastosowania: Przetwarzanie chemiczne, odsalanie, środowisko morskie i inne zastosowania, w których wymagana jest wyższa odporność na korozję.Jest również stosowany w implantach medycznych, w których biokompatybilność i odporność na korozję są kluczowe..

2.
3.

3.Specyfikacje dla EN1092-01 PN25 Flance z płytek tytanowych

4Dlaczego wybieramy płyty tytanowe w zastosowaniach?

Pozostałe, z tworzyw sztucznychsą wybierane w różnych gałęziach przemysłu głównie ze względu na ich unikalne właściwości i zalety, które sprawiają, że nadają się do określonych zastosowań, w których inne materiały mogą nie działać tak skutecznie.

Tytan wykazuje wyjątkową odporność na korozję, zwłaszcza w agresywnych środowiskach, takich jak woda morska, przetwarzanie chemiczne i zastosowania morskie.Ta odporność na korozję pomaga wydłużyć żywotność sprzętu i zmniejszyć koszty konserwacji.

Tytan ma wysoki stosunek wytrzymałości do masy, co czyni go znacznie mocniejszym niż wiele innych metali, takich jak stal nierdzewna lub stopy aluminium, będąc jednocześnie znacznie lżejszym.Ta właściwość ma kluczowe znaczenie w przemyśle lotniczym., przemysłu morskiego i motoryzacyjnego, gdzie oszczędności wagi są kluczowe.

Tytanium jest biokompatybilne i nietoksyczne, dzięki czemu jest idealne do zastosowania w implantach medycznych, takich jak implanty ortopedyczne i instrumenty chirurgiczne.Ładnie zintegrowany z organizmem i minimalizuje ryzyko wystąpienia działań niepożądanych.

- Nie.Tytan zachowuje swoje właściwości mechaniczne w podwyższonych temperaturach, co czyni go odpowiednim do zastosowań, w których wymagana jest stabilność termiczna.Dotyczy to komponentów lotniczych i procesów przemysłowych wymagających wysokiego ciepła.

- Nie.Tytan ma niski współczynnik rozszerzania cieplnego, podobnie jak stal nierdzewna.zapewnienie niezawodności w krytycznych zastosowaniach.

- Nie.Tytan jest znany ze swojej trwałości i długiej żywotności, nawet w trudnych warunkach eksploatacyjnych.pomimo wyższych kosztów początkowych w porównaniu z innymi materiałami.

Flanki tytanowe są preferowane w gałęziach przemysłu, w których ich unikalne połączenie właściwości jest niezbędne, takie jak lotnictwo, przetwarzanie chemiczne, zakłady odsalania i platformy naftowe na morzu.

5.Proces produkcji płytek tytanowych

Wybór materiału:

Stopy tytanu: Proces rozpoczyna się od wyboru odpowiedniego stopów tytanu w oparciu o wymagania aplikacji.15Pd), wybrane ze względu na specyficzne właściwości mechaniczne, odporność na korozję i inne istotne właściwości.

Cięcie i formowanie:

Przygotowanie surowca: Tytanowe sztabki lub pręty są cięte na odpowiednie długości w zależności od wymaganych wymiarów brzyt.

Forgowanie lub walcowanie: materiał tytanowy podgrzewa się do optymalnej temperatury i kształtuje się przy użyciu technik forgowania lub walcowania w celu utworzenia początkowych pustej obudowy.obejmuje to kształtowanie szyi i twarzy kołnierza.

Obróbka:

Obróbka i frezowanie: wykute lub walcowane kawałki titanu są poddawane precyzyjnym operacjom obróbczym.Obejmuje to obracanie w celu uzyskania pożądanej średnicy zewnętrznej (OD) i frezowanie w celu utworzenia powierzchni kołnierza (podniesiona powierzchnia), płaskiej powierzchni lub złącza typu pierścieniowego zgodnie ze specyfikacjami ASME B16.5).

Wiercenie: W bramce wierci się otwory, aby pomieścić śruby i zapewnić prawidłowe wyrównanie z rurami łączącymi.

Przygotowanie spawania:

Wykorzystanie bieżnika: końce brzytki szyjki spawania, zwłaszcza obszar, w którym łączy się z rurą, są bieżnikiem, aby ułatwić spawanie.

Włókno:

Proces spawania: Flanki szyjkowe z titanu są zazwyczaj spawane za pomocą spawania TIG (Tungsten Inert Gas) lub podobnych metod odpowiednich dla stopów tytanu.Spawanie odbywa się ostrożnie w celu utrzymania osłoniętej atmosfery (argon lub hel), aby zapobiec zanieczyszczeniu i utlenianiu, co może zagrozić odporności tytanu na korozję.

Inspekcja spawania: Inspekcja po spawaniu obejmuje metody badań nieniszczących (NDT), takie jak badania penetrancji barwników lub badania ultradźwiękowe w celu zweryfikowania integralności spań.

Obsługa cieplna (jeśli jest wymagana):

W zależności od stopów tytanu i specyficznych wymagań, do optymalizacji właściwości materiału i zmniejszenia napięć pozostałych można zastosować obróbkę cieplną grzewczą lub zmniejszającą naprężenie.

Ostateczna kontrola i badania:

Inspekcja wymiarów: Każda płaszczyzna szyjki spawania podlega rygorystycznym kontrolom wymiarowym w celu zapewnienia, że spełnia precyzyjne tolerancje i specyfikacje, w tym te określone w normie ASME B16.5.

Inspekcja wizualna i powierzchniowa: Inspekcje wizualne zapewniają brak wad lub niedoskonałości powierzchni, które mogłyby mieć wpływ na wydajność lub integralność.

Badania ciśnienia: Badania ciśnienia hydrostatycznego lub pneumatycznego mogą być przeprowadzane w celu zweryfikowania integralności ciśnienia i odporności na wyciek obudowy pod określonymi warunkami.

Obsługa powierzchni i wykończenie:

Powierzchniowe powłoki: W zależności od zastosowania można stosować zabiegi powierzchniowe, takie jak pasywacja lub anodowanie, w celu dalszego zwiększenia odporności na korozję lub poprawy wykończenia powierzchni.

Oznaczenie i identyfikacja: Każda kołnierz jest oznaczona zasadniczymi informacjami, takimi jak stopień materiału, rozmiar, klasa ciśnienia oraz identyfikacja producenta w celu zapewnienia identyfikowalności.

Opakowanie i wysyłka:

Po pomyślnym zakończeniu inspekcji i badań, titanowe płaszcze szyjne są starannie pakowane, aby zapobiec uszkodzeniu podczas transportu i przechowywania.Następnie są one wysyłane do klientów lub centrów dystrybucji.

6Różne rodzaje płytek tytanowych:

Flanca z podniesioną twarzą (RF):

1. Wzór:

   • Powierzchnia podwyższona: Flanca z podwyższoną powierzchnią ma niewielką część wokół otworu wywierconą nieco większą niż średnica rury.
   • Powierzchnia uszczelniająca: podniesiona twarz służy jako podstawowa powierzchnia uszczelniająca, na której spoczywa uszczelniacz.

2. Zalety:

   • Zwiększone uszczelnienie: wznoszona konstrukcja twarzy koncentruje kompresję uszczelnienia na mniejszym obszarze, zwiększając skuteczność uszczelnienia.
   • Ochrona: Podniesiona powierzchnia pomaga chronić powierzchnię kołnierza przed uszkodzeniem podczas obsługi i montażu.

3. Zastosowanie:

   • Powszechne: Flanki z podwyższoną powierzchnią są bardziej powszechne w standardowych zastosowaniach przemysłowych, w których niezbędne jest niezawodne uszczelnienie bezciekułe.
   • Wskaźniki ciśnienia: nadaje się do zastosowań o wyższym ciśnieniu, ponieważ podniesiona twarz umożliwia lepsze ściskanie uszczelnienia.

Flanca płaska (FF):

1. Wzór:

   • Gładka powierzchnia: Flat Face Flanges mają płaską lub gładką powierzchnię bez żadnych wystających lub podwyższonych obszarów wokół otworu.
   • Powierzchnia uszczelniająca: uszczelnienie jest osiągane poprzez umieszczenie uszczelnienia bezpośrednio na płaskiej powierzchni kołnierza.

2. Zalety:

   • Łatwość ustawienia: Flat Face Flanges są łatwiejsze do ustawienia podczas montażu, ponieważ nie ma podniesionych powierzchni, z którymi można się borykać.
   • Oszczędność przestrzeni: wymagają one mniejszej przestrzeni w porównaniu z obwodami z podwyższoną powierzchnią, co może być korzystne w ciasnych instalacjach.

3. Zastosowanie:

   • Specjalistyczne: Flat Face Flanges są zazwyczaj stosowane w zastosowaniach niskiego ciśnienia i niekrytycznych, w których wymagania uszczelniające są mniej rygorystyczne.
   • Specjalne uszczelki: mogą być wymagane specjalne uszczelki (takie jak uszczelki całej powierzchni), które pokrywają całą powierzchnię kołnierza w celu zapewnienia prawidłowego uszczelnienia.

Wybór między podniesioną twarzą a płaską twarzą:

• Wymagania dotyczące ciśnienia i uszczelnienia: Flanki z podwyższoną powierzchnią są preferowane do zastosowań o wyższym ciśnieniu, w których niezawodna uszczelnienie jest kluczowe.Flanki płaskie są odpowiednie do zastosowań o niższym ciśnieniu lub w przypadku ograniczeń przestrzennych.

• Wybór uszczelnienia: Wybór uszczelnienia (np. typu pierścieniowego lub pełnego) zależy od rodzaju obudowy flanszu (RF lub FF) i wymogów zastosowania w zakresie integralności uszczelnienia.

7. Wspólne normy flans titanowych
