| Nazwa marki: | LHTi |
| Numer modelu: | Tytułowy zawór kulkowy |
| MOQ: | 1 sztukę |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |

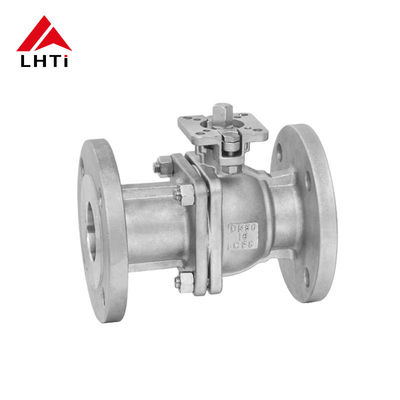

Tytułowe zawory kuli pływające ze stali nierdzewnej do przepływu kwasu octowego
Wprowadzenie produktu:
Wyroby z materiałów specjalnychobejmują różnego rodzaju zawory, w tym dwukierunkowe, trójkierunkowe i czterokierunkowe.Zawory te są dostępne zarówno w konfiguracji miękkiej, jak i twardych oraz w konstrukcjach pływających i zamontowanych na trunnionieMateriały stosowane do tych zaworów kulkowych wybrane są ze względu na ich wyjątkową wydajność w wymagających środowiskach i obejmują tytan, nikiel, cyrkonium, Hastelloy, Monel, Inconel,stali nierdzewnej dupleksMateriały te o wysokiej wydajności zapewniają, że zawory zapewniają doskonałą odporność na korozję, wytrzymałość mechaniczną,i niezawodność w szerokim zakresie zastosowań przemysłowych.
Z wyłączeniem:są rodzajem zaworu ćwierćobrotowego, który wykorzystuje pływającą kulę do kontrolowania przepływu przez niego.gdzie konieczne jest dokładne sterowanie i niezawodność:
Kompatybilność materiału: Upewnij się, że zawór jest wykonany z materiałów kompatybilnych z kwasem octowym, aby zapobiec korozji i utrzymać wydajność w czasie.
Konstrukcja zaworu: Zawory piłkowe są odpowiednie do zastosowań o umiarkowanym i wysokim ciśnieniu.
Wymogi dotyczące ciśnienia i temperatury: sprawdź, czy zawór spełnia wymagania dotyczące ciśnienia i temperatury dla konkretnego zastosowania, aby zapewnić bezpieczną i wydajną pracę.
Utrzymanie i trwałość: Tytan jest materiałem trwałym, ale może wymagać specjalnych procedur konserwacyjnych.
| Wymiary dla wałów kuli z dwustronnym płaszczem, 150 lb | ||||||||||||||
|
Wielkość
|
d
|
D1
|
D2
|
D
|
L
|
b
|
n-φd1
|
Ra
|
Rb
|
A
|
B
|
KXK
|
H
|
V
|
|
1/2"
|
35
|
35
|
60.5
|
89
|
108
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
80
|
140
|
|
3/4"
|
43
|
43
|
70
|
98
|
117
|
10.5
|
4-φ16
|
3
|
3
|
36
|
42
|
9
|
85
|
140
|
|
1 "
|
51
|
51
|
79.5
|
108
|
127
|
10.5
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
93
|
165
|
|
1-1/4"
|
64
|
64
|
89
|
115
|
140
|
11.2
|
4-φ16
|
3
|
3.5
|
42
|
50
|
11
|
104
|
165
|
|
1-1/2"
|
73
|
73
|
98.5
|
125
|
165
|
12.7
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
115
|
195
|
|
2"
|
92
|
92
|
120.5
|
150
|
178
|
14.3
|
4-φ16
|
3.5
|
4.5
|
50
|
70
|
14
|
125
|
195
|
|
2 i pół.
|
105
|
105
|
139.5
|
178
|
190
|
15.9
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
145
|
260
|
|
3 cm
|
127
|
127
|
152.5
|
190
|
203
|
17.5
|
4-φ16
|
4.5
|
5.5
|
70
|
102
|
17
|
152
|
260
|
|
4"
|
157
|
157
|
190.5
|
229
|
229
|
22.3
|
8-φ19
|
4.5
|
5.5
|
70
|
102
|
17
|
180
|
300
|
|
5"
|
186
|
186
|
216
|
254
|
356
|
22.3
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
22
|
210
|
600
|
|
6"
|
216
|
216
|
241.5
|
279
|
394
|
23.9
|
8-φ19
|
5.5
|
6.5
|
102
|
125
|
27
|
225
|
600
|
|
250,4 mm = 1"
|
||||||||||||||
Charakterystyka Titanowego Zaworu Kulkowego:
PiłkaTytułowy zawór kulkowyPod działaniem średniego ciśnienia kula może wywołać pewne przesunięcie i mocno nacisnąć na powierzchnię uszczelniającą końca wyjścia, aby zapewnić uszczelnienie końca wyjścia.Główną zaletą amerykańskiego standarduTytułowy zawór kulkowyjest to, że wykorzystuje doskonałą stabilność i zdolność samo-pasywacji folii tlenkowej utworzonej na metalu tytanu w środowiskach o wysokiej korozji,umożliwiające odporność na silną korozję w różnych trudnych warunkach pracy.
Niski opór przepływu:Zawory kulkowe mają stosunkowo niski opór płynu wśród wszystkich typów zawórów.
Dobry charakter uszczelniający:Wydajność uszczelniająca zaworów kuli tytanowych American Standard jest doskonała. Siedzenie zaworu (pierścień uszczelniający) jest zazwyczaj wykonane z materiałów elastycznych, takich jak PTFE (polytetrafluoroetylen),który zapewnia łatwe uszczelnieniePonadto siła uszczelniająca zaworu kulkowego wzrasta wraz z ciśnieniem środka.
Niezawodne uszczelnienie łodygi:Stąpek zaworu kulkowego obraca się tylko o 90° podczas operacji otwierania i zamykania, więc uszczelnienie opakowania nie jest łatwo uszkodzone.siła uszczelniająca odwrotnej uszczelnienia łodygi wzrasta wraz z ciśnieniem medium.
Specyfikacje techniczne produktu:
| Specyfikacje techniczne produktu: | |
| Wymóg: | Klasa 150-600 lb |
| Średnica nominalna: | 1/2" - 10" |
| Tryb napędu: | Ręcznik, sprzęt, pneumatyczny, hydrauliczny, elektryczny |
| Ciało, Bonnet: | TA1,TA2,TA10,Gr2,Gr3 |
| Piłka: | TA1,TA2,TA10,Gr2,Gr3 |
| Stąb: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| Pierścień uszczelniający: | PTFE,RPTFE,PPL,PEEK |
| Model American Standard Titanium Ball Valve: | Q41F- 150Lb ((Ti), Q41F-300Lb ((Ti), Q41F-600Lb ((Ti), Q341F-150Lb ((Ti), Q341F-300Lb ((Ti), Q341F-600Lb ((Ti), Q341F-150Lb ((A), Q341F-300Lb ((A), Q341F-600Lb ((A) |
| Standardy projektowania: | GB/T12237, API6D, ASME B16.34 |
| Wymiary twarzą w twarz: | GB/T12221, API6D, ASME B16.10 |
| Połączenia paska: | HG,GB,JB,API,ANSI,ISO,BS,DIN,NF,JIS |
| Standardy badań: | JB/T9092,GB/T13927,API6D,API598 |
Wskazówki dotyczące montażu i konserwacji:
Zapewnij odpowiednie ustawienie:Podczas instalacji należy upewnić się, że wszystkie wrota są prawidłowo ustawione, aby zapobiec wyciekom i zapewnić skuteczną kontrolę przepływu.
Użyj kompatybilnych uszczelnienia:W zależności od zastosowania należy wybrać uszczelki kompatybilne z obsługiwanymi płynami i środowiskiem pracy.
Regularna kontrola:Okresowe sprawdzanie, czy nie występują oznaki zużycia lub uszkodzenia, może pomóc utrzymać optymalną wydajność i wydłużyć żywotność zaworu.
Czystość:W zastosowaniach takich jak farmaceutyki i przetwarzanie żywności należy regularnie czyszczyć zawór w celu utrzymania norm higieny.
Powszechne zastosowania zaworu kuli tytanowego:
Wyroby z tworzyw sztucznychsą szeroko stosowane w różnych gałęziach przemysłu ze względu na ich doskonałą odporność na korozję, wysoką wytrzymałość i niską gęstość:
Przemysł chemiczny: Titanowe zawory kulisą powszechnie stosowane do obróbki silnych kwasów, kwasów zasadowych i innych substancji chemicznych o wysokim działaniu żrącym, zapewniając długotrwałe stabilne działanie w trudnych warunkach.zbiorniki magazynowe, i systemy rurociągowe.
Przemysł naftowy i gazowy: Wyroby z tworzyw sztucznychsą stosowane w platformach naftowych na morzu oraz na lądzie w urządzeniach wydobywczych i przetwórczych na polach naftowych w celu odporności na korozję wodą morską i gazem siarkowodorowym. Są odpowiednie do stosowania w rurociągach naftowych,instalacje skropleniania gazu ziemnego, a także rafinerii.
Przemysł farmaceutyczny i spożywczy:Materiał tytanowy spełnia normy higieny, a jego silna odporność na korozję zapobiega reakcjom z produktami farmaceutycznymi lub żywnością, dzięki czemu jest szeroko stosowany w sprzęcie farmaceutycznym i przetwórstwie żywności.Są powszechnie stosowane w systemach oczyszczania wody, reaktory i zbiorniki mieszane.
Inżynieria Morska:Ze względu na doskonałą odporność na korozję wodą morską zawory titanowe wykorzystywane są w konstrukcjach morskich, sprzęcie do odsalania wody morskiej i rurociągach podwodnych.
Przemysł energetyczny:
Tytułowe zawory kulkowestosowane w elektrowniach do obróbki pary o wysokiej temperaturze i wysokim ciśnieniu oraz wody chłodzącej działającej korozyjnie; stosowane są głównie w elektrowniach jądrowych, elektrowniach cieplnych i urządzeniach kogeneracyjnych.
