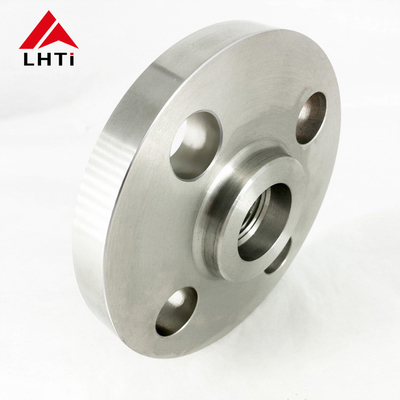

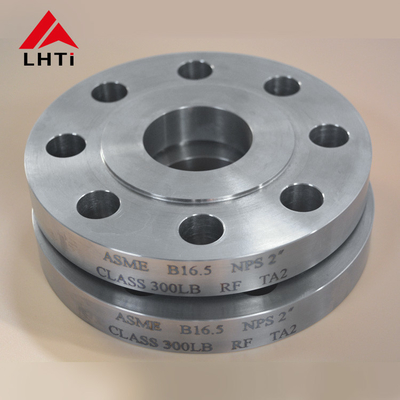

Tytanowa obudowa rurowa Gr2 Gr5 ASME B16.5 SO klasy 150 SORF

2. Stopień ASME B16.5 Tytanium Slip On Flange

Tytuł 2 (Ti-CP):

Skład: Tytuł o komercyjnej czystości zawierający 99,2% tytanu, 0,25% żelaza, 0,3% tlenu i śladowe ilości innych pierwiastków.

Właściwości:

Wytrzymałość: stosunkowo niska w porównaniu z stopami; wyższa niż wiele stali, ale niższa niż stopowe gatunki tytanu.

Odporność na korozję: Doskonała w większości środowisk, zwłaszcza w przypadku chlorów.

Wylosowalność: Dobra walność i wyprodukowalność.

Stosowanie: przetwarzanie chemiczne, środowisko morskie, implanty medyczne (nienoszące obciążenia) i architektura.

Wymagania w odniesieniu do urządzeń objętych niniejszą pozycją:

Skład: Stopy tytanu zawierające 90% tytanu, 6% aluminium i 4% wanadu.

Właściwości:

Wytrzymałość: doskonały stosunek siły do masy, lepszy od tytanu klasy 2.

Odporność na korozję: Dobra odporność na korozję, nie tak wysoka jak w klasie 2, ale odpowiednia do wielu środowisk.

Odporność na temperatury: utrzymuje wytrzymałość w podwyższonych temperaturach, co sprawia, że nadaje się do zastosowań lotniczych i wydajnych.

Zastosowanie: Komponenty lotnicze (samoloty, silniki odrzutowe), wyposażenie morskie, implanty medyczne, komponenty samochodowe i sprzęt sportowy.

3.Specyfikacje dla ASME B16.5 Titanium Slip On Flange

Rozmiar:1/2" (15 NB) do 48" (1200 NB)

Standardy:ANSI B16.5, ANSI B16.47 serii A i B, MSS SP44, ASA, API-605, AWWA, rysunki na zamówienie

Poziom ciśnienia:Klasy 150, 300, 400, 600, 900, 1500, 2500... PN6, PN10, PN16, PN25, PN40, PN64 itd.

Wyroby z stali węglowej:ASTM A105/A105N, A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (Flanża niewidoma do okularów, pierścień spacer/Flanża szpeda), stalowa RST37.2C22.8

Oświetlenie z stali nierdzewnej:Wymagania dotyczące stosowania metody ASTM A182 F202, F304/304L/304H, F316/316L, F316H, F316TI, F310, F321, F904L

Zestaw stali zewnętrznej:ASTM A182 F1, F5, F9, F11, F22, F91

Flanki ze specjalnym stopem ze ślizgiem (SO):Zestawy dupleksowe, super dupleksowe, stopów niklu

Typ powierzchni płaszcza:Twarz płaska (FF), twarz podniesiona (RF), staw typu pierścieniowego (RTJ)

Powierzchniowa obróbka:Farba antyrostyczna, farba czarna olejowa, żółta przejrzysta, z cyku pokryta, galwanizowana na zimno i na gorąco

Usługi o wartości dodanej:Obróbka CNC, skrzydełka na zamówienie

ASME/ANSI B16.5 150lb Ślizg na pasku/normy, wymiary i waga:

4Dlaczego wybieramy titanowe płaszcze

Zmniejszenie masy ciała:Stopy tytanu stosowane w kołnierzach mają doskonały stosunek siły do masy, dzięki czemu są bardzo pożądane w przemyśle lotniczym.Inżynierowie często starają się zmniejszyć masę samolotu, ale jednocześnie utrzymać jego wytrzymałość, aby zwiększyć zużycie paliwa i wydajność lotuFlanki tytanowe znacząco przyczyniają się do osiągnięcia tego celu poprzez zmniejszenie całkowitej masy konstrukcyjnej.

Odporność na korozję: Flanki tytanowe wykazują wyjątkową odporność na korozję, zwłaszcza wobec jonów chlorku występujących w środowisku morskim.Samoloty i śmigłowce działające w takich warunkach wymagają komponentów o solidnej odporności na korozję, gdzie titanowe kołnierze odgrywają istotną rolę.

Wydajność w wysokich temperaturach:Flanki tytanowe utrzymują wytrzymałość i stabilność w wysokich temperaturach, co sprawia, że nadają się do zastosowań takich jak komponenty silników, turbiny gazowe,i silników odrzutowych wymagających materiałów odpornych na ciepłoWytrzymują one wysokie temperatury przepływu powietrza i emisje ciepła, zachowując jednocześnie integralność konstrukcyjną i funkcjonalność.

Wymagania dotyczące wysokiej wytrzymałości:Wysoka wytrzymałość brzytów tytanowych pozwala im wytrzymać obciążenia dynamiczne i naprężenia mechaniczne typowe dla lotnictwa, zapewniając bezpieczeństwo lotu i niezawodność konstrukcyjną.Są powszechnie stosowane w połączeniach krytycznych, takich jak podwozie lądowe, układy skrzydłowe, elementy konstrukcyjne i systemy sterowania lotem.

Odporność na zużycie i zmęczenie:Stopy tytanu zapewniają doskonałą odporność na zmęczenie i zużycie, co jest kluczowe dla zastosowań lotniczych i kosmicznych poddawanych częstemu użytkowaniu i operacjom o wysokiej intensywności.Flanki tytanowe utrzymują stabilną wydajność przez dłuższy czas, zmniejszając ryzyko uszkodzenia i awarii z powodu zmęczenia i zużycia.

5- Opakowania z titanu.

Zapobieganie rdzewie

• VCI (Lotny inhibitor korozji) Opakowanie: Flanki tytanoweMateriał ten uwalnia parę chemiczną, która tworzy warstwę ochronną na powierzchni metalu.
• Powieka tłuszczowa lub olejna:W celu ochrony powierzchni płaszczyzny można nakładać lekką warstwę tłuszczu lub oleju, zwłaszcza w przypadku transportu na duże odległości lub przechowywania przez dłuższy czas.

Ochrona fizyczna

• Węzeł bąbelkowy lub piankowy:Każda płaszczyzna jest zazwyczaj owinięta w folie bąbelkowe lub otoczona pianą w celu zabezpieczenia przed uderzeniem podczas transportu.
• Oddzielniki kartonowe:Jeżeli w jednym pudełku pakowane są wiele kołnierzy, używa się kartonowych separatorów, aby zapobiec ich dotykaniu i potencjalnemu drapania lub uszkodzeniu się nawzajem.

Wytrzymałe opakowania zewnętrzne

• Pozostałe, o masie przekraczającej 20 g/m2są często wysyłane w drewnianych skrzyniach lub skrzyniach ze sklejki, które zapewniają solidną ochronę przed uszkodzeniami mechanicznymi i są układane, ułatwiając łatwiejszą i bezpieczniejszą obsługę.
• Paletyzacja:W przypadku dużych zamówień, płaszcze mogą być paletyzowane.

Wodoszczelność

• Płyty z tworzyw sztucznych:Zewnętrzne skrzynki lub pudełka są często pokryte grubością plastikową, aby chronić przed wilgocią, zwłaszcza w wilgotnym lub wilgotnym środowisku.

Etykietowanie i dokumentacja

• Wyraźne oznakowanie:Każde opakowanie jest wyraźnie oznaczone instrukcjami obsługi, numerami części i szczegółami przeznaczenia, aby zapewnić właściwe obsługiwanie i ułatwić śledzenie.
•
• Dokumenty dotyczące zapewnienia jakości:Certyfikaty jakości, sprawozdania z badań materiałów i certyfikaty zgodności są często zawarte w opakowaniu lub dostarczane oddzielnie w celu zapewnienia identyfikowalności i zgodności ze standardami branżowymi.

6Zastosowania ANSI B16.5 Titanium Slip On Flange

• Budowa rurociągów:Używane do łączenia części rurociągów, zapewniając bezpieczne i bezciekowe połączenia podczas transportu płynów.
• Rafinerie i zakłady petrochemiczne:Instalacja w urządzeniach przetwórczych do łączenia zbiorników, reaktorów i wymienników ciepła, w których konieczna jest odporność na działanie żrących chemikaliów.
• Platformy Offshore:Wykorzystywane w morskich platformach wiertniczych i platformach produkcyjnych, aby wytrzymać środowiska morskie i trudne warunki pogodowe.
• Instalacje przetwarzania gazu:Używane w sprężarkach, pompach i zaworach w celu utrzymania integralności i bezpieczeństwa pracy.
