| Nazwa marki: | LHTi |
| Numer modelu: | Kołnierz zaślepiający Ti Gr2 Gr5 Gr7 |
| MOQ: | 1-5 sztuk |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |

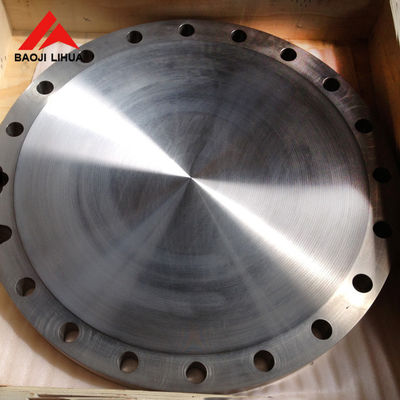

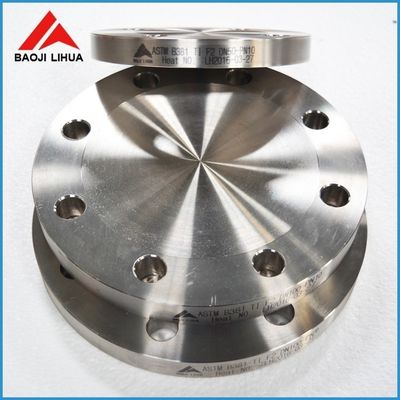

ASME B16.5 Klasa 150 Tytanowa ślepa bryczka Ti Gr2 Gr5 Gr7 Ślepa bryczka rurowa z podniesioną twarzą do usług rurociągowych
1.Wprowadzenie produktu i firmy
Nasza firma oferuje szeroki wybórFlanki tytanowe klasy 2, 5 i 7, w tym płaszcze ślepe, płaszcze zwojowe i płaszcze ślizgowe zaprojektowane specjalnie do zastosowań w rurze tytanowej.5 i średnice otworów charakterystycznych zgodne z normą ASME B36.9M Sch-40S standardy rurociągów ściennych.
2Informacje o produkcie ASME B16.5 Titaniumowa Ślepa Flanka
ASME B16.5 klasy 150 titanowa ślepa flanszka to specyficzny typ flanszki zaprojektowany i wyprodukowany zgodnie z normą ASME B16.5 do stosowania w zastosowaniach niskiego ciśnienia.Wprowadzenie do normy ASME B16.5 Ślepa flansa z tytanu klasy 150, określająca różne klasy, takie jak titan klasy 2 (Ti Gr2), titan klasy 5 (Ti Gr5) i titan klasy 7 (Ti Gr7):
Standardy ASME B16.5:
Zakres: ASME B16.5 jest normą opublikowaną przez Amerykańskie Towarzystwo Inżynierów Mechanicznych (ASME), obejmującą wymiary, tolerancje, materiały, oznakowanie,i badania dla kołnierzy rur i kołnierzy z kołnierzami.
Klasa 150: Klasa 150 odnosi się do wartości ciśnienia obudowy, co oznacza, że może wytrzymać ciśnienie do 150 funtów na cal kwadratowy (psi) w temperaturze otoczenia.Ta klasa nadaje się do zastosowań niskiego ciśnienia.
Tytuły tytanu:
Tytuł tytanu klasy 2 (Ti Gr2): Tytuł tytanu o komercyjnej czystości (CP titan) klasy 2 jest najczęstszą klasą tytanu stosowaną w zastosowaniach przemysłowych ze względu na doskonałą odporność na korozję, formowalność,i spawalność.
Tytuł 5 (Ti Gr5): Znany jako Ti-6Al-4V, ten stop tytanu jest szeroko stosowany w przemyśle lotniczym, morskim i chemicznym ze względu na wysoką wytrzymałość, wytrzymałość i odporność na ciepło.
Tytuł tytanu 7 (Ti Gr7): Ten stop tytanu zawiera paladium, które zwiększa odporność na korozję w środowiskach redukcyjnych i lekko utleniających.,Na przykład w zastosowaniach chemicznych i morskich.
Cechy projektowe:
Rodzaj powierzchni: Ślepa obudowa może być wyposażona w podniesioną powierzchnię (RF), płaską powierzchnię (FF) lub połączenie typu pierścienia (RTJ), w zależności od wymogów uszczelniających zastosowania.
Wymiary: w normie ASME B16.5 określono wymiary, takie jak średnica zewnętrzna (OD), średnica koła śruby (BC), średnica otworu śruby (BH) oraz całkowita grubość bramki (T),zapewniające kompatybilność i wymienność z innymi normami ASME B16.5 kołnierzy.
3. ASME B16.5 Tytanowe płaszcze niewidome klasy 2, 5 i 7
Tytuł 2 (Ti-CP):
Skład: Tytuł o komercyjnej czystości zawierający 99,2% tytanu, 0,25% żelaza, 0,3% tlenu i śladowe ilości innych pierwiastków.
Właściwości:
Wytrzymałość: stosunkowo niska w porównaniu z stopami; wyższa niż wiele stali, ale niższa niż stopowe gatunki tytanu.
Odporność na korozję: Doskonała w większości środowisk, zwłaszcza w przypadku chlorów.
Wylosowalność: Dobra walność i wyprodukowalność.
Stosowanie: przetwarzanie chemiczne, środowisko morskie, implanty medyczne (nienoszące obciążenia) i architektura.
Wymagania w odniesieniu do urządzeń objętych niniejszą pozycją:
Skład: Stopy tytanu zawierające 90% tytanu, 6% aluminium i 4% wanadu.
Właściwości:
Wytrzymałość: doskonały stosunek siły do masy, lepszy od tytanu klasy 2.
Odporność na korozję: Dobra odporność na korozję, nie tak wysoka jak w klasie 2, ale odpowiednia do wielu środowisk.
Odporność na temperatury: utrzymuje wytrzymałość w podwyższonych temperaturach, co sprawia, że nadaje się do zastosowań lotniczych i wydajnych.
Zastosowanie: Komponenty lotnicze (samoloty, silniki odrzutowe), wyposażenie morskie, implanty medyczne, komponenty samochodowe i sprzęt sportowy.
Tytuł 7 (Ti-0,15Pd):
Skład: stop tytanu z dodatkiem 0,15% palladu.
Właściwości:
Odporność na korozję: Doskonała odporność na korozję, szczególnie w środowiskach redukcyjnych.
Wylotowość: dobra, nadająca się do spawania i wytwarzania.
Wytrzymałość: niższa w porównaniu z klasą 5, ale odpowiednia do wielu zastosowań.
Stosowanie: przetwarzanie chemiczne, zakłady odsalania, środowisko morskie i inne zastosowania wymagające wyższej odporności na korozję.
| Wymogi chemiczne | |||||||||||
| N | C | H | Fe | O | Al. | V | Pd | Mo. | Ni | Ty | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
4Specyfikacje ANSI B16.5 Titanium Blind Flange Class 150
| Nominalny rozmiar rury (calowy) |
Klasa 150 | ||||
|---|---|---|---|---|---|
| Średnica Flanka (calowy) |
Nie, nie, nie. z Śruby |
Średnica Śruby (calowy) |
Średnica Otwory w śruby (calowy) |
Bolt Krąg (calowy) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-1/2 | 4 | 1/2 | 0.62 | 2-3/8 |
| 3/4 | 3-7/8 | 4 | 1/2 | 0.62 | 2-3/4 |
| 1 | 4-1/4 | 4 | 1/2 | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4 | 1/2 | 0.62 | 3-1/2 |
| 1-1/2 | 5 | 4 | 1/2 | 0.62 | 3-7/8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2-1/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 |
| 3 | 7-1/2 | 4 | 5/8 | 0.75 | 6 |
| 3-1/2 | 8-1/2 | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7-1/2 |
| 5 | 10 | 8 | 3/4 | 0.88 | 8-1/2 |
| 6 | 11 | 8 | 3/4 | 0.88 | 9-1/2 |
| 8 | 13/2 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | 14-1/4 |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | 23-1/2 | 16 | 1 | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20 | 27-1/2 | 20 | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1-1/4 | 1.38 | 29-1/2 |
5. ZaletyTytanowe płaszcze ślepe w przemyśle
6. Zastosowania ASME B16.5 Titanium Blind Flange
7. Tytanowa inspekcja ślepego paska
Certyfikat EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesJest wydawany przez producenta i weryfikuje, że materiał spełnia wymagane normy.
Certyfikat surowców:
Świadectwo to zawiera szczegółowe informacje na temat surowców stosowanych do produkcji flans tytanowych, w tym takie informacje jak pochodzenie surowców, ich skład,oraz wszelkich stosownych wyników badań materiałówZapewnia to identyfikowalność i kontrolę jakości od początkowego etapu zakupu materiałów.
100% wykrywanie błędów ultradźwiękowych:
Badanie ultradźwiękowe (UT) to niezniszczająca metoda badawcza stosowana do wykrywania wad wewnętrznych i powierzchniowych w brzytkach tytanowych.100% pokrycia UT oznacza, że wszystkie kołnierze podlegają gruntownym badaniom w celu zapewnienia, że nie ma wad, które mogłyby zagrozić ich integralności konstrukcyjnej lub wydajności.
Badanie hydrostatyczne:
Badanie to polega na poddawaniu titanowej kołnierze ciśnienia wodą lub innym płynem do ustalonego z góry poziomu ciśnienia.Ocenia zdolność kołnierza do wytrzymania ciśnienia bez wycieku lub deformacji, zapewniając spełnienie określonych parametrów ciśnienia i wymogów bezpieczeństwa.
Sprawozdanie z inspekcji ze strony strony trzeciej:
Sprawozdanie to jest prowadzone przez niezależną agencję lub organ kontroli zewnętrznej.potwierdzające zgodność z obowiązującymi normami, specyfikacji i wymogów klientów.
