| Nazwa marki: | LHTi |
| Numer modelu: | Tytanowy kołnierz wsuwany |
| MOQ: | 1-5 sztuk |
| Cena £: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |

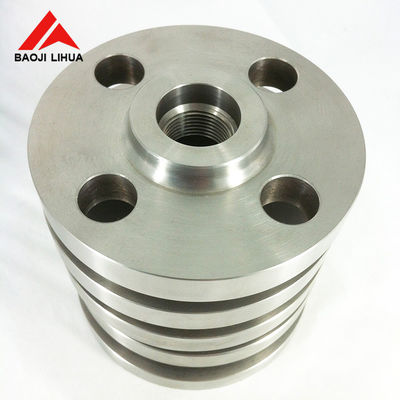

SO Flange Gr2 Gr12 ASME/ANSI B16.5 Titanium Slip On Flange Class 300 SORF Wzniesiona twarz dla przemysłu oczyszczania wody
1.Wprowadzenie produktu ASME B16.5 Titanium Slip On Flange
o pojemności nieprzekraczającej 10 WZestaw tytanu klasy II, zgodny z normami ASME B16.5, odgrywa kluczową rolę w przemyśle naftowym i gazowym.Flanki z podwyższonymi powierzchniami są zaprojektowane w celu zapewnienia bezpiecznych i bezciekowych połączeń w rurociągach i sprzęcie poddanym wysokim ciśnieniom i korozyjnym środowiskuNiniejszy artykuł analizuje specyfikacje, właściwości i zastosowania płaszczyzn titanowych z podwyższoną twarzą klasy 150 klasy 2 ASME B16.5,podkreślanie ich znaczenia w zakresie zwiększania efektywności i niezawodności operacyjnej w sektorze ropy naftowej i gazu ziemnego.
Przemysł naftowy i gazowy w dużym stopniu opiera się na solidnych i trwałych komponentach w celu utrzymania integralności systemów i urządzeń rurociągowych.Flanki z titanu są preferowane ze względu na ich wyjątkową odporność na korozję i właściwości mechaniczneW tym artykule analizowano skład strukturalny, standardy wymiarowe, funkcjonowanie urządzeń i ich funkcjonowanie w procesie produkcji.i atrybuty wydajności ASME B16.5 Flanki ślizgowe z tytanu klasy 2 klasy 150 z podwyższoną powierzchnią, szczegółowo opisujące ich rolę w rozwiązywaniu wyzwań związanych z transportem płynów, wysokimi temperaturami,i agresywnych nośników występujących w operacjach naftowych i gazowych.
Materiały i konstrukcja:
Funkcja i zastosowania:
Korzyści:
2. ASME B16.5 Tytanowy ślizg na pasku klasy 2 i 12
Skład:
Tytuł 2:Tytuł klasy 2 to komercyjnie czysty stop tytanu (CP titan), zawierający około 99,2% tytanu, z śladami tlenu, azotu, węgla i wodoru.Jest to najczęściej stosowany rodzaj tytanu ze względu na doskonałą odporność na korozję, formowalność i spawalność.
Titanu klasy 12:Tytan klasy 12 to stopiona stopa, składająca się głównie z tytanu z 0,3% molibdenu i 0,8% niklu.Stop ten zwiększa swoją wytrzymałość i wytrzymałość w porównaniu z stopą 2, zachowując przy tym dobrą spawalność i odporność na korozję.
Siła i właściwości mechaniczne:
Tytuł 2:Tytuł klasy 2 ma stosunkowo niższą wytrzymałość w porównaniu z stopami stopowymi, takimi jak klasy 12. Oferuje umiarkowaną wytrzymałość w połączeniu z doskonałą elastycznością i formowalnością,o pojemności nieprzekraczającej 10 W.
Titanu klasy 12:Tytan klasy 12 wykazuje wyższą wytrzymałość niż titan klasy 2 ze względu na elementy stopu molibdenu i niklu.Zapewnia lepsze właściwości mechaniczne i lepszą odporność na korozję szczelin i pęknięcie korozji naprężeniowej w agresywnych środowiskach.
Odporność na korozję:
Tytuł 2:Tytuł 2 zapewnia doskonałą odporność na korozję w środowiskach utleniających i lekko redukujących, w tym w wodzie morskiej i chlorikach.Jest odpowiedni do szerokiego zakresu zastosowań przemysłowych, w których odporność na korozję jest kluczowa.
Titanu klasy 12:Titan klasy 12 utrzymuje dobrą odporność na korozję podobną do klasy 2, ale zapewnia zwiększoną odporność w bardziej agresywnych środowiskach chemicznych ze względu na skład stopów.Jest to szczególnie przydatne w przetwarzaniu chemicznym i zastosowaniach morskich..
Wylotowość:
Tytuł 2:Tytan klasy 2 jest bardzo spawalny przy użyciu powszechnych technik spawania, takich jak spawanie TIG (gaz obojętny wolframu) i spawanie rezystancyjne.Zachowuje odporność na korozję i właściwości mechaniczne po spawaniu.
Titanu klasy 12:Tytan klasy 12 wykazuje również dobrą spawalność, chociaż należy zwrócić szczególną uwagę, aby uniknąć zanieczyszczenia podczas spawania.Właściwe procedury zapewniają utrzymanie właściwości stopów w strefie spawania.
3.Specyfikacje dla ASME B16.5 Klasy 300 Titanium Slip On Flange
| ASME B16.5 Klasa 300 Titanium Slip On Flange | |||||||||
| - Nie. Rury Wielkość |
Flanka Dia. |
Flanka Gęste |
Hub Dia, w bazie. | Podniesiony Twarz Dia. |
Nie, nie, nie. z Otwory |
Dia. Z Śruby |
Dia. z Bolt Circle | Nudzony Dia. |
Długość Przez Hub |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
| ANSI B16.5 | Wskaźnik ciśnienia dla płaszczyzn tytanowych | ||||||
| Temperatura °F | Klasa 150 | Klasa 300 | Klasa 400 | Klasa 600 | Klasy 900 | Klasa 1500 | Klasa 2500 |
| -20 do 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4. ZaletyTytanowe skrzyżowanie na paskach w przemyśle
5Zastosowania ANSI B16.5 Titanium Slip On Flange
