Szczegóły Produktu
Miejsce pochodzenia: Chiny Baoji
Nazwa handlowa: LHTi
Orzecznictwo: ISO9001:2015
Numer modelu: Kołnierz SO
Warunki płatności i wysyłki
Minimalne zamówienie: 5
Cena: USD$25/pcs--USD$80/pcs
Szczegóły pakowania: Owinięty pianką zawartą w pudełku ze sklejki na eksport
Czas dostawy: 10 dni roboczych
Możliwość Supply: 5000 sztuk miesięcznie
Materiał: |
F2 F7 F12 |
Standard: |
ANSI 16,5 |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rodzaj: |
Kołnierz SO |
Aplikacja: |
Złączki rurowe |
Testowanie: |
UT% PT% |
Powierzchnia: |
Błyszczący |
Nazwa produktu: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Kołnierz wsuwany tytanowy RF Ø2" 300# |
Materiał: |
F2 F7 F12 |
Standard: |
ANSI 16,5 |
Powierzchnia uszczelniająca: |
RF, FF, TG, RJ itp. |
Rodzaj: |
Kołnierz SO |
Aplikacja: |
Złączki rurowe |
Testowanie: |
UT% PT% |
Powierzchnia: |
Błyszczący |
Nazwa produktu: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Kołnierz wsuwany tytanowy RF Ø2" 300# |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Kołnierz wsuwany tytanowy RF Ø2" 300#
Tytanowy kołnierz poślizgowy jest szeroko stosowany w przemyśle petrochemicznym, naftowym i gazowym, energetyce, transporcie cieczy luzem, przemyśle chemicznym, farmaceutycznym, celulozowo-papierniczym, tekstylnym i innych gałęziach przemysłu.Wszystkie nasze kołnierze tytanowe są produkowane zgodnie z międzynarodowymi standardami.Kołnierze tytanowe są pakowane tak, aby nie uległy uszkodzeniu podczas transportu.W przypadku eksportu standardowe opakowanie eksportowe odbywa się w skrzyniach ze sklejki.Wszystkie kołnierze tytanowe są oznaczone klasą, numerem partii, rozmiarem, stopniem i naszym znakiem towarowym.Akceptujemy również niestandardowe oznaczenia na kołnierzach tytanowych.
ANSI B16.5 Tytanowy kołnierz ślizgowy
Nazwa produktu: Tytanowy kołnierz SO
Norma: ANSI / ASME B16.5
Materiał: Gr1 Gr2 Gr5 Gr7 Gr12
aplikacji: Przemysł chemiczny
Powierzchnia uszczelniająca: RF, FF, TG, RJ itp.
Rozmiar: 1/2 ''~ 80'' (DN10 ~ 3600)
Ciśnienie: 150 #-2500 #
Powierzchnia: polerowana
Technika: kuta i obrabiana CNC
Inspekcja: UT% PT%
Certyfikat: ISO9001, TUV itp.
MOQ: 1 szt.
| ANSI B16.5 Tytanowy kołnierz ślizgowy klasy 150 | |||||||||
| Nie m.Wielkość rury | Średnica kołnierza | Kołnierz gruby | Średnica piastyW bazie | Uniesiona twarz Dia. | Liczba otworów | Śr.Śruby | Śr.Okrągłego Śruby | Średnica otworu | Długość przez piasty |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0,88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1,09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1,36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1,70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2,44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2,94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3,57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4,57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5,66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6,72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
| ANSI B 16.5 Tytanowy kołnierz ślizgowy Klasa 300 | |||||||||
| Nie m.Wielkość rury | Średnica kołnierza | Kołnierz gruby | Średnica piastyW bazie | Uniesiona twarz Dia. | Liczba otworów | Śr.Śruby | Śr.Okrągłego Śruby | Średnica otworu | Długość przez piasty |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0,88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1,09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1,36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1,70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1,95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2,44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2,94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3,57 | 1-11/16 |

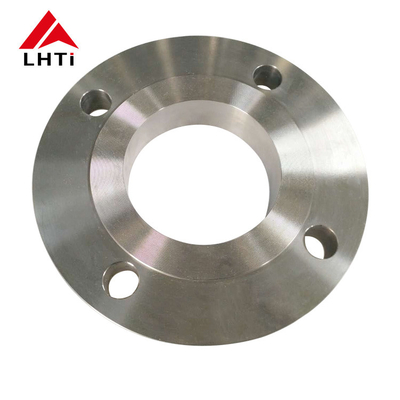

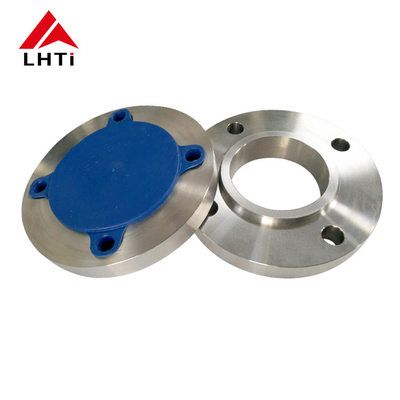

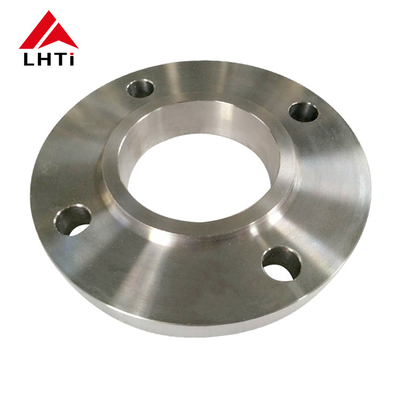

Szczegółowe obrazy ANSI B16.5 Titanium Slip On Flange

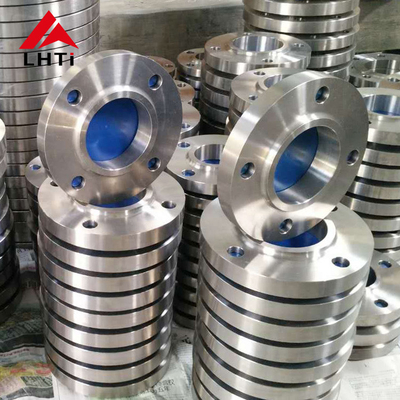

Pakiet kołnierza tytanowego
