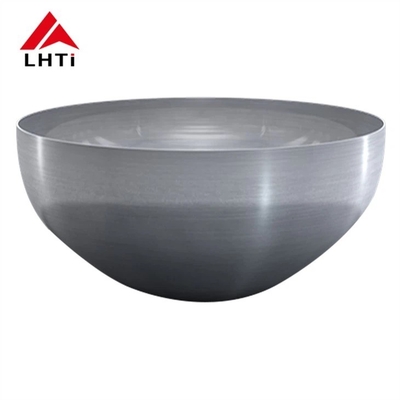

Tytanowa głowica półkułowa (zwana również głowicą w kształcie talerza tytanowego lub głowicą talerza tytanowego) jest kluczowym elementem naczyń ciśnieniowych, zbiorników magazynowych,i innych urządzeń przemysłowych, których kształt i właściwości materiałowe są niezbędne do wytrzymania ciśnienia wewnętrznegoGłowy te są często stosowane w przemyśle chemicznym, petrochemicznym,i przemysłu energetycznego ze względu na ich doskonałą odporność na korozję i stosunek wytrzymałości do masy.

Rodzaje głowic półkularnych tytanu w oparciu o klasy tytanu

Głowy półkubicze tytanu mogą być wytwarzane z różnych klas tytanu, a każda klasa oferuje różne zalety w zależności od zastosowania.Wspólne klasy stosowane dla tych głów to klasa 1, 2 i 5 stopnia.

1Tytanowa głowa półkuła

Titanium klasy 1 jest komercyjnie czystym tytanem o najniższej zawartości stopów.Ma dobrą formowalność i spawalność, ale niższą wytrzymałość w porównaniu z innymi stopami tytanu.

• Kluczowe właściwości:

  • Odporność na korozję: Doskonała odporność na większość kwasów, wodę morską i oksydujące środowiska.
  • Wytrzymałość: Najniższa wytrzymałość wśród gatunków tytanu, ale nadal mocniejsza niż wiele innych metali, takich jak aluminium i stal nierdzewna.
  • Wylotowość: Bardzo dobra, idealna do formowania skomplikowanych kształtów, takich jak głowice półkuli.
  • Zastosowania: Idealne do zastosowań wymagających odporności na korozję, ale w których wysoka wytrzymałość nie jest głównym problemem.

• Typowe zastosowania:

  • Wymienniki ciepła, zbiorniki, zbiorniki i rurociągi w procesie chemicznym.
  • Sprzęt morski, zwłaszcza w środowisku morskim.

2Tytanowa głowa półkułowa klasy 2

Tytuł 2 jest najczęściej stosowanym stopem tytanu. Ma nieco wyższą wytrzymałość niż stopień 1 i zachowuje podobne doskonałe właściwości odporności na korozję.Jest również bardzo łatwy do spawania i formowania w skomplikowane kształty jak półkubice głowy.

• Kluczowe właściwości:

  • Odporność na korozję: Wyjątkowa odporność na różne kwasy, wodę morską i chemikalia.
  • Wytrzymałość: wyższa niż w klasie 1, co sprawia, że nadaje się do bardziej wymagających zastosowań konstrukcyjnych.
  • Wylotowość: Dobra spawalność, często stosowana w zastosowaniach wymagających wysokiej jakości spawania.
  • Możliwość formowania: Można go łatwo obrobić na zimno, co sprawia, że nadaje się do formowania półkuli i innych skomplikowanych kształtów.

• Typowe zastosowania:

  • Naczynia ciśnieniowe, wymienniki ciepła i zbiorniki w przemyśle chemicznym, petrochemicznym i energetycznym.
  • Aplikacje lotnicze i morskie.

3Tytanium klasy 5 Głowa półkułowa (Ti-6Al-4V)

Tytuł 5 to stop składający się z 90% tytanu, 6% aluminium i 4% wanadu.o wyższej wytrzymałości i wyższej odporności na ciepło w porównaniu z klasą 1 i klasą 2Dzięki temu nadaje się do zastosowań, w których wymagana jest zarówno wysoka wytrzymałość, jak i odporność na korozję.

• Kluczowe właściwości:

  • Wytrzymałość: Jeden z najsilniejszych stopów tytanu, o wytrzymałości na rozciąganie około 900 MPa (w porównaniu z około 400-550 MPa dla klasy 1 i klasy 2).
  • Odporność na korozję: Doskonała odporność na korozję, choć nieco mniejsza niż w przypadku klasy 1 i 2 w ekstremalnie agresywnych warunkach.
  • Odporność na ciepło: Wyższa odporność na wysokie temperatury w porównaniu z innymi gatunkami tytanu, co sprawia, że nadaje się do zastosowań w wysokich temperaturach.
  • Wylotowość: umiarkowana. Chociaż można ją spać, należy uważać, aby uniknąć problemów, takich jak absorpcja wodoru, która może wpływać na jej właściwości mechaniczne.

• Typowe zastosowania:

  • Aplikacje lotnicze i przemysłowe o wysokiej wydajności, w których kluczowa jest wysoka wytrzymałość i odporność na korozję.
  • Naczynia ciśnieniowe i wymienniki ciepła w środowiskach o wysokiej temperaturze, takie jak w przemyśle naftowym i gazowym oraz w przemyśle wytwarzania energii.

Proces wytwarzania głowicy półkułowej tytanu

Tytanowe głowice półkułowe są zazwyczaj produkowane przy użyciu procesów takich jak głębokie rysowanie, formowanie na gorąco lub tłoczenie.

1. Przygotowanie arkuszy: arkusze ze stopu tytanu są cięte do wymaganego rozmiaru.
2. Formowanie: Tablica tytanu jest podgrzewana, a następnie tłoczona lub ciągnięta do kształtu półkułowego za pomocą prasy lub matrycy formowania.
3. Spawanie: w razie potrzeby głowica półkułowa jest spawana do cylindrycznego ciała zbiornika lub zbiornika.Spawanie tytanu wymaga starannej kontroli ciepła i środowiska spawania w celu zapobiegania zanieczyszczeniu.
4. Po przetworzeniu: po formowaniu i spawaniu głowice półkule tytanu mogą być poddawane zabiegom takim jak pikling, polerowanie lub pasywacja w celu zwiększenia odporności na korozję i jakości powierzchni.

Zalety głowic półkularnych z tytanu

1. Odporność na korozję:
   • Stopy tytanu, zwłaszcza stopnia 1 i 2, są znane ze swojej wyższej odporności na korozję, co ma kluczowe znaczenie w środowisku chemicznym i morskim.
2. Wskaźnik siły do masy:
   • Tytanium ma wysoki stosunek wytrzymałości do masy, co oznacza, że głowice mogą wytrzymać wysokie ciśnienie wewnętrzne bez znacznego zwiększenia masy,co jest ważne w przemyśle lotniczym i morskim..
3. Długowieczność:
   • Ze względu na doskonałą odporność tytanu na korozję głowice półkułowe wykonane z tego materiału mają długą żywotność przy minimalnej konserwacji.
4. Odporność na wysokie temperatury:
   • W szczególności gatunek 5 tytanu jest odpowiedni do zastosowań w warunkach wysokiej temperatury, zapewniając integralność konstrukcyjną w warunkach ekstremalnego ciepła.
5. Biokompatybilność:
   • Tytan klasy 1 i 2 jest biokompatybilny, co czyni je idealnymi do zastosowań w sprzęcie medycznym, takim jak implanty i instrumenty chirurgiczne.

Zastosowania głowic półkułowych tytanu

1. Naczynia ciśnieniowe:
   • Używane w przemyśle petrochemicznym, farmaceutycznym i przetwórstwie żywności, gdzie wewnętrzne ciśnienie musi być bezpiecznie ograniczone.
2. Wymienniki ciepła:
   • Głowice tytanowe są stosowane w wymiennikach ciepła ze względu na ich odporność na korozję i zdolność do wytrzymania dużych obciążeń termicznych.
3. Zbiorniki magazynowe:
   • Używane w zbiornikach magazynowych, które wymagają doskonałej odporności na korozję chemiczną lub kwasy.
4. W przemyśle lotniczym:
   • Siła i lekkie właściwości tytanu sprawiają, że jest on idealny do zastosowań w przemyśle lotniczym, w tym w zbiornikach paliwa i komponentach ciśnieniowych.
5. Zastosowanie na morzu:
   • Idealnie nadaje się do kontaktu z wodą morską, gdzie niezbędna jest odporność tytanu na korozję wywołaną chlorkiem.
6. Produkcja energii:
   • Wykorzystywane w budowie reaktorów i innych komponentów wysokiego ciśnienia i wysokiej temperatury w przemyśle wytwarzania energii.

Rodzaje głowic naczynia według kształtu

Głowy naczynia są klasyfikowane na podstawie ich geometrycznych kształtów, a każdy typ spełnia określone potrzeby strukturalne lub funkcjonalne.

Głowy wypukłe:

• Głowy te mają zewnętrzną wypukłą powierzchnię i są powszechnie stosowane w celu zapewnienia integralności konstrukcyjnej pojemników, które muszą wytrzymać ciśnienie wewnętrzne.
• Przykłady to głowy półkułowe, głowy owalne, głowy dyskowe i głowy kuliste bez płaszczyzn.
• Głowy półkułowe są często stosowane w zbiornikach wysokiego ciśnienia, ponieważ ich kształt może równomiernie rozdzielać ciśnienie wewnętrzne.
• Głowy owalne i głowy dyskowe mogą być również stosowane w zależności od wymogów projektowych i ciśnienia.
• Niektóre butle gazowe wykorzystują wypukłe głowice wewnętrzne, czasami określane jako połączone głowice dolne, które zwiększają wytrzymałość i bezpieczeństwo, zapewniając bardziej wydajne rozkładany ładunek.

Głowy stożkowe:

• Głowy stożkowe mają kształt spinalny i są zazwyczaj stosowane w zastosowaniach, w których konieczne jest płynne przejście między kształtem cylindrycznym a stożkowym,Na przykład w niektórych typach reaktorów i wież..
• Głowy te są szczególnie przydatne w obróbce zarówno wewnętrznych, jak i zewnętrznych naprężeń ze względu na ich skurczowy charakter.

Głowy płaskie:

• Głowy płaskie są rzadziej spotykane niż głowy wypukłe lub stożkowe i są stosowane w pojemnikach, w których ciśnienie wewnętrzne jest stosunkowo niskie lub nie występuje.Są one prostsze w produkcji i spawaniu, ale na ogół są mniej skuteczne w obsłudze wysokiego ciśnienia wewnętrznego.

Formy kombinacji:

• Niektóre głowice łączą różne kształty geometryczne w celu osiągnięcia określonych korzyści konstrukcyjnych lub konstrukcyjnych.spełnienie potrzeb funkcjonalnych statku.

(głowa naczyniowa z tytanu) DIN28013:

Procedury produkcyjne dla głowic naczyniowych z tytanu

Produkcja głowic z tytanu obejmuje kilka krytycznych etapów, aby zapewnić, że materiał spełnia rygorystyczne wymagania dotyczące wytrzymałości, odporności na korozję i wykończenia powierzchni.Oto rozbiórka procesu produkcji:

Początkowa produkcja płyt tytanowych lub płyt stalowych platerowanych

• Proces: Produkcja rozpoczyna się od tworzenia płyt tytanowych lub platerowanych płyt stalowych, które zostaną uformowane w głowice naczyniowe.Płyty te są czystym tytanem lub stopami tytanu i mogą również obejmować pokrycie innymi metaliami w celu zwiększenia właściwości.
• Inspekcja: Pierwsze płyty są sprawdzane pod kątem wad materiału, takich jak pęknięcia, niespójności lub zanieczyszczenia.

Czyszczenie i szlifowanie powierzchni płyty

• Proces: powierzchnie płyt tytanowych są dokładnie oczyszczane, aby usunąć wszelkie utlenianie, tłuszcz lub inne zanieczyszczenia.powierzchnie są mielone do gładkiego wykończenia w celu przygotowania się do procesu formowania.

Ochrona powłok i farba

• Proces: Na płytę nakłada się powłokę ochronną, aby zapobiec uszkodzeniu podczas formowania i obróbki.Farba może być stosowana w celu zapewnienia dalszej odporności na korozję lub w celach estetycznych.

Formowanie (formowanie na gorąco lub na zimno)

• Proces: Płytka tytanu jest następnie formowana w kształt naczynia, albo poprzez formowanie na gorąco (w podwyższonych temperaturach w celu zwiększenia plastyczności) lub formowanie na zimno (w temperaturze pokojowej).Proces ten kształtuje płytkę w pożądanej konfiguracji głowy naczynia, które mogą być półkule, eliptyczne lub stożkowe.

Przygotowanie do cięcia i szlifowania

• Proces: Po ukształtowaniu głowica jest przygotowana do cięcia, nadmiar materiału jest przycinany, a krawędzie mielone, aby zapewnić czyste i jednolite wykończenie.

Ogrzewanie

• Proces: Ogrzewanie polega na zanurzeniu głowicy naczynia tytanowego w kąpieli kwasowej w celu usunięcia wszelkich łusek, warstwy tlenku lub zanieczyszczeń powstałych podczas procesu formowania i spawania.Ten krok zapewnia głowicy naczynia ma czystą powierzchnię do dalszego przetwarzania.

Badania UT i PT

• Proces: Badanie ultradźwiękowe (UT) i badania penetranckie (PT) są przeprowadzane w celu wykrycia odpowiednio wad wewnętrznych lub powierzchniowych.Te metody badań nieniszczących zapewniają integralność strukturalną głowicy talerza tytanowego.

Polerowanie powierzchni zgodnie z wymaganiami

• Proces: Jeśli wymagana jest specyficzna wykończenie powierzchni (np. wysokiego połysku lub satynu), do osiągnięcia pożądanego wyglądu i gładkości wykonuje się polerowanie.Zwiększa to również odporność powierzchni na korozję.

Ostateczna inspekcja

• Proces: Przeprowadza się ostateczną inspekcję, aby upewnić się, że głowica talerza tytanowego spełnia wszystkie określone wymagania, w tym wymiary, standardy jakości i kryteria wydajności.Wszelkie wady lub rozbieżności są rozwiązywane przed przejściem do następnego etapu.

Opakowanie

• Proces: po przejściu wszystkich kontroli głowica tytanowa jest starannie pakowana do wysyłki.zapewnienie, aby dotarły w doskonałym stanie do miejsca instalacji.

Specyfikacje głowic tytanowych:

Skład chemiczny

Właściwości mechaniczne
