Kołnierz tytanowy ASME B16.5 Klasa 150 Gr5 Gr7

Kołnierz tytanowy ASME B16.5 Klasa 150 Gr5 Gr7

Większość kołnierzy tytanowych jest wykonana w gatunku 2, ponieważ jest tani i wybaczający. Ta strona dotyczy dwóch przypadków, gdy gatunek 2 jest błędną odpowiedzią: linia, w której kołnierz musi przenosić wysokie ciśnienie lub powtarzalne obciążenie mechaniczne, oraz linia, w której medium jest kwas redukujący, który atakuje czysty gatunek. Oba są dostarczane w klasie ASME B16.5 150 w wykonaniu nakładanym z podniesioną powierzchnią styku, dzięki czemu uszczelka, śruba i harmonogram uszczelek już używane w zakładzie nie muszą być zmieniane.

Gr5 dla wytrzymałości w mniejszej obudowie

Gatunek 5, Ti-6Al-4V, osiąga 895 MPa naprężenia rozciągającego i 828 MPa granicy plastyczności, czyli około dwa i pół raza więcej niż gatunek 2. W przypadku kołnierza oznacza to, że to samo połączenie można wykonać przy mniejszej ilości metalu, dlatego Gr5 jest wybierany w kompaktowych modułach, w kolektorach wtryskowych pod wysokim ciśnieniem i na sprzęcie, gdzie kołnierz musi mieścić się w ciasnej obudowie. Stop zachowuje swoją wytrzymałość do około 400 C, więc kołnierz Gr5 pozostaje sztywny tam, gdzie czysty kołnierz tytanowy zacząłby się pełzać pod obciążeniem śrubowym.

Gr7 dla kwasów redukujących

Gatunek 7 dodaje 0,12 do 0,25 procent palladu. Pallad podnosi potencjał korozyjny warstwy powierzchniowej, dzięki czemu metal zachowuje swoją warstwę pasywną w środowiskach redukujących, gdzie gatunek 2 by się rozpuszczał: kwas solny, kwas siarkowy o umiarkowanym stężeniu, gorące solanki chlorkowe i niektóre kwasy organiczne. Kołnierze w Gr7 są powszechne na ramionach do rozładunku kwasów, liniach trawienia i zakładach chlor-alkalicznych, gdzie rurociąg jest już Gr7, a kołnierz gatunku 2 stałby się najsłabszym punktem systemu.

Gr5 i Gr7 w skrócie

Szczegóły ASME B16.5, które mają znaczenie na miejscu

Wzór śrub jest w calach, więc uszczelka ASME klasy 150 i śruby calowe pasują bez adapterów, w przeciwieństwie do kołnierza DIN o podobnym rozmiarze. Klasa 150 obejmuje szeroki zakres rozmiarów przy niskim ciśnieniu; powyżej około 180 C dopuszczalne ciśnienie spada i zazwyczaj określa się wzór klasy 300. Kołnierze nakładane są spawane dwoma spawami pachwinowymi, co nadaje się do prefabrykacji na miejscu, podczas gdy szyjka spawana w tym samym gatunku jest używana tam, gdzie połączenie będzie narażone na obciążenia cykliczne lub gdzie wymagana jest radiografia.

Powierzchnia styku, oznaczenie i kontrola

Podniesiona powierzchnia styku jest obrabiana do wysokości 2 mm z wykończeniem 125 do 250 AARH, a wersja z płaską powierzchnią styku jest dostępna dla uszczelek pełnopowierzchniowych. Każdy kołnierz jest stemplowany gatunkiem, rozmiarem, klasą i numerem wytopu, a numer wytopu jest powtarzany na certyfikacie, dzięki czemu materiał można prześledzić wstecz przez topienie i kucie. Dostępna jest kontrola ultradźwiękowa materiału wyjściowego i test penetracyjny obrabianych powierzchni, a raport wymiarowy zgodny z ASME B16.5 jest wydawany z każdą partią. Rozmiary od 1/2 cala do 24 cali, pakowane czołowo w skrzynie ze sklejki.

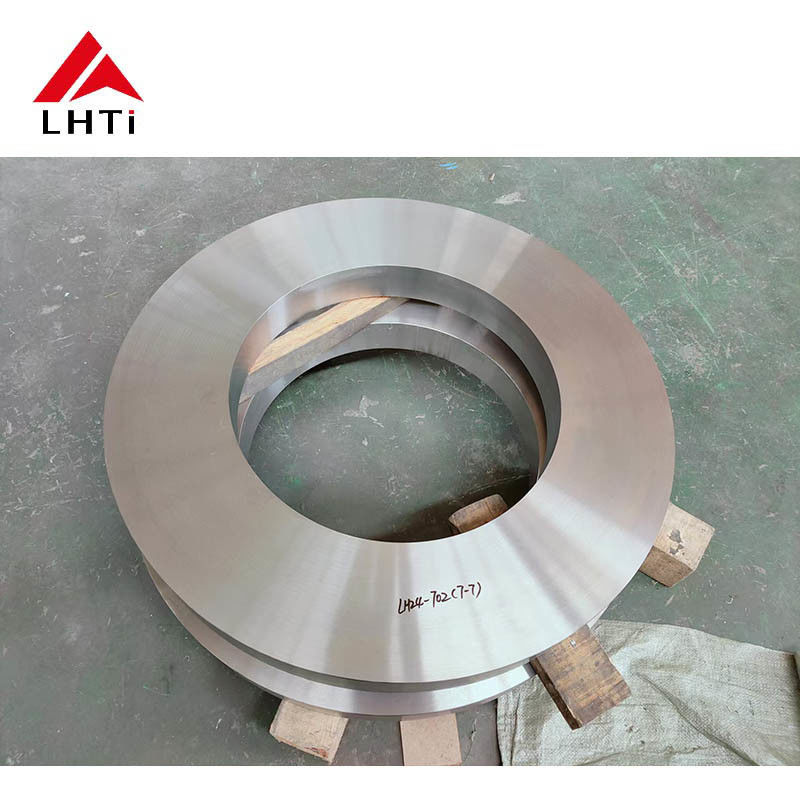

Obrazy produktów
