| Nazwa marki: | LHTi |
| Numer modelu: | Flanka tytanowa |
| MOQ: | 100 kawałków |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 100-200 ton / ton miesięcznie |
Tytanowa flanka SORF ASME B16.5 Klasy 150
Wyciek płaszczyzny na rurociągu tytanowym prawie nigdy nie jest uszkodzeniem materiału, ale uszkodzeniem stawu: twarz, która nie była równoległa, uszczelka, która była nadciśnięta,śruby zaciśnięte w jednym przejściu wokół kołaWzorzec SORF sprawia, że wszystkie te urządzenia są łatwiejsze do sterowania, dlatego jest domyślnym wyborem w niskociśnieniowych rurociągach tytanowych.Następnie przedstawiamy, jak należy zbudować i sprawdzić komórkę na miejscu..
Przygotowanie przed spawaniem
Prześlizgnij płaszcz nad rurą, ustawić końcówkę rury z tyłu od twarzy o 1 do 2 mm tak, że uszczelka siedzi na płaszczyźnie, a nie na spawalni,i sprawdź, czy twarz jest kwadratem do osi rury z kwadratem maszyny w dwóch płaszczyznach 90 stopni od siebieJeżeli rurociąg musi być wyciągnięty o więcej niż około 1 mm na 100 mm długości, aby dotrzeć do kołnierza, zamiast obciążać złącze, obciąć i ponownie go zamontować.Rura tytanowa jest wystarczająco sprężynowy, że zmuszony pas będzie sprężynowy z powrotem po śruby są zwolnione i pozostawić uszczelnienie luźne.
Spawanie dwóch pasów filerowych
Wyrzucić w cztery miejsca, spać pierwsze wewnętrzne filety, gdzie dostęp pozwala, a następnie zewnętrzne filety w dwóch przejściach.dopuszczalny jest kolor cieplny jasnej słomy, nie ma niebieskiego lub szarego tlenku, a spawanie należy oczyścić szczotką nierdzewną dedykowaną tytanowi.więc miedziany pierścień chłodny lub mokry szmat za płaszczem utrzymuje twarz płaską.
Wspólna lista kontrolna gazociągów
| Twarz płaszcza | Do rur kwadratowej w zakresie 0,5 stopnia, bez śladów promieniowych, osłona ochronna usunięta tylko przy dopasowaniu |
| Gasketa | Cała twarz lub skręta spiralna zgodnie z specyfikacją; tylko jedna uszczelka, nigdy dwie ułożone |
| Zmiatanie śruby | Pasta na bazie molibdenu lub PTFE na powierzchni nitek i nitek, nigdy na powierzchni płaszczyzny |
| Tęsknienie | Przycisnąć wszystkie śruby, a następnie 30, 60 i 100 procent momentu obrotowego w układzie krzyżowym |
| Sprawdzenie luk | Wskaźnik czujnika w czterech punktach wokół złącza przed końcowym momentem obrotowym |
| Hydrotest | 10,5-krotne ciśnienie projektowe na sekcji, trzymane przez 10 minut, powierzchnie wysuszone i ponownie sprawdzone |
Dlaczego tytan zmienia zasady śrutowania
Tytanium ma niższy moduł niż stal, więc titanowa flanszka odchyla się bardziej pod tym samym obciążeniem śruby, a połączenie jest mniej odporne na miękkie uszczelki.stosować wartości momentu obrotowego podane dla klasy śruby, a nie dla stalowej flanszy o tej samej wielkości, a następnie po pierwszym cyklu termicznym przywracać złącze.zestaw izolacyjny z rękawami i płaszczami zapobiega galwanicznej korozji stali na twarzy tytanowej.
Szczegóły dotyczące dostaw
Flanki są dostarczane w klasie 2 do ogólnych usług rurociągowych i klasie 7, gdzie medium jest kwasem redukującym.powierzchnie w podniesionej lub płaskiej postaciKażdy element jest oznaczony klasą, rozmiarem, klasą i numerem cieplnym oraz wysyłany jest z certyfikatem EN 10204 3.1 oraz raportem wymiarowym zgodnie z normą ASME B16.5Przygotowanie do zamówienia obejmuje uszczelki, zestawy śrub i kartę momentu obrotowego, dzięki czemu sklep nie czeka na drugą dostawę.

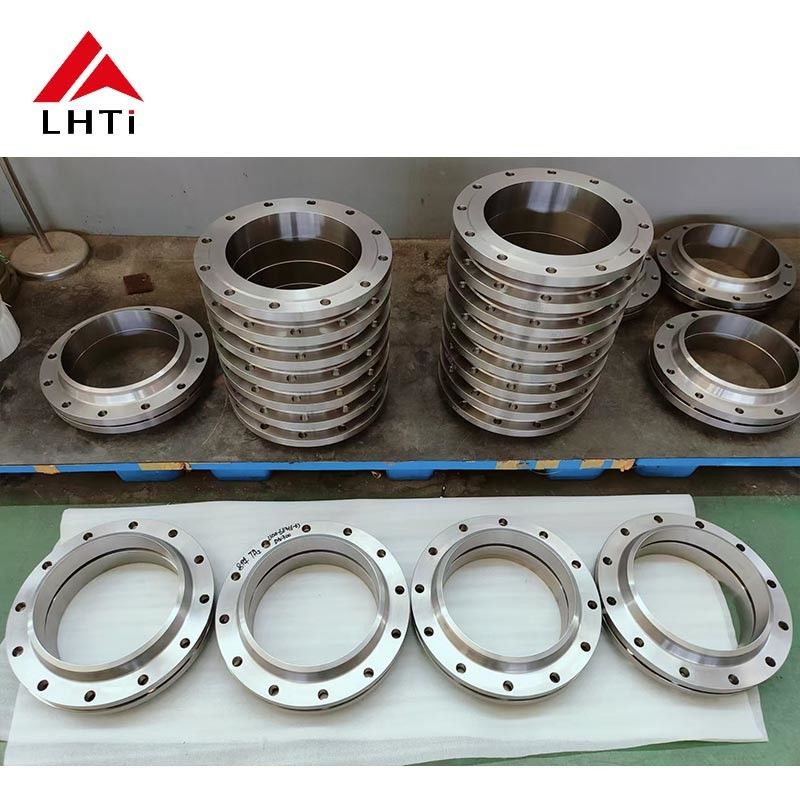

Obrazy produktów
