Polerowana Tytanowa Rura do Systemów Wysokociśnieniowych

Polerowana rura tytanowa do systemów wysokociśnieniowych

W linii wysokociśnieniowej wewnętrzna powierzchnia rury nie jest powierzchnią kosmetyczną. Każdy ślad narzędzia, rysa i wtrącenie wewnątrz jest karbem naprężeniowym, miejscem, gdzie zaczyna się pęknięcie zmęczeniowe i gdzie gromadzą się zanieczyszczenia. Polerowanie usuwa tę warstwę, a różnica jest widoczna w żywotności zmęczeniowej linii hydraulicznej i w czystości systemu gazowego. Rury te są dostarczane wypolerowane do Ra 0,8 lub lepiej, o średnicy zewnętrznej od 5 mm do 114 mm, o grubości ścianki od 0,3 mm do 10 mm, cięte na maksymalną długość 1200 mm.

Dane dotyczące polerowanych rur

Dlaczego wewnętrzna powierzchnia jest polerowana

Tytan ma wysoką wytrzymałość zmęczeniową w stosunku do swojej masy, ale ta wytrzymałość jest realizowana tylko wtedy, gdy powierzchnia jest wolna od wad. Okrągła rysa od ciągarki działa jak karb, a przy współczynniku koncentracji naprężeń wynoszącym dwa lub trzy, granica zmęczeniowa rury spada poniżej wartości dla materiału rodzimego. Polerowanie usuwa warstwę zdeformowaną i rysę, a element zachowuje się wtedy jak materiał z certyfikatu badania. Polerowana wewnętrzna powierzchnia również wolniej się brudzi i czyści się dokładniej, dlatego linie wysokiej czystości i tlenowe są tak specyfikowane.

Jak polerowana jest wewnętrzna powierzchnia

Rury proste są polerowane mechanicznie za pomocą ściernych mediów na obracającym się narzędziu, lub elektrochemicznie, gdy wewnętrzna powierzchnia musi być jednolita i wolna od zadziorów. Polerowanie elektrochemiczne usuwa metal atom po atomie i nie pozostawia żadnych osadzonych ścierniw, co jest ważne w przypadku pracy z tlenem; polerowanie mechaniczne jest szybsze i tańsze, ale może pozostawić resztki mediów, jeśli rura nie zostanie odpowiednio przepłukana. Niezależnie od zastosowanej metody, chropowatość jest mierzona na próbce z partii, a ścianka jest sprawdzana później, ponieważ polerowanie usuwa metal, a ścianka 0,3 mm nie ma wiele do oddania.

Ciśnienie, ścianka i znamionowa

Dla rury zdolność do przenoszenia ciśnienia zależy od grubości ścianki. Korzystając z zależności Barlowa z dopuszczalnym naprężeniem 138 MPa, rura o średnicy zewnętrznej 25 mm i ściance 2 mm daje w przybliżeniu 22 MPa, a ta sama rura o ściance 1 mm daje w przybliżeniu 11 MPa. Te liczby opisują rurę, a nie system: gwinty, złączki, spawane końce i zgięcia obniżają znamionową, a linia jest tylko tak mocna, jak jej najsłabsze połączenie. Tam, gdzie polerowana rura jest gięta po polerowaniu, zgięcie musi być ponownie polerowane, ponieważ formowanie ponownie uszkadza wewnętrzną powierzchnię.

Tolerancja jest częścią specyfikacji

Polerowana rura, która nie pasuje do złączki, jest złomem. Średnica zewnętrzna jest utrzymywana z tolerancją plus lub minus 0,05 mm dla polerowanych rozmiarów, aby tuleje i gniazda O-ringów uszczelniały na średnicy, a nie na szczęście; ścianka jest utrzymywana z tolerancją plus lub minus 10 procent, a prostoliniowość do 1 mm na metr, aby długość 1200 mm pasowała do prostego biegu. Końce są cięte prostopadle i gratowane wewnątrz i na zewnątrz, ponieważ zadzior pozostawiony na wewnętrznej powierzchni jest zarówno źródłem zanieczyszczenia, jak i rysą, która może się pojawić przy następnym montażu.

Czystość dla tlenu i gazów wysokiej czystości

Tytan jest jednym z niewielu metali, które mogą być stosowane w pracy z tlenem, ale tylko wtedy, gdy powierzchnia jest czysta. Wszelkie pozostałości węglowodorów, odciski palców lub olej maszynowy spalą się w linii tlenowej wysokociśnieniowej, dlatego polerowane rury do tego zastosowania są odtłuszczane, płukane wodą demineralizowaną, suszone i zatykane na obu końcach. Zatyczki pozostają na miejscu do momentu spawania lub montażu, a certyfikat zawiera metodę czyszczenia, aby użytkownik końcowy mógł ją powtórzyć po wykonaniu.

Zamawianie polerowanych rur

Podaj średnicę zewnętrzną, grubość ścianki, gatunek, długość, chropowatość powierzchni i test, na przykład 25 mm OD, 2 mm ścianka, Gr2, 1200 mm, Ra 0,4 wewnątrz, test hydrostatyczny. Podaj, czy rura będzie gięta po dostawie, ponieważ polerowanie przed gięciem marnuje wykończenie na zgięciu, i podaj, czy wewnętrzna powierzchnia czy zewnętrzna jest krytyczną powierzchnią, ponieważ polerowanie obu podwaja koszt bez zysku w większości linii.

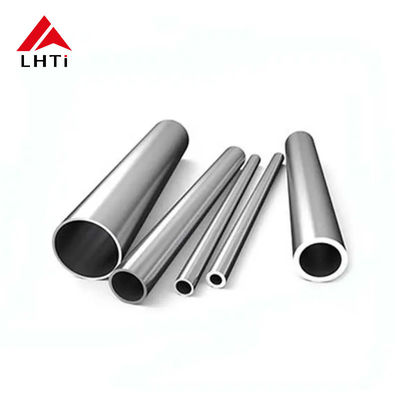

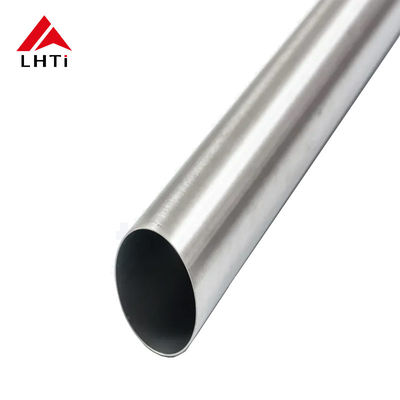

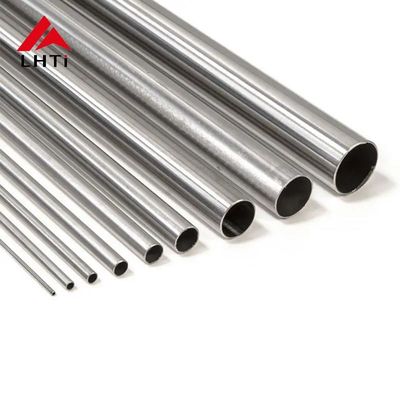

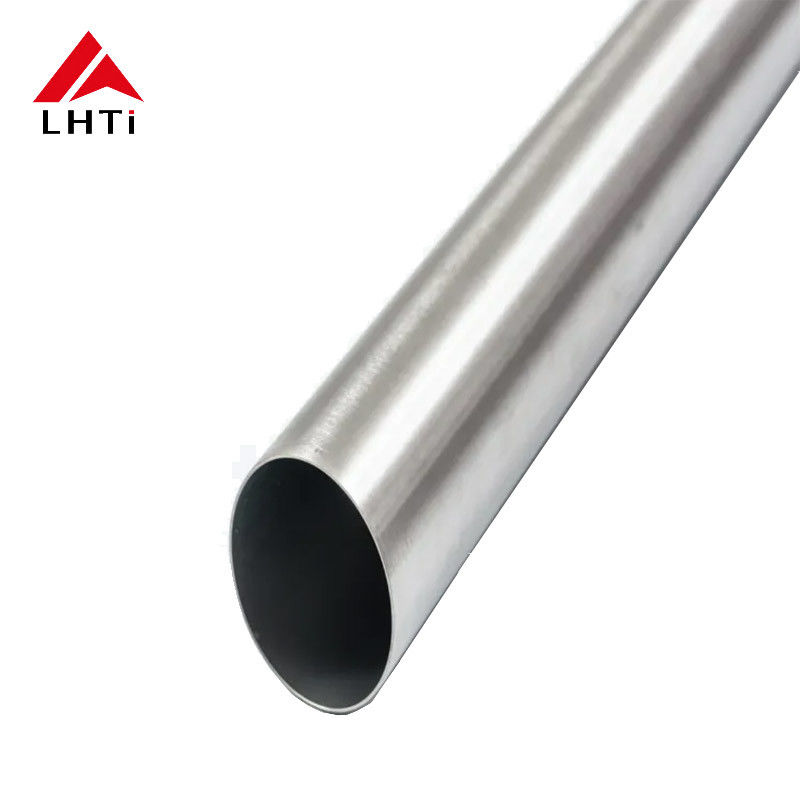

Obrazy produktów
