| Nazwa marki: | LHTI |
| Numer modelu: | LH-01 |
| MOQ: | If in stock, sample is available; Jeśli w magazynie, próbka jest dostępna; If not i |
| Cena: | USD $19.5-$28.5 / kg |
| Warunki płatności: | T/T, L/C, D/A, D/P, Western Union |
| Zdolność do zaopatrzenia: | 10000 kilogramów / kilogramów miesięcznie |
Waga lekkiej rury tytanowej w porównaniu do stali
Dwie właściwości uzasadniają zastosowanie rury tytanowej i nic więcej. Pierwsza to gęstość: 4,51 grama na centymetr sześcienny w porównaniu do 7,85 dla stali, więc ta sama rura z tytanu waży nieco ponad połowę. Druga to fakt, że tytan nie ulega wżeraniu w wodzie morskiej, solance lub mokrym chlorze, co oznacza brak powłoki, brak inhibitora i brak zapasu korozyjnego w ściance. Połącz te cechy, a linia może być zarówno lżejsza, jak i cieńsza niż jej odpowiednik ze stali nierdzewnej. Te rury to Gr1 i Gr2, o średnicy zewnętrznej od 9,52 mm do 38,1 mm, w kręgach lub prostych odcinkach, do zastosowań morskich, chemicznych, lotniczych i przyrządowych.
Dane dotyczące lekkich rur
| Klasa | Gr1 i Gr2, Gr7 dla gorących chlorków |
| Średnica zewnętrzna | 9,52, 12,7, 15,9, 19,1, 25,4, 32, 33,4 i 38,1 mm |
| Ścianka | 0,3 mm do 10 mm, inne rozmiary na zamówienie |
| Długość | Krąg lub prosta do 1200 mm, dłuższe na życzenie |
| Gęstość | 4,51 g na centymetr sześcienny |
| Wytrzymałość na rozciąganie | Gr1 około 240 MPa, Gr2 około 345 MPa |
| Stan | Wyżarzony, odprężony na życzenie |
| Norma | ASTM B338, ASTM B861 dla grubszych ścianek |
| Zastosowania | Linie morskie, chemiczne, lotnicze, medyczne i przyrządowe |
Waga na metr w porównaniu do innych materiałów
| Materiał | Gęstość g/cm3 | Rura 25 x 1,2 mm, kg na m |
|---|---|---|
| Tytan Gr2 | 4,51 | 0,041 |
| Stal nierdzewna 316L | 8,00 | 0,072 |
| Stal nierdzewna duplex | 7,80 | 0,070 |
| Miedzionikiel 90/10 | 8,94 | 0,080 |
| Tytan, 9,52 x 0,5 mm | 4,51 | 0,006 |
Porównanie jest celowo wykonane na tym samym rozmiarze, ponieważ tak określa się linię. Rura tytanowa 25 na 1,2 mm waży około 0,041 kg na metr, a ta sama rura z 316L około 0,072 kg, co daje oszczędność około 43 procent. W przypadku małej linii przyrządowej o wymiarach 9,52 na 0,5 mm liczby wynoszą 0,006 kg i 0,011 kg na metr. W przypadku morskiego układu wydechowego lub platformy offshore, gdzie zaangażowane są setki metrów, oszczędność pojawia się zarówno w stali konstrukcyjnej, jak i w samej rurze.
Gdzie różnica to nie tylko waga
Tytan jest odporny na chlorki dzięki tworzeniu stabilnej warstwy tlenkowej, a nie przez stopowanie molibdenem, dlatego nie ulega wżeraniu w wodzie morskiej w temperaturze otoczenia i nie potrzebuje sześciu procent molibdenu, który czyni 316L drogim i nadal marginalnym w ciepłej solance. Jest również odporny na chlorowaną wodę używaną do utrzymania czystości systemów morskich, gdzie miedzionikiel i stal nierdzewna mają problemy. Jedynym ograniczeniem jest gorący, skoncentrowany chlorek, gdzie Gr7 zamiast Gr2 jest właściwą klasą.
Wytrzymałość właściwa i wibracje
Dzieląc wytrzymałość na rozciąganie przez gęstość, otrzymujemy dla tytanu około 76 kN m na kg w porównaniu do około 25 dla 316L, dlatego cienkościenna rura tytanowa wytrzymuje wibracje, które rozerwałyby cięższą linię ze stali nierdzewnej. Lżejsza rura podnosi również naturalną częstotliwość biegu, oddalając ją od harmonik pompy i silnika, a także zmniejsza obciążenie wieszaków i konstrukcji, które je przenoszą. W przypadku lotniczych linii hydraulicznych i przyrządowych te dwa efekty mają takie samo znaczenie jak odporność na korozję.
Gdzie waga i korozja się spotykają
Zastosowania, które jednocześnie wymagają obu tych właściwości, są tymi, dla których należy projektować. Głowice chłodzenia wody morskiej i odsalania wymagają odporności na chlorki przy ściance wystarczająco cienkiej, aby zapewnić wymianę ciepła. Morskie i okrętowe linie wydechowe i skrubery wymagają niskiej wagi nad linią wody. Linie dozowania chemikaliów i chloru wymagają materiału, który nie potrzebuje zapasu korozyjnego. Lotnicze i medyczne rury przyrządowe wymagają małej średnicy, ścisłej tolerancji i czystego wnętrza bardziej niż zdolności ciśnieniowych.
Koszt początkowy a cykl życia
Tytan kosztuje więcej za kilogram niż stal nierdzewna i mniej za metr niż sugeruje liczba, ponieważ potrzeba go mniej. Argumentacja opiera się na całym cyklu życia linii: brak powłok do odnawiania, brak inhibitorów do dozowania, brak zapasu korozyjnego do dodania do ścianki i żywotność, która zazwyczaj jest określana przez złączki, a nie przez rurę. Tam, gdzie linia jest wymieniana co kilka lat z powodu wżerania, wersja tytanowa jest często tańsza przy drugiej wymianie.
Zamawianie lekkiej rury
Podaj średnicę zewnętrzną, grubość ścianki, klasę, długość i test, na przykład 25,4 mm OD, 1,2 mm ścianka, Gr2, 6 m prosta, wyżarzona, testowana prądami wirowymi. Tam, gdzie głównym czynnikiem jest waga, poproś o tolerancję grubości ścianki, którą może utrzymać walcownia, ponieważ dziesięcioprocentowe zwiększenie grubości ścianki w cienkiej rurze zwraca mierzalną część oszczędności, a tam, gdzie poziomy chlorków są wysokie, poinformuj o tym, aby zamiast Gr2 można było podać cenę Gr7.

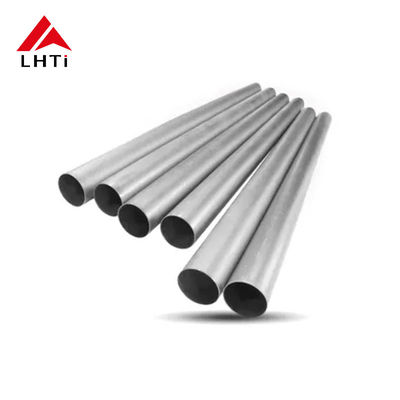

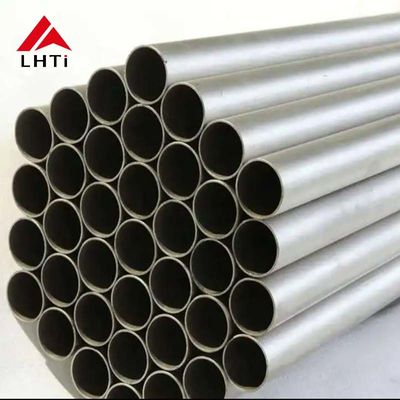

Zdjęcia produktów
