| Nazwa marki: | LHTi |
| Numer modelu: | Zaślepka |
| MOQ: | 5-10 sztuk |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
Niestandardowy kołnierz płaski z tytanu wykonany według rysunku
Niestandardowy kołnierz zazwyczaj zaczyna się od problemu, którego nie rozwiązuje żaden katalog: importowana maszyna, której króciec nie pasuje do żadnej tabeli metrycznej ani imperialnej, starszy zbiornik z nietypowym rozstawem śrub, połączenie kanału prostokątnego lub kolektor, który musi zmieścić się w przestrzeni, gdzie standardowy kołnierz nie przejdzie. Rozwiązaniem jest płaski kołnierz obrobiony według rysunku, z tytanu, z otworem, układem otworów i grubością określoną przez projekt, a nie przez standardową tabelę. Praca inżynierska polega na udowodnieniu, że niestandardowy kształt jest tak samo bezpieczny jak standardowy, który zastępuje.
Co musi zawierać rysunek
| Pozycja rysunku | Co zostało uzgodnione | Dlaczego to ważne |
|---|---|---|
| Zarys i układ otworów | Kształt zewnętrzny, rozstaw śrub, średnica otworów, pozycja otworów i rozstaw | Jedyny interfejs, którego nie można poprawić na miejscu |
| Grubość i średnica otworu | Grubość płyty, średnica otworu, z piastą lub bez | Określa zdolność ciśnieniową i przygotowanie do spawania |
| Powierzchnia uszczelniająca | Typ powierzchni, wymiary rowka, chropowatość powierzchni | Decyduje o tym, czy uszczelka uszczelni się przy pierwszym dokręceniu śrub |
| Materiał i stan | Klasa, wyżarzony lub jako odlew, kierunek badania | Określa wytrzymałość, odporność na korozję i spawalność |
| Tolerancja i znakowanie | Tolerancja ogólna, wymiary krytyczne, tabliczka i numer wytopu | Decyduje o odbiorze przy dostawie |
Rysunek, który pozostawia układ otworów jako "do dopasowania", nie jest rysunkiem, jest prośbą o zgadywanie. Najdroższe błędy niestandardowych kołnierzy to prawie zawsze błędy interfejsu, ponieważ kołnierz jest wykończony przed odkryciem, że otwory na śruby są na niewłaściwym okręgu.
Niestandardowy kontra standardowy
| Pozycja | Kołnierz standardowy | Kołnierz niestandardowy |
|---|---|---|
| Wymiary | Określone przez ASME B16.5 lub EN 1092-1 | Określone przez rysunek i część dopasowującą |
| Czas realizacji | Magazyn lub krótka seria produkcyjna | Zatwierdzenie rysunku, blankowanie, obróbka, kontrola |
| Koszt | Niższy za sztukę | Wyższy za sztukę, niższy niż przebudowa dopasowującego się wyposażenia |
| Gdzie wygrywa | Nowe rurociągi zaprojektowane od standardu | Modernizacja, importowane wyposażenie, przestrzeń niekołowa lub ograniczona |
Niestandardowy nie jest sposobem na uniknięcie klasy ciśnieniowej. Jeśli linia jest zaprojektowana dla klasy 300, niestandardowy kołnierz nadal musi wytrzymać klasę 300 w temperaturze projektowej, a grubość musi być obliczona, a nie skalowana z mniejszego standardowego kołnierza. Tam, gdzie niestandardowa część jest prostym kołnierzem kołowym ze standardowym układem śrub, najtańszym sposobem jest rozpoczęcie od standardowego odlewu i modyfikacja otworu, co zachowuje znamionową grubość i zmienia tylko obróbkę.
Grubość jest obliczana, a nie kopiowana
Płaski kołnierz bez piasty zachowuje się jak płyta podparta na okręgu śrub i obciążona ciśnieniem, więc grubość wynika z ciśnienia projektowego, reakcji uszczelki i dopuszczalnego naprężenia w temperaturze. Tytan pozwala na cieńszą płytę niż stal nierdzewna, ponieważ Gr2 osiąga 345 MPa naprężenia rozciągającego, a Gr5 osiąga 895 MPa, i ponieważ nie ma dodatku na korozję: metal, który jest tam podczas instalacji, jest metalem, który jest tam na końcu życia. To jest rzeczywista oszczędność na grubej, niestandardowej części, i dlatego obliczenie musi być udokumentowane, ponieważ dowodem adekwatności jest arytmetyka, a nie wyszukiwanie w tabeli.
Płaskość jest drugą połową kwestii grubości. Płyta obrabiana tylko z jednej strony ugnie się po usunięciu warstwy naprężonej, a kołnierz, który nie jest płaski, będzie przeciekał, niezależnie od tego, jak gruby jest. Blachy są obrabiane z obu stron, sprawdzane na płycie traserskiej lub CMM, a tam, gdzie kształt jest cienki w stosunku do szerokości, sekwencja zgrubnych i wykończeniowych cięć jest ułożona tak, aby zrównoważyć naprężenia resztkowe.
Trasa produkcyjna
Trzy trasy obejmują większość niestandardowych prac. Płyta jest cięta strumieniem wody lub laserem, a następnie obrabiana; nadaje się do części płaskich, niekołowych i o umiarkowanym ciśnieniu i daje największą swobodę kształtu. Pierścień walcowany lub odlewany jest używany do kołnierzy kołowych z piastą, ponieważ ziarno podąża za obwodem, a piasta może być grubsza niż płyta. Odlew zbliżony do wymiarów końcowych jest używany, gdy kształt i ilość uzasadniają matrycę, i daje najlepsze zachowanie zmęczeniowe, ponieważ przepływ ziarna podąża za profilem zamiast być przecięty.
Tytan dodaje dwie zasady do tej listy. Cięcie i obróbka są wykonywane dedykowanymi narzędziami i chłodziwem, ponieważ zanieczyszczenie żelazem z maszyny współdzielonej pojawia się później jako rdza lub miejsce korozji. A wszelkie spawanie, w tym piasta spawana do płyty, jest wykonywane pod argonem z oczyszczonym złączem, a następnie trawione, ponieważ kolorowy spaw na tytanie jest powierzchnią wzbogaconą tlenem, która pęknie pod obciążeniem.
Wybór materiału do ekstremalnych zastosowań
Gr2 jest domyślnym wyborem do zastosowań chemicznych, morskich i kriogenicznych. Gr5 jest wybierany, gdy kołnierz musi być cieńszy lub temperatura wyższa, i dobrze się obrabia, ale spawa się z większą ostrożnością. Gr7 dodaje pallad do redukcji kwasów i gorących chlorków, a Gr12 obejmuje redukcję kwasów przy niższych kosztach. Twardość w okolicach HB 180 do 215 jest typowa dla wyżarzonego Gr2 i jest użytecznym sprawdzeniem, czy część nie została zanieczyszczona lub utwardzona przez obróbkę, ale twardość nie jest specyfikacją korozyjną i nie powinna być tak używana.
Kontrola i pierwszy artykuł
Część niestandardowa jest akceptowana na podstawie wymiarów, a nie wyglądu. Pierwszy artykuł jest mierzony na CMM zgodnie z rysunkiem, z zapisem okręgu śrub, pozycji otworów, płaskości powierzchni i chropowatości powierzchni, a raport jest podpisywany przed zwolnieniem reszty zamówienia. Kolejne części są próbkowane na krytycznych wymiarach i sprawdzane w stu procentach na interfejsie. UT jest używany na grubych sekcjach, PT na powierzchni uszczelniającej, a PMI potwierdza klasę dla każdego wytopu. Certyfikat 3.1 zgodnie z EN 10204, raport materiałowy i wymiarowy oraz oznakowany numer tabliczki uzupełniają pakiet.
Ochrona interfejsu na miejscu
Nawet idealny niestandardowy kołnierz zawiedzie, jeśli zostanie zainstalowany na niewłaściwej powierzchni dopasowującej. Przed wysyłką rysunek powinien określać, do której powierzchni części dopasowującej jest zaprojektowany, a kołnierz powinien być przymierzony do wzorca lub części dopasowującej, jeśli ilość to uzasadnia. Na miejscu uszczelka jest dopasowywana do typu powierzchni, śruby są dokręcane w gwiazdę etapami, a połączenie jest sprawdzane pod ciśnieniem roboczym. Tytan zgrzyta z tytanem, więc gwinty są pokryte związkiem antyzatarciowym, a stalowe szpilki są chronione lub zastępowane gatunkiem odpornym na korozję.
Zamawianie niestandardowego kołnierza tytanowego
Proszę przesłać rysunek z wymiarami, klasę materiału, ciśnienie i temperaturę projektową, typ powierzchni, wykończenie powierzchni, znakowanie i listę dokumentów. Podać ilość, datę dostawy i czy wymagany jest pierwszy artykuł. Jeśli rysunek nie jest ostateczny, proszę przesłać wymiary części dopasowującej i ograniczenie, które napędza projekt, ponieważ kołnierz zaprojektowany wokół rzeczywistego interfejsu jest tańszy niż dwie iteracje obróbki i jeden transport lotniczy.

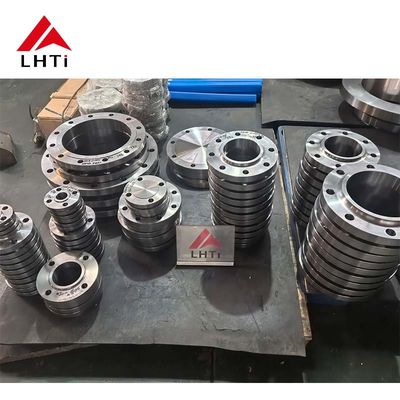

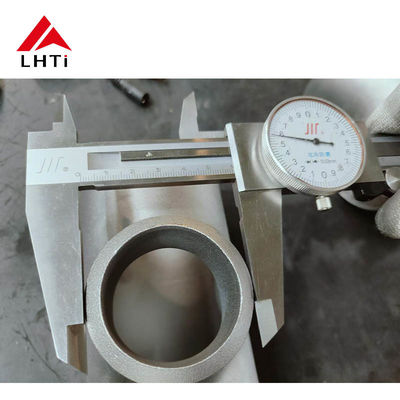

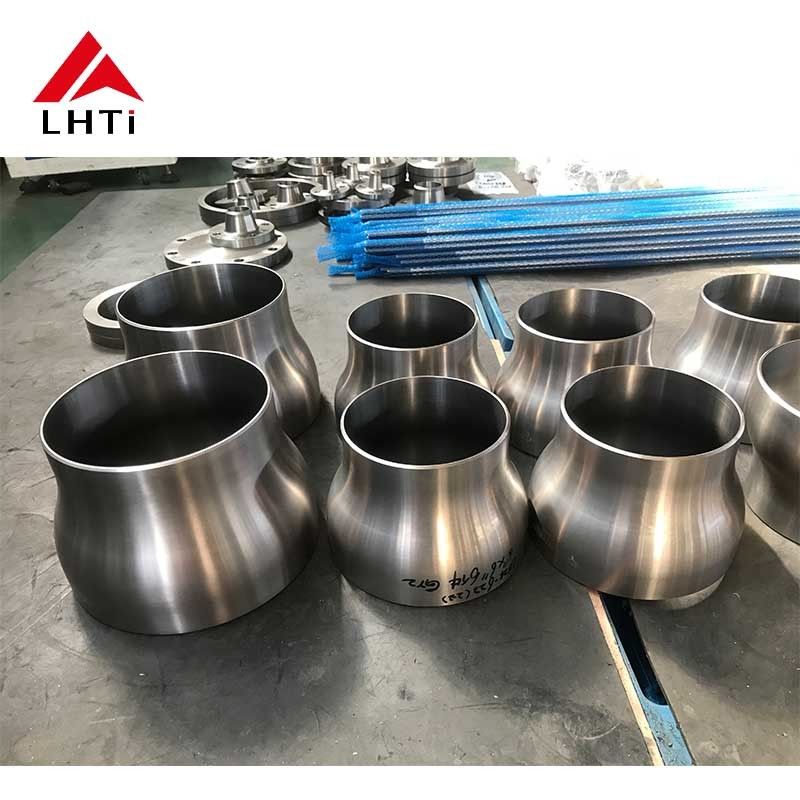

Zdjęcia produktów
