Kontrola okrągłości i grubości ścianki rury tytanowej 2mm

Tytanowa rura okrągła o ściance 2 mm: kształt, wytrzymałość i odporność na korozję

Ścianka o grubości dwóch milimetrów to punkt, w którym tytanowa rura przestaje być cienką linią instrumentacyjną i zaczyna przenosić rzeczywiste ciśnienie, nie stając się przy tym ciężka ani droga. Jest to również grubość ścianki, przy której kontrola kształtu zaczyna decydować o tym, czy rurę w ogóle można zainstalować: przy 2 mm, przekrój owalny lub ekscentryczna ścianka ujawnia się natychmiast przy płycie rurociągowej, w giętarce i przy przygotowaniu spoiny.

Dlaczego 2 mm to użyteczna grubość ścianki

Przy 2 mm, zdolność tytanowej rury do przenoszenia ciśnienia jest wystarczająca do większości zastosowań chłodniczych i procesowych, podczas gdy waga pozostaje zbliżona do produktu o cienkiej ściance. Zależność od cienkiej ścianki ułatwia zrozumienie: naprężenie obwodowe rośnie wraz ze średnicą, więc ta sama ścianka 2 mm, która jest komfortowa w rurze 19 mm, jest tylko umiarkowanie obciążona w rurze 50 mm, a szacunkowe ciśnienie zniszczenia odpowiednio spada. Poniższa tabela wykorzystuje wytrzymałość na rozciąganie 895 MPa i proste oszacowanie; ocena kodowa dodaje współczynnik połączenia, redukcję temperatury i ewentualny dodatek korozyjny.

Te liczby służą do wstępnej oceny. Liczba, która powinna znaleźć się na rysunku, to ciśnienie projektowe z jego podstawą kodową, a następnie grubość ścianki jest potwierdzana w stosunku do minimalnej grubości ścianki po uwzględnieniu tolerancji, a nie nominalnej. W przypadku ścianki 2 mm, tolerancja minus 10 procent usuwa już 0,2 mm, co stanowi dziesiątą część przekroju, więc różnica między nominalną a minimalną nie jest szczegółem zaokrąglenia.

Kontrola kształtu to właściwa specyfikacja

Okrągłość, ekscentryczność ścianki i prostoliniowość to cechy, które odróżniają rurę, która łatwo się instaluje, od tej, która stawia opór na każdym kroku. Przekrój owalny nie wsunie się do otworu płyty rurociągowej o odpowiednim rozmiarze, a jego wciskanie uszkadza otwór i rurę. Ścianka ekscentryczna ma cienką stronę, która ogranicza ciśnienie znamionowe, nawet jeśli średnia grubość ścianki jest prawidłowa. Rura z wygięciem nie przejdzie przez giętarkę ani nie zrówna się z dopasowaną kołnierzem.

Praktyczne wymagania są proste do sformułowania i warto je zapisać w zamówieniu. Okrągłość w granicach połowy tolerancji średnicy, ekscentryczność ścianki w granicach 10 procent nominalnej, prostoliniowość około 1 mm na metr i prostopadłe cięcie końca w granicach około 1 stopnia. Każdy z tych parametrów ma bezpośrednie konsekwencje w produkcji, dlatego należy je uwzględnić w specyfikacji zakupu, a nie w umowie ustnej.

Wewnętrzna powierzchnia zasługuje na osobną uwagę. Luźna łuska, zadziory po cięciu i pozostałości smaru do ciągnienia trafiają do strumienia procesowego, a w małej średnicy zakłócają przepływ i stanowią miejsce do rozpoczęcia osadzania się zanieczyszczeń. Rura, która jest czysta i sucha podczas pakowania, pozostaje czysta; rura pakowana na mokro dociera z przebarwieniami, które trzeba usunąć przed instalacją.

Odporność na korozję i jej granice

Rura tytanowa w wodzie chłodzącej, wodzie morskiej i większości strumieni chemicznych utleniających działa dobrze, ponieważ warstwa tlenku naprawia się w obecności wody i tlenu. Dwa warunki podważają tę właściwość. Pierwszym jest szczelina, gdzie warstwa nie może się naprawić, ponieważ lokalna chemia staje się pozbawiona tlenu i kwaśna; połączenia rur z płytą rurociągową i punkty podparcia są typowymi miejscami. Drugim jest zanieczyszczenie, szczególnie smary żelazne z narzędzi stalowych, szczotek drucianych lub zardzewiałej wody, które mogą tworzyć lokalne ogniwa i prowadzić do wżerów.

Praktyczne środki wynikają z tego. Narzędzia produkcyjne powinny być dedykowane do tytanu, trawienie po każdym kontakcie z żelazem i utrzymywanie wewnętrznej powierzchni rury wolnej od zastojów. Tam, gdzie medium jest redukujące, lub gdzie nie można uniknąć gorącej szczeliny, gatunek zawierający pallad, taki jak Gr7, jest bardziej wytrzymałym wyborem niż Gr2, przy niewielkiej premii cenowej za duży zysk w odporności na szczeliny.

Prędkość przepływu należy do tej samej dyskusji. Tytan lepiej niż większość metali jest odporny na erozję, ale ścianka 2 mm ma niewielki margines do oddania, a turbulencje przy wlocie, zgięciu lub częściowo zamkniętym zaworze mogą lokalnie usuwać metal. Utrzymywanie umiarkowanej prędkości wlotowej, stosowanie płynnego przejścia przy wlocie i unikanie gwałtownych zwężeń to tanie zabezpieczenia dla rury o cienkiej ściance.

Bez szwu czy spawane i ciągnione

Przy ściance 2 mm dostępne są obie metody. Rura bez szwu jest ciągniona z pustego materiału i nie ma spoiny, co nadaje się do zastosowań ciśnieniowych, cyklicznych i wszędzie tam, gdzie wewnętrzna powierzchnia musi być nieprzerwana. Rura spawana i ciągniona zaczyna się od taśmy, spawa się spoinę, a następnie ciągnie i wyżarza, co jest ekonomiczne w długich odcinkach i w rozmiarach, gdzie dostępność rur bez szwu jest ograniczona; spoina zazwyczaj nie jest widoczna po ciągnieniu, ale pozostaje cechą metalurgiczną, a jej jakość zależy od spoiny i ilości obróbki na zimno, która następuje po niej.

Wybór zazwyczaj sprowadza się do zastosowania i długości. W przypadku skraplacza z tysiącami krótkich rur, rura spawana i ciągniona jest często odpowiedzią handlową. W przypadku linii wysokociśnieniowej, zastosowań cyklicznych lub rury, która będzie gięta po dostarczeniu, rura bez szwu jest bezpieczniejszym domyślnym wyborem. W obu przypadkach standard i pakiet badań powinny być uzgodnione przy zapytaniu, ponieważ ten sam rozmiar nominalny może być dostarczany według różnych specyfikacji z bardzo różnymi dowodami.

Gdzie stosuje się rurę o ściance 2 mm

Skraplacze i wymienniki ciepła to największe zastosowanie, gdzie rura przenosi wodę chłodzącą z jednej strony i płyn procesowy z drugiej, a ścianka musi być odporna zarówno na ciśnienie, jak i na korozję medium chłodzącego. Urządzenia chłodzone wodą morską na statkach i w zakładach przybrzeżnych są naturalnym zastosowaniem dla tytanu, ponieważ alternatywne materiały wymagają powłok lub częstej wymiany.

Chłodnice chemiczne, chłodnice próbek i małe wymienniki ciepła procesowego wykorzystują tę samą grubość ścianki z tych samych powodów. W zastosowaniach instrumentacyjnych i hydraulicznych ścianka 2 mm jest wybierana tam, gdzie linia musi przetrwać trudne warunki pracy i wibracje, a nie wysokie ciśnienie. We wszystkich tych zastosowaniach rura jest tak dobra, jak jej instalacja, dlatego wymagania dotyczące kształtu i czystości mają takie samo znaczenie jak certyfikat materiałowy.

Inspekcja i zamawianie

Typowy plan inspekcji obejmuje wymiary i kształt na próbce z każdej partii, próbę ciśnieniową hydrostatyczną lub pneumatyczną, badanie prądami wirowymi lub ultradźwiękowe pod kątem wad ścianki oraz próbę spłaszczania w celu wykazania plastyczności. Certyfikat 3.1 zgodnie z EN 10204 powinien zawierać numer wytopu, skład chemiczny, wytrzymałość na rozciąganie i granicę plastyczności, wydłużenie oraz wyniki badań nieniszczących, z możliwością śledzenia do dostarczonych rur.

Zamówienie powinno zawierać standard, gatunek, średnicę zewnętrzną i grubość ścianki 2 mm z tolerancjami, długość i prostoliniowość, stan dostawy, wymagania dotyczące powierzchni i czystości oraz pakiet badań. Dodanie limitów okrągłości i ekscentryczności nic nie kosztuje przy zapytaniu i pozwala uniknąć odrzucenia dostawy w późniejszym terminie, co jest najtańszym ulepszeniem jakości dostępnym przy zamówieniu rury.

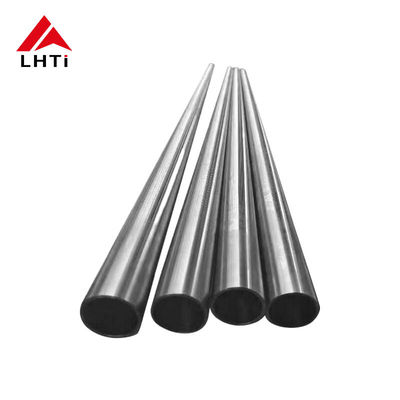

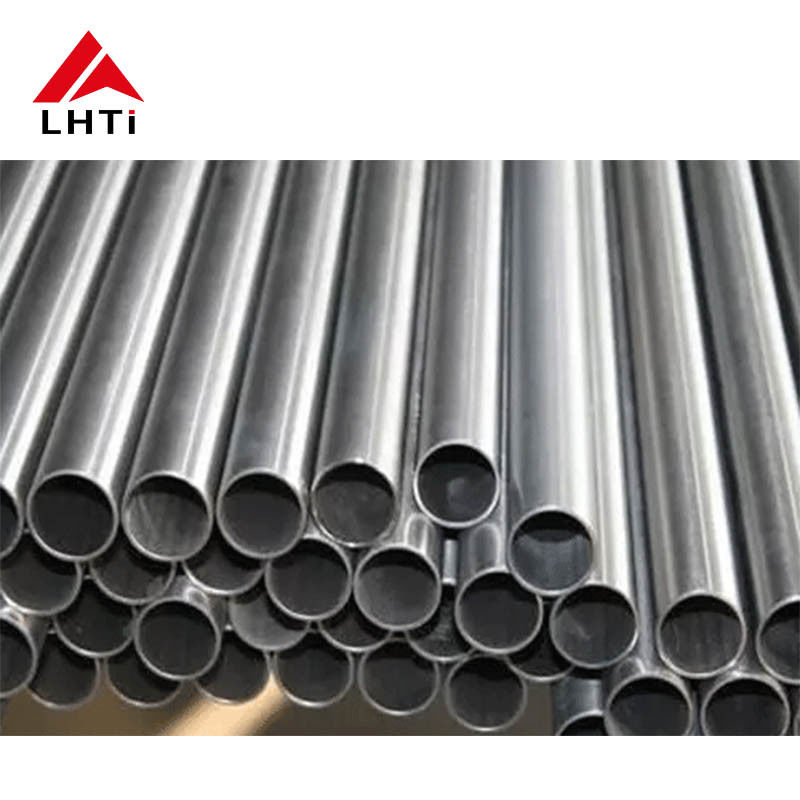

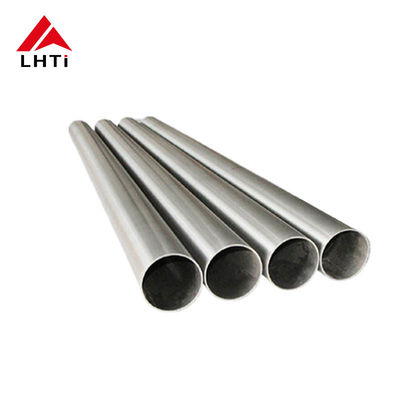

Zdjęcia produktów
