12,7 mm Bezszwowa Rura Tytanowa: Co Dowodzi Test Hydrauliczny
Test hydrauliczny to najczęściej cytowana i najmniej zrozumiała pozycja w certyfikacie rury. Dowodzi, że dana rura wytrzymała określone ciśnienie przez określony czas bez przecieków i nic więcej. Zrozumienie, w jaki sposób wybrano ciśnienie testowe i co ono robi ze ścianką, przekształca niejasne stwierdzenie w użyteczne kryterium akceptacji, zwłaszcza w przypadku rury o średnicy 12,7 mm, gdzie zakres grubości ścianki wynosi od 0,5 do 1,5 mm.
Skąd biorą się 15 i 24,5 MPa
Ciśnienia testowe są zazwyczaj pochodną ciśnienia projektowego z czynnikiem, zazwyczaj 1,5-krotnym, a następnie sprawdzane tak, aby wynikowe naprężenie w ściance pozostało poniżej granicy plastyczności. Ta druga kontrola decyduje o tym, czy dane ciśnienie testowe jest w ogóle stosowalne do danej grubości ścianki. Przy średnicy zewnętrznej 12,7 mm naprężenie obwodowe jest łatwe do oszacowania: ciśnienie razy średnica podzielone przez dwukrotność grubości ścianki. Ścianka o grubości 1 mm testowana pod ciśnieniem 24,5 MPa odczuwa około 156 MPa, co stanowi 57 procent granicy plastyczności 275 MPa dla wyżarzonego Gr2, i jest to komfortowy test. To samo ciśnienie na ściance o grubości 0,5 mm powoduje około 311 MPa, powyżej granicy plastyczności, więc rura zostałaby trwale rozszerzona przez sam test.
| Ścianka przy średnicy zewnętrznej 12,7 mm | Naprężenie obwodowe przy 15 MPa | Udział granicy plastyczności Gr2 | Naprężenie obwodowe przy 24,5 MPa | Udział granicy plastyczności Gr2 |
|---|---|---|---|---|
| 0,5 mm | 191 MPa | 69 procent | 311 MPa | 113 procent, granica plastyczności |
| 0,8 mm | 119 MPa | 43 procent | 195 MPa | 71 procent, dopuszczalne |
| 1,0 mm | 95 MPa | 35 procent | 156 MPa | 57 procent, komfortowe |
| 1,5 mm | 64 MPa | 23 procent | 104 MPa | 38 procent, niskie naprężenie |
Dlatego ciśnienie testowe nigdy nie powinno być podawane bez podania grubości ścianki, do której się odnosi. Dostawca oferujący 24,5 MPa dla rury o grubości 0,5 mm albo testuje inny rozmiar, albo akceptuje trwałe odkształcenie, albo podaje wartość ciśnienia niszczącego jako wartość testową. Zapytanie, do jakiej grubości ścianki odnosi się ciśnienie, jest najużyteczniejszym pytaniem, jakie kupujący może zadać dostawcy rur.
Co faktycznie ustala test
Test hydrauliczny jest testem szczelności. Wykrywa wady przelotowe, słabe spoiny, nacięcia i pęknięcia, które otwierają się pod ciśnieniem, i robi to na całej długości rury, a nie w próbkach. Nie wykrywa wąskich pęknięć, które pozostają zamknięte, nie mierzy grubości ścianki i nic nie mówi o składzie chemicznym ani wyżarzaniu. Te rzeczy należą do innych testów, a certyfikat zawierający tylko test hydrauliczny jest cienkim zapisem jakości.
Procedura testowa ma takie samo znaczenie jak ciśnienie. Rura powinna być całkowicie napełniona, odpowietrzona, ciśnienie powinno być podnoszone powoli i utrzymywane wystarczająco długo, aby można było zaobserwować całą długość, a zewnętrzna powierzchnia wysuszona, aby widoczny był przeciek. Test, w którym ciśnienie jest podnoszone i zwalniane w ciągu kilku sekund, dowodzi bardzo niewiele, szczególnie na długim odcinku, gdzie woda musi przepłynąć.
| Sprawdzenie | Co potwierdza | Czego nie może potwierdzić | Gdzie pasuje do planu |
|---|---|---|---|
| Test hydrauliczny | Rura wytrzymuje ciśnienie bez przecieków i wybrzuszeń | Brak wąskich pęknięć, które nie otwierają się podczas testu | Każda rura lub próbka, zgodnie z zamówieniem |
| Test ultradźwiękowy | Grubość ścianki i wewnętrzne wady warstwowe | Wady powierzchniowe na zewnątrz | Przed testem hydro w zastosowaniach krytycznych |
| Test prądów wirowych | Podłużne i poprzeczne wady powierzchniowe | Głębokie wady wewnętrzne w grubościennych rurach | Standard w małych rurach bezszwowych |
| Test spłaszczania | Plastyczność przekroju i spoiny | Szczelność ciśnieniowa | Kwalifikacja partii |
| Radiografia | Jakość spoiny, jeśli występuje | Drobne pęknięcia w ściankach walcowanych | Gdy wymaga tego zamówienie |
Długość, Krąg i Pole Wymiarów
Ta strona zawiera dwa oświadczenia dotyczące długości. Pole wymiarów podaje maksymalnie 1200 mm, podczas gdy tabela produktów podaje maksymalnie 16000 mm dla prostych odcinków, a rura 12,7 mm jest również powszechnie dostarczana w kręgach. Nie są one sprzeczne, gdy forma produktu jest jasna: krótkie odcinki są domyślnym opakowaniem dla małych zamówień, proste odcinki do 16 m są dostępne do prac związanych z rurociągami i wymiennikami ciepła, a rury w kręgach są używane tam, gdzie instalacja wymaga ciągłego biegu z niewielką liczbą połączeń.
Wybór wpływa na test. Krąg jest testowany jako krąg, a zapis obejmuje całą długość; prosty odcinek jest testowany indywidualnie lub w partii z utrzymaniem ciśnienia na kolektorze. W obu przypadkach certyfikat powinien podawać ciśnienie testowe, czas trwania i czy testowano każdą rurę, czy próbkę, ponieważ test partii na próbce stanowi inny poziom zapewnienia niż test na każdym elemencie.
Standard, Klasa i Struktura
ASTM B338 obejmuje rury bezszwowe i jest odniesieniem używanym na tej stronie; ASTM B861 obejmuje rury bezszwowe, a oba są czasami cytowane razem dla zamówienia mieszanego. Lista klas pokazuje Gr1, Gr2 i Gr5, podczas gdy tabela produktów pokazuje Gr1 i Gr2, więc praktyczne odczytanie jest takie, że Gr1 i Gr2 są standardową dostawą, a Gr5 jest dostępny na żądanie. Ma to znaczenie dla testu, ponieważ Gr5 ma znacznie wyższą granicę plastyczności i wytrzyma test 24,5 MPa nawet na cienkiej ściance.
Rura jest walcowana i wyżarzana, co jest stanem, który zapewnia spójne wymiary i przewidywalne gięcie. Wyżarzanie usuwa również naprężenia resztkowe po redukcji na zimno, a rura odprężona jest mniej podatna na zniekształcenia podczas cięcia, rozszerzania lub spawania. Rozmiar 12,7 mm to nominalny rozmiar pół cala, dlatego pasuje do standardowych złączek instrumentalnych, układów płyt rurowych i małych pakietów wymienników ciepła bez adapterów.
Projektowanie z myślą o długiej żywotności
Długa żywotność rur tytanowych wynika z trzech rzeczy: utrzymywania grubości ścianki powyżej dopuszczalnej korozji i erozji, utrzymywania czystości powierzchni i unikania wibracji. Pierwsza to wybór projektowy, druga to nawyk konserwacji, a trzecia to szczegół wsparcia. Tytan dobrze radzi sobie z większością wód chłodzących, ale cienka ścianka, która traci metal z powodu turbulencji na wlocie, ulega wczesnej awarii niezależnie od stopu.
Wibracje zasługują na większą uwagę niż zwykle otrzymują w przypadku rur o małej średnicy. Tytan ma około połowy modułu sprężystości stali, więc ten sam rozstaw i odstęp wsporników daje niższą częstotliwość naturalną i większą amplitudę. Wsporniki umieszczone bliżej siebie i unikanie długich niepodpartych odcinków między kolektorem a pakietem to tanie sposoby zapobiegania tarciu na płycie rurowej i zmęczeniu przy pierwszym wsporniku.
Lista kontrolna zamówienia
Określ standard i klasę, średnicę zewnętrzną i grubość ścianki, długość i formę produktu, stan wyżarzenia, ciśnienie testowe z podaniem grubości ścianki, do której się odnosi, czas trwania, wymagane testy nieniszczące i poziom certyfikatu. Dla tego rozmiaru normalnym oczekiwaniem jest certyfikat 3.1 zgodnie z EN 10204 z zapisem testu hydraulicznego, składem chemicznym i właściwościami mechanicznymi.
Dwie praktyczne uwagi domykają pętlę. Używaj czystej wody testowej, a po zakończeniu opróżnij i osusz rury, ponieważ pozostała woda w kręgu pozostawia przebarwienia, które należy usunąć przed instalacją. I zapisz ciśnienie testowe i czas trwania na liście pakowania, a także na certyfikacie, aby informacja podróżowała z pakietem na miejsce, zamiast pozostawać w pliku biurowym.

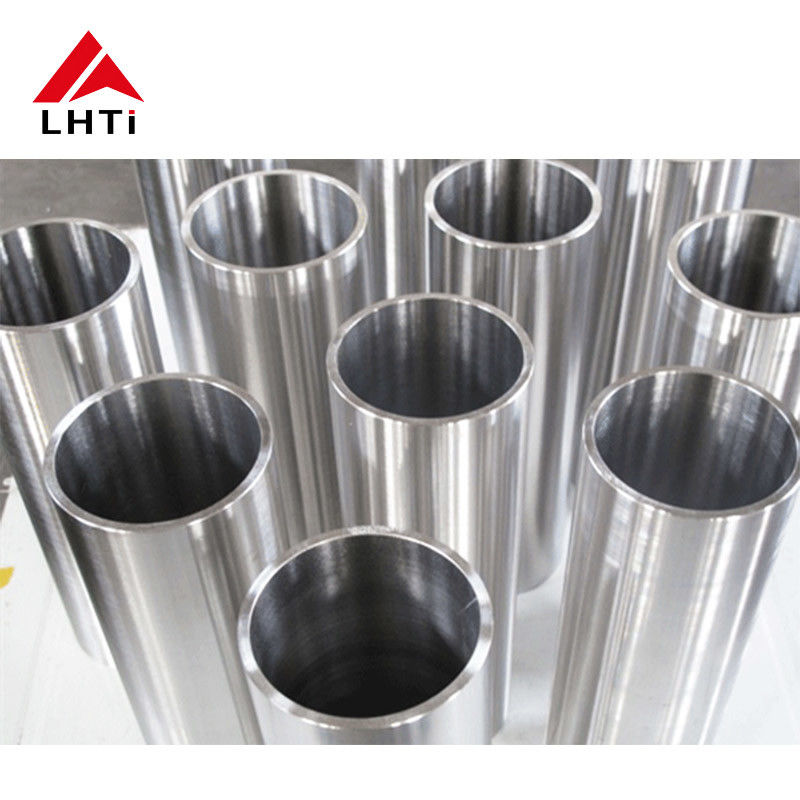

Obrazy produktów
