| Nazwa marki: | LH-Ti |
| Numer modelu: | LH-BL |
| MOQ: | 1 sztukę |
| Cena: | US dollar $30/pc--US dollar $80/pc |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
Koszty długiej szyjki spawanej z tytanu
Długa szyjka spawana to nie szyjka spawana z dłuższą piastą. Jest to element dyszy: przedłużona piasta pozwala na przyspawanie kołnierza bezpośrednio do płaszcza zbiornika lub rury o grubej ściance bez dodatkowego odcinka rurowego, a także umieszcza spawanie wystarczająco daleko od kołnierza, aby ciepło spawania nie zniekształciło powierzchni uszczelniającej. Oba te cechy są opłacane w postaci tytanowej masy i godzin obróbki, dlatego cena tego elementu zmienia się znacznie bardziej niż cena kołnierza nasuwanego.
Co faktycznie robi długa piasta
Długość piasty jest tabelaryczna według rozmiaru i klasy, i rośnie wraz ze wzrostem klasy, ponieważ ścianka przy spawie musi odpowiadać ściance dyszy. Z tego wynikają trzy rzeczy. Spaw znajduje się z dala od kołnierza, więc powierzchnia pozostaje płaska. Otwór można obrobić do wewnętrznej średnicy dyszy, dzięki czemu nie ma stopnia, w którym produkt mógłby się gromadzić. A piasta zapewnia wystarczającą długość do ultradźwiękowego badania spoiny z obu stron, czego krótka szyjka spawana nie zapewnia.
Koszt tej geometrii to masa. Długa szyjka spawana tego samego rozmiaru i klasy waży kilka razy więcej niż szyjka spawana, a w przypadku tytanu ta masa jest największą pozycją w cenie. Kupujący, który kopiuje zapytanie o szyjkę spawaną i dodaje słowo 'długa' bez zmiany klasy lub długości piasty, otrzyma wycenę, która będzie wyglądać na wysoką i faktycznie będzie poprawna dla rysunku.
| Forma | Piasta | Spaw | Gdzie to pasuje | Waga przy NPS 8, Klasa 600 |
|---|---|---|---|---|
| Długa szyjka spawana | Przedłużona, wielokrotnie większa od ścianki | Jeden spaw doczołowy na końcu piasty | Dysze zbiorników i naczyń | Najwyższa z trzech |
| Szyjka spawana | Krótki stożek do ścianki rury | Jeden spaw doczołowy na końcu piasty | Rurociągi na połączeniu kołnierzowym | Punkt odniesienia |
| Odkuwka szyjki dyszy | Integralna z kursem płaszcza | Spaw przeniesiony na płaszcz | Zbiorniki o grubej ściance | Ustalane przez projekt zbiornika |
| Nasuwany | Brak, otwór nad rurą | Dwa spawy pachwinowe | Rurociągi niskociśnieniowe | Niższa, słabsza na zmęczenie |
Trasa rur i kęsów
Małe długie szyjki spawane są często obrabiane z pręta lub kęsa z wytrawionym rdzeniem, ponieważ forma odkuwkowa dla małej objętości nie może być uzasadniona. Większe rozmiary są walcowane pierścieniowo lub kute na kształt, a następnie obrabiane. Trasa ma znaczenie dla kupującego, ponieważ części wytrawione niosą więcej czasu obróbki i więcej złomu, podczas gdy części kute niosą koszt narzędzi, który zwraca się tylko przy partii.
Obie trasy mogą spełniać wymiary ASME B16.5 i obie mogą być certyfikowane zgodnie z ASTM B381 dla odkuwki lub zgodnie ze standardem pręta dla materiału wyjściowego. Zmienia się czas dostawy i minimalna ilość: rozmiar wytrawiony można wykonać pojedynczo, rozmiar kuty zazwyczaj nie.
Dlaczego cena się zmienia
Cztery rzeczy napędzają większość różnic między dwiema wycenami tego, co wygląda na ten sam kołnierz: klasa, powierzchnia, długość piasty i wielkość partii. Zmiana klasy zmienia jednocześnie grubość ścianki i okrąg śrub, rowek pierścieniowy dodaje obróbki i eliminuje opcję prostej powierzchni podniesionej, a piasta dłuższa niż standardowy wzór dodaje masy na obu końcach kęsa.
| Sterownik kosztów | Dlaczego zmienia cenę | Zmiana | Jak to utrzymać | Sprawdź wycenę |
|---|---|---|---|---|
| Waga odkuwki | Tytan jest kupowany na kilogramy | Wysoka | Nie przesadzaj z długością piasty | Podana waga na sztukę |
| Materiał wyjściowy | Pręt lub kęs wytrawiony, lub walcowany pierścieniowo | Wysoka | Walcowanie pierścieniowe, gdzie rozmiar na to pozwala | Nazwana trasa procesu |
| Klasa i powierzchnia | Grubość ścianki i czas obróbki rowka RTJ | Wysoka | Dopasuj klasę do linii | Potwierdzona klasa i powierzchnia |
| Czas obróbki | Godziny CNC na piastę, otwór i powierzchnię | Średnia | Partia powyżej pięciu sztuk | Wielkość partii w ofercie |
| Testowanie | UT, PMI, hydro, strona trzecia | Średnia | Jeden raport, nie trzy | Nazwany zakres i standard |
Powierzchnia jest pozycją najczęściej pomijaną w zapytaniu i tą, która najbardziej zmienia cenę po klasie. Powierzchnia podniesiona jest obrabiana w jednym przejściu; rowek pierścieniowy wymaga narzędzia uformowanego, mierzonej głębokości i wykończenia powierzchni, które uszczelni metalowy pierścień, i nie można go naprawić, jeśli rowek zostanie wycięty zbyt duży. W przypadku tytanu rowek również utwardza się podczas pracy, więc ostatnie przejście musi być lekkie.
Odczytywanie pola ceny na tej stronie
Blok specyfikacji na tej stronie zawiera cenę od 30 do 80 dolarów amerykańskich za sztukę. Jest to zakres szablonu pozostały po liście małych kołnierzy, a nie wycena długiej szyjki spawanej. Przy NPS 8 w Klasie 600 tytanowa długa szyjka spawana waży dziesiątki kilogramów, a sam metal jest wart znacznie więcej niż górna granica tego zakresu, przed jakąkolwiek obróbką.
Traktuj każdą cenę pokazaną na stronie produktu jako wskaźnik najmniejszego elementu w zakresie i poproś o wycenę na podstawie wagi, klasy, powierzchni i wielkości partii. To samo dotyczy nazwy produktu, która obecnie brzmi jak fraza wyszukiwania, a nie opis części.
Uwagi dotyczące zamawiania
Podaj zewnętrzną średnicę i ściankę dyszy, rozmiar i klasę kołnierza, powierzchnię, długość piasty lub wysunięcie od płaszcza, otwór, gatunek i zakres testów. Jeśli kołnierz ma być zamontowany na zbiorniku, grubość płaszcza przy spawie jest częścią specyfikacji kołnierza, ponieważ piasta musi do niej pasować, aby uzyskać pełne wtopienie spoiny.
W kwestii gatunku, tabele powyżej tej strony obejmują Gr1, Gr2, Gr5, Gr7 i Gr12, podczas gdy linia materiałowa wymienia Gr1 dwukrotnie i dodaje Gr3, Gr4 i Gr9 bez żadnego składu dla nich. W przypadku długiej szyjki spawanej praktycznym wyborem jest Gr2 do ogólnego zastosowania i Gr7 tam, gdzie dysza będzie narażona na chlorki; Gr5 jest używany, gdy dysza jest połączeniem o dużym obciążeniu. Poproś o gatunek i standard w jednej linii raportu.
Pola wymiarowe również wymagają uwagi. Wiersz rozmiaru podaje NPS 1/2 do 24 i DN 10 do 2000 razem, ale NPS 24 to DN 600, więc obie połówki są różnymi zakresami i tylko pierwsza odpowiada B16.5. Wiersz standardu kończy się na ASTM B16.5, który nie jest wydanym standardem: wymiary pochodzą z ASME B16.5, materiał z ASTM B381. Raport cytujący ASTM B16.5 nie może być wyprodukowany, więc sformułowanie powinno zostać poprawione przed złożeniem zamówienia.

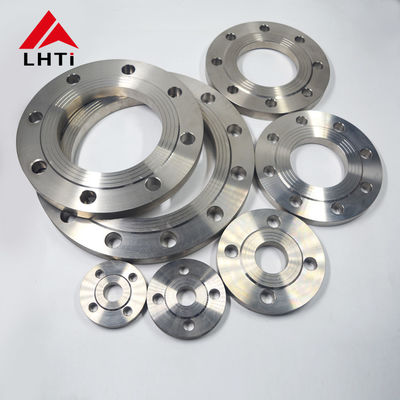

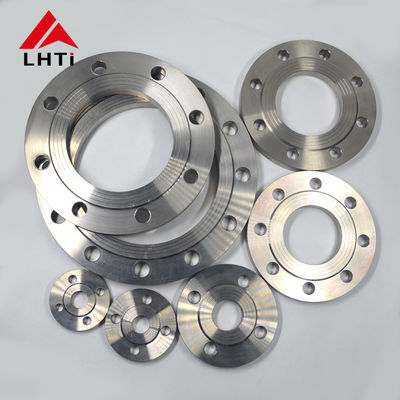

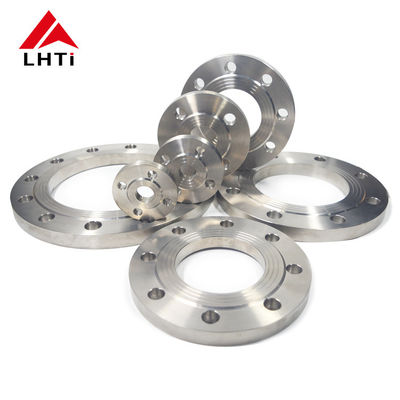

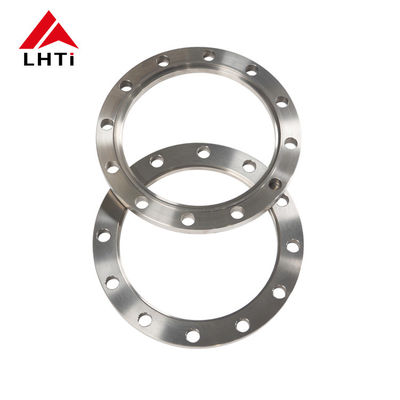

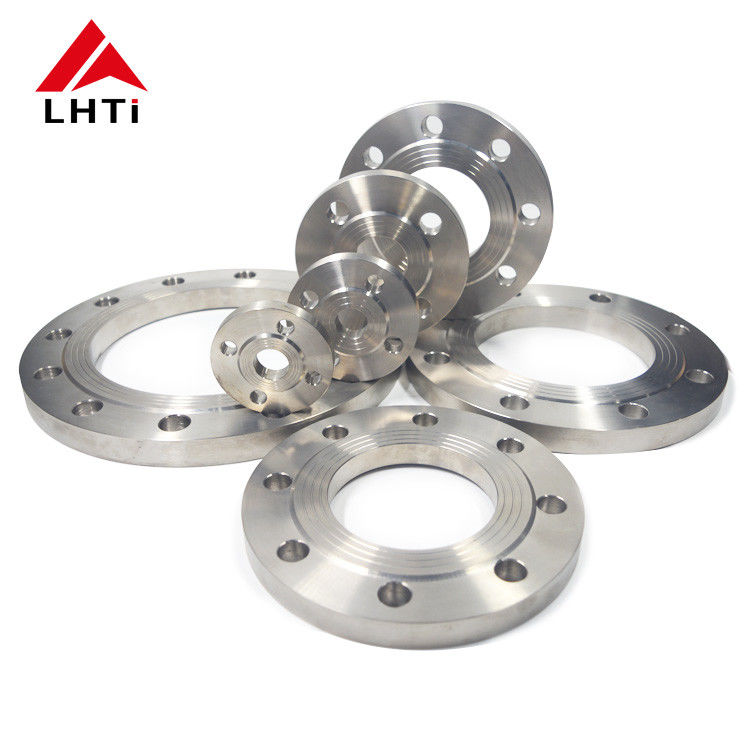

Obrazy produktów
