Dwa systemy nazewnictwa spotykają się przy zamówieniu kołnierza tytanowego. Gatunki ASTM Gr1 i Gr2 to te, których używa większość międzynarodowych rysunków i certyfikatów, podczas gdy chińskie huty, w tym ta, pracują również według oznaczeń GB/T TA. Oba systemy opisują te same metale pod różnymi nazwami, a zamówienie, które je miesza bez określenia, który z nich obowiązuje, jest częstym źródłem opóźnień przy odbiorze towaru.

TA0 do TC4: co oznaczają chińskie oznaczenia

Chiński system tytanu GB/T używa TA dla gatunków prawie czystych, TB dla stopów beta i TC dla stopów alfa beta. TA0 i TA1 znajdują się na końcu o niskiej zawartości tlenu i odpowiadają ASTM Gr1. TA2 to standardowy gatunek przemysłowej czystości i odpowiada Gr2. TA3 odpowiada Gr3. TA9 to gatunek modyfikowany palladem i odpowiada Gr7, a TA10 to gatunek molibdenowo-niklowy i odpowiada Gr12. TC4 to Ti-6Al-4V i odpowiada Gr5.

Dopasowanie jest bliskie, ale nie jest licencją na swobodne zastępowanie. Certyfikat jest zazwyczaj wydawany w jednym systemie, więc zamówienie powinno zawierać nazwę systemu, według którego będzie sprawdzać kontrola odbiorcza. Jeśli na rysunku jest TA2, a raport mówi Gr2, inspektor potrzebuje pisemnego potwierdzenia równoważności, w przeciwnym razie materiał będzie stał w kwarantannie, podczas gdy ktoś go potwierdzi.

Wybór między Gr1 a Gr2 dla kołnierza

Różnica między Gr1 a Gr2 polega na zawartości tlenu, a nie na stopie: około 0,18 procent w porównaniu do 0,25 procent. Podnosi to wytrzymałość na rozciąganie z 240 do 345 MPa i granicę plastyczności z 138 do 275 MPa, i dlatego Gr2 jest domyślnym wyborem dla kołnierza. Połączenie śrubowe obciąża powierzchnię w ściskaniu wokół uszczelki, a miękka powierzchnia Gr1 o dużej średnicy odkształci się pod obciążeniem wstępnym śrub przed osadzeniem uszczelki.

Gr1 nadal ma swoje miejsce. Jest bardziej formowalny z tych dwóch, łatwiejszy do gięcia i tworzy głębsze wgłębienie na uszczelkę przy niskim obciążeniu śrubowym, co nadaje się do linii wodnych i użytkowych niskiego ciśnienia. Nie nadaje się jednak do połączenia klasy 900 lub 1500, gdzie obciążenie śrubowe jest wysokie, a powierzchnia musi pozostać płaska przez kilka montaży.

Serwis chemiczny decyduje bardziej niż wytrzymałość

Pole zastosowania na tej stronie mówi o przemyśle chemicznym, a w tym zastosowaniu gatunek jest wybierany na podstawie medium, a nie wytrzymałości. Gr2 jest ogólnym rozwiązaniem dla kwasów utleniających i roztworów obojętnych. Gr7 jest rozwiązaniem tam, gdzie obecne są chlorki, ponieważ dodatek palladu pozwala metalowi na repasywację zamiast wżerania. Gr12 jest rozwiązaniem dla kwasów redukujących i gorących roztworów, gdzie molibden i nikiel wykonują pracę, której pallad nie może.

Dwie z tych opcji są często odwracane w praktyce. Gr12 jest często oferowany jako ogólne ulepszenie Gr2, ale jest słabszy niż Gr7 w obecności chlorków i nie powinien być stosowany do wody morskiej. Gr7 jest często oferowany wszędzie tam, gdzie pojawia się kwas, ale jego zaleta znika w silnie utleniających kwasach, gdzie zwykły Gr2 działa dobrze przy niższej cenie.

ANSI i ASME to jeden standard

Tytuł tej strony powtarza standard dwukrotnie, raz jako ANSI B16.5 i raz jako ASME B16.5. Są to te same dokumenty: ANSI to starsza nazwa organu, który obecnie publikuje jako ASME, a B16.5 od dziesięcioleci nosi przedrostek ASME. Wymienienie obu jest nieszkodliwe, ale jest to oznaka, że blok atrybutów został napisany w celu wyszukiwania, a nie dla rysunku.

Pole nazwy produktu jest bardziej poważną niespójnością. Mówi o kołnierzu zaślepiającym ANSI tytanowym, podczas gdy tytuł strony i opis opisują kołnierze ogólnie. Kołnierz zaślepiający to jedna specyficzna forma bez otworu. Jeśli przedmiotem oferty jest szyjka spawana lub wsuwana, pole powinno zostać poprawione przed wydaniem oferty, ponieważ typ decyduje o cenie bardziej niż jakiekolwiek inne pojedyncze pole.

Uwagi do zamówienia

Podaj typ, gatunek w jednym systemie nazewnictwa, standard, rozmiar, klasę, powierzchnię i raport. Typ jest polem najczęściej brakującym w zapytaniach pochodzących z wyszukiwania i jest to pierwsza rzecz, której potrzebuje zakład, aby móc złożyć ofertę: kołnierz zaślepiający, szyjka spawana i wsuwany w tym samym rozmiarze i klasie to trzy różne odlewy lub odkuwki o trzech różnych wagach.

Na tej stronie pole materiału zawiera gr2, gr7 i gr12, podczas gdy tytuł i opis prowadzą z Gr1 i Gr2. Gr1 jest zatem oferowany, ale nie wymieniony, a kupujący potrzebujący Gr1 powinien to wyraźnie zaznaczyć. Pole techniki brzmi Froged, co jest pisownią słowa forged (kuty), a pole inspekcji obiecuje badanie ultradźwiękowe z raportem 3.1, co jest kombinacją do umieszczenia w zamówieniu.

Rozmiar i ciśnienie podążają za wzorem innych stron w tym zakresie: NPS 1/2 do 24 jest zapisane obok DN 10 do 2000, ale NPS 24 to DN 600, więc liczba w nawiasie zawyża zakres dla kołnierza B16.5. Klasa 150 do 2500 jest zgodna z B16.5. Podaj klasę, a nie przeliczone ciśnienie w barach, ponieważ klasa określa okrąg śrubowy i uszczelkę, a także ściankę.

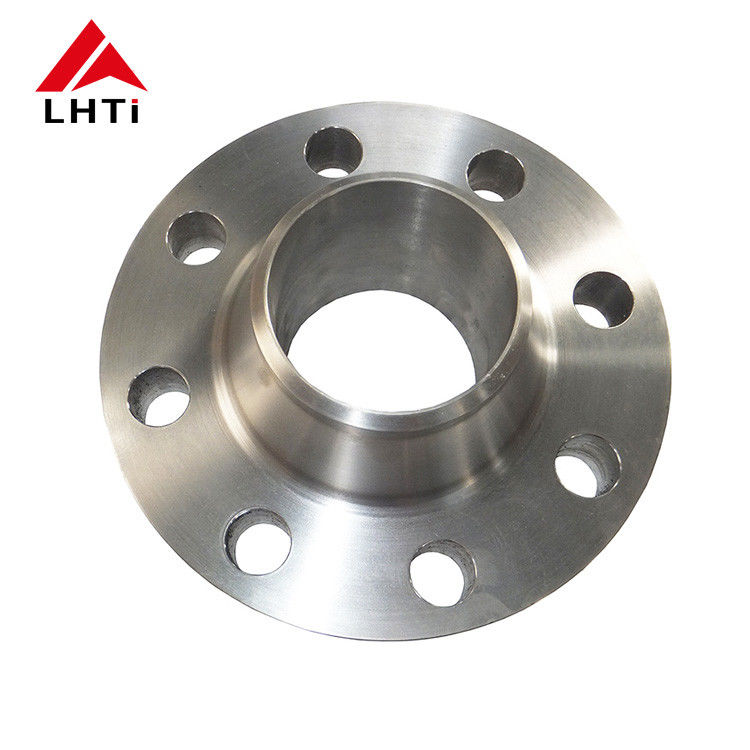

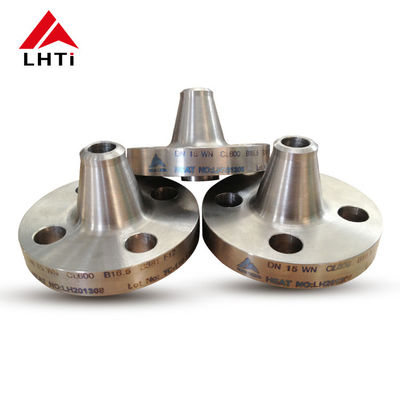

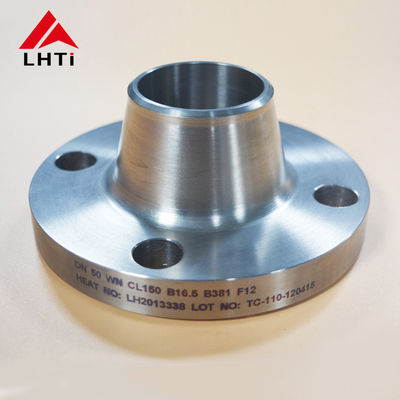

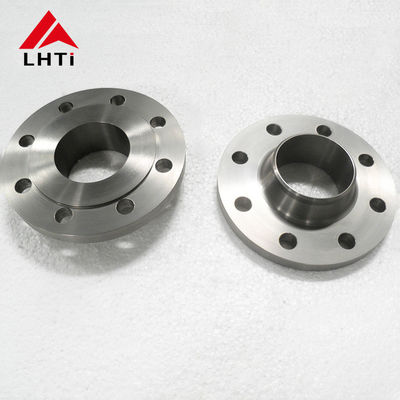

Obrazy produktów
