| Nazwa marki: | LH-Ti |
| Numer modelu: | LH-BL |
| MOQ: | 1 sztukę |
| Cena: | US dollar $30/pc--US dollar $80/pc |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |

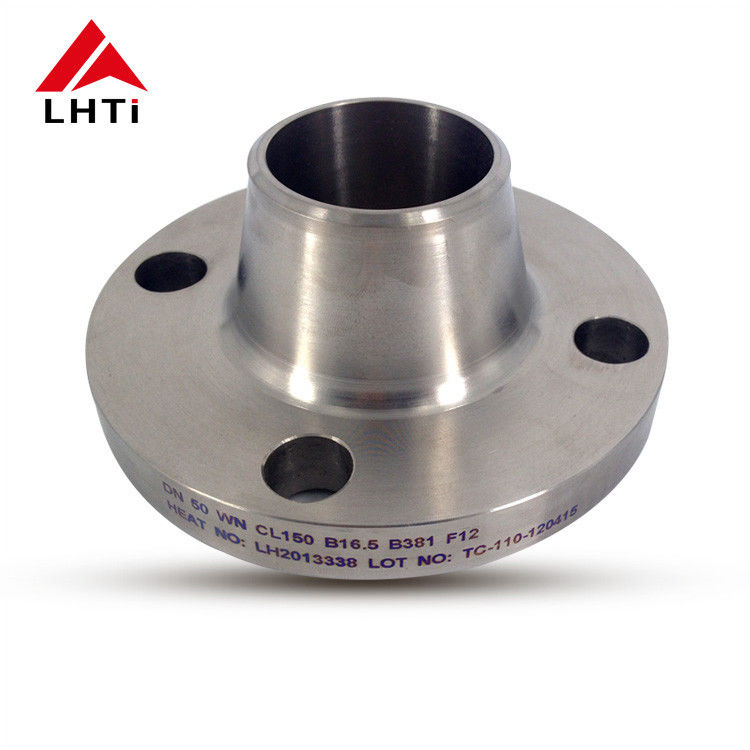

Kuty Gr2 Tytan WN RF Kołnierz ANSI B16.5
Ten kołnierz szyjny spawany jest kuty z tytanu klasy 2, obrabiany CNC i wykończony podniesioną powierzchnią zgodnie z ANSI B16.5. Długa stożkowa szyjka jest spawana doczołowo z rurą, dzięki czemu połączenie płynnie przenosi obciążenia i dobrze utrzymuje ciśnienie, dlatego kołnierz WN jest często wybierany do linii wysokociśnieniowych i wysokotemperaturowych. Tytan sprawia, że połączenie jest lekkie i silnie odporne na chlorki, wodę morską i wiele kwasów, a kuta struktura zapewnia gęste, jednorodne ziarno, które łatwo się obrabia i utrzymuje płaską powierzchnię.
Specyfikacje techniczne
| Typ | Kołnierz szyjny spawany WN |
| Materiał | Gr1, Gr2, Gr3, Gr4, Gr7, Gr9 |
| Standard | ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116 |
| Powierzchnia uszczelniająca | RF (podniesiona powierzchnia) |
| Rozmiar | NPS 1/2 do NPS 24 (DN10 do DN2000) |
| Ciśnienie | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6 do PN64 |
| Technika | Kuty i obrabiany CNC |
| Powierzchnia | Polerowana |
| Inspekcja | Badanie ultradźwiękowe i raport z badań materiałowych EN 10204 3.1 |
Wymagania dotyczące składu chemicznego (%)
| Klasa | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | bal |
Wymagania dotyczące wytrzymałości na rozciąganie
| Klasa | Wytrzymałość na rozciąganie min | Granica plastyczności min | Wydłużenie (%) |
| 1 | 35 KSI / 240 MPa | 20KSI / 138 MPa | 24 |
| 2 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 5 | 130KSI / 895 MPa | 120KSI / 828 MPa | 10 |
| 7 | 50KSI / 345 MPa | 40KSI / 275 MPa | 20 |
| 12 | 70KSI / 438 MPa | 50KSI / 345 MPa | 18 |
Zdjęcia produktu
Zastosowania i zapewnienie jakości
Kołnierze szyjne spawane tego typu są stosowane w pompach i zaworach, rurociągach, naczyniach ciśnieniowych, zakładach chemicznych i petrochemicznych, naziemnym sprzęcie lotniczym oraz systemach przybrzeżnych i morskich, które wymagają lekkiego kołnierza odpornego na chlorki i wodę morską. Inne typy z tego samego zakresu obejmują kołnierze SO, BL, SW, PL i z luźną szyjką. Kontrola jakości obejmuje badania mechaniczne (wytrzymałość na rozciąganie i twardość), analizę chemiczną za pomocą spektrometru i PMI, kontrole wymiarowe od zakupu materiału do dostawy końcowej oraz pełną dokumentację certyfikacyjną, z badaniem ultradźwiękowym i raportem z badań materiałowych zgodnie z EN 10204 3.1 na życzenie.
