| Nazwa marki: | LH-Ti |
| Numer modelu: | LH-BL |
| MOQ: | 1 sztukę |
| Cena: | US dollar $30/pc--US dollar $80/pc |
| Warunki płatności: | Akredytywa, T/T, Western Union |
| Zdolność do zaopatrzenia: | 5000 sztuk miesięcznie |
Tytanowa Płaska Kołnierz PL DN40 RF ANSI B16.5
Ten tytanowy kołnierz płaski (typ PL) jest kuty, obrabiany CNC, z podniesionym czołem, wykonany zgodnie z normą DN40 i ANSI B16.5. Kołnierz płaski jest przykręcany do współpracującego kołnierza przez ściankę rury, co zapewnia proste i kompaktowe połączenie dla linii o niskim i średnim ciśnieniu. Kuta obudowa jest gęsta i wolna od porowatości, polerowane czoło pozwala na równomierne osadzenie uszczelki, a podniesione czoło koncentruje obciążenie śrub w miejscu, gdzie potrzebne jest uszczelnienie. Tytan jest odporny na chlorki, wodę morską i wiele kwasów, a jego waga stanowi około połowy wagi stali. Każda część jest sprawdzana za pomocą badań ultradźwiękowych i wysyłana z raportem z badań materiałowych zgodnie z normą EN 10204 3.1.
Specyfikacje Techniczne
| Produkt | Tytanowy kołnierz płaski (PL) |
| Norma | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| Typy | PL, WN, SO, BL, SW, łączony na wcisk, niestandardowy |
| Klasa | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Zakres rozmiarów | 1/2 cala do 60 cali (DN15 do DN1200) |
| Klasa ciśnienia | 150# do 2500#, PN6 do PN64 |
| Powierzchnia uszczelniająca | RF (podniesione czoło) |
| Technika wykonania | Kuty i obrabiany CNC |
| Kontrola | Badania ultradźwiękowe i raport EN 10204 3.1 |
Wymagania dotyczące składu chemicznego (max %)
| Klasa | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
Wymagania dotyczące wytrzymałości na rozciąganie
| Klasa | Wytrzymałość na rozciąganie (min) | Granica plastyczności (min) | Wydłużenie |
| 1 | 240 MPa / 35 KSI | 138 MPa / 20KSI | 24% |
| 2 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 5 | 895 MPa / 130KSI | 828 MPa / 120KSI | 10% |
| 7 | 345 MPa / 50KSI | 275 MPa / 40KSI | 20% |
| 12 | 438 MPa / 70KSI | 345 MPa / 50KSI | 18% |

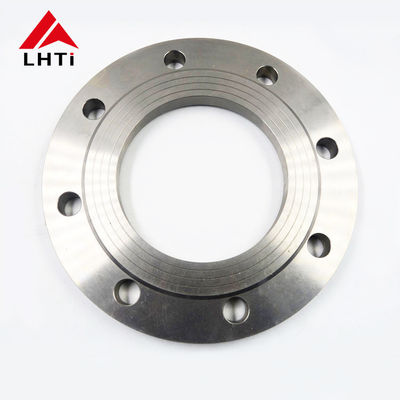

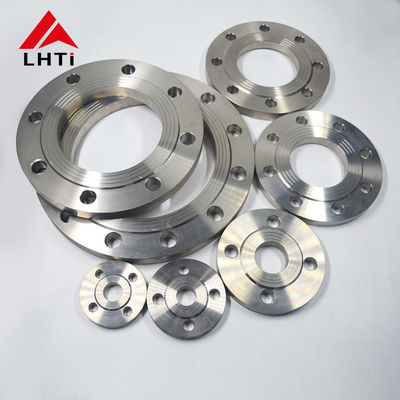

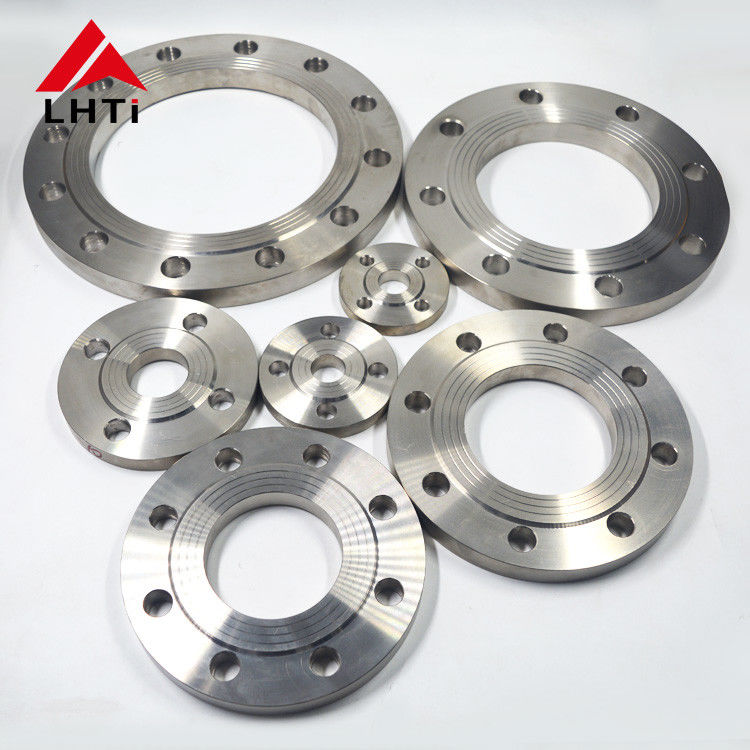

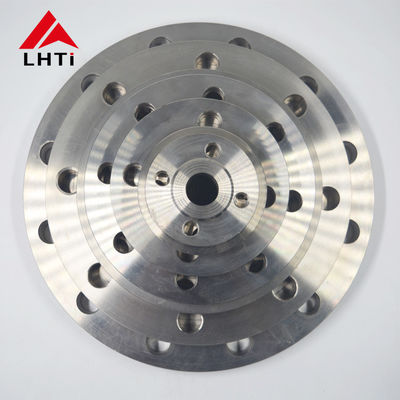

Zdjęcie produktu
Zastosowania
Kołnierz płaski jest montowany tam, gdzie potrzebne jest kompaktowe, odporne na korozję połączenie. Typowe zastosowania obejmują rurociągi w zakładach przetwórczych, połączenia pomp i zaworów, linie uzdatniania wody i odsalania, usługi w przemyśle naftowym i gazowym, sprzęt do obsługi chemikaliów, rurociągi morskie i ogólne inżynieria. Ponieważ rozmiar, klasa ciśnienia i czoło mogą być wykonane zgodnie z rysunkiem, kołnierz można dopasować do istniejących rurociągów i norm uszczelek. Każda partia jest sprawdzana pod kątem wymiarów, wykończenia czoła i materiału przed pakowaniem w drewniane skrzynie do eksportu.
