| Nazwa marki: | LHTi |
| Numer modelu: | lewy-Ti10 |
| MOQ: | 5 sztuk |
| Warunki płatności: | L/C, D/P, T/T itp. |
Kolano tytanowe Gr2 90 stopni ASME B16.9
Kolano 90-stopniowe zmienia kierunek rurociągu pod kątem prostym i jest jednym z najczęściej stosowanych złączek do spawania doczołowego. Kolano tytanowe ma gładką ściankę wewnętrzną i niewielki opór przepływu dla gorącego medium, jest odporne na kwasy i zasady, ma długą żywotność i jest wygodne w montażu, dlatego jest szeroko stosowane w przetwórstwie chemicznym, naftowym, przemyśle lekkim i ciężkim, energetyce, lotnictwie, budowie statków i innych podstawowych inżynieriach. To złączka jest pchana i wytłaczana w gatunkach Gr2, Gr7 i Gr12 do połączenia z rurami tytanowymi bez szwu lub spawanych.
Specyfikacje techniczne
| Nazwa produktu | Kolano tytanowe, 90 stopni |
| Materiał | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| Standard | ASME B16.9, ASME B363, ASTM B337 / B338 |
| Średnica zewnętrzna | 1/8 cala do 48 cali |
| Grubość ścianki | Sch5s do Sch160 |
| Typ | Bez szwu lub spawane |
| Technika | Pchanie, wytłaczanie |
| Zastosowanie | Połączenie złączek rurowych |
| Testowanie | Wymiary, rozciąganie, UT, PT, skład chemiczny, hydrostatyczny, prąd wirowy, radiograficzny, grubość, PMI |
| Test strony trzeciej | Dostępny |
Minimalne właściwości mechaniczne według gatunku
| Gatunek | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Wydłużenie (%) |
| Gatunek 1 | 240 | 138 | 24 |
| Gatunek 2 | 345 | 275 | 20 |
| Gatunek 7 | 345 | 275 | 20 |
| Gatunek 12 | 483 | 345 | 18 |
Wymiary kolana tytanowego 90 stopni (wybrane rozmiary)
| NPS | Średnica zewnętrzna (mm) | Od środka do czoła (mm) | Ścianka Sch10S (mm) | Ścianka Sch40S (mm) |
| 1/2" | 21.34 | 38.10 | 2.11 | 2.77 |
| 1" | 33.40 | 38.10 | 2.77 | 3.38 |
| 2" | 60.33 | 76.20 | 2.77 | 3.91 |
| 3" | 88.90 | 114.30 | 3.05 | 5.49 |
| 4" | 114.30 | 152.40 | 3.05 | 6.02 |
| 6" | 168.28 | 228.60 | 3.40 | 7.11 |
| 8" | 219.08 | 304.80 | 3.76 | 8.18 |
Kontrola jakości
Każde kolano tytanowe jest sprawdzane pod względem wymiarów, wytrzymałości na rozciąganie, badania ultradźwiękowego (UT), badania penetracyjne (PT), analizy składu chemicznego, próby ciśnieniowej, badania prądami wirowymi, badania radiograficzne, pomiaru grubości i badania PMI przed wysyłką.

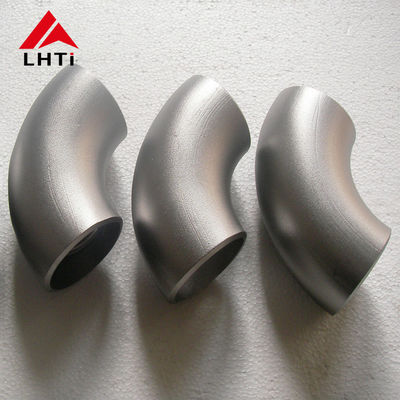

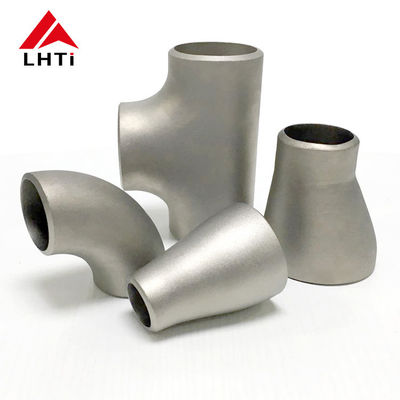

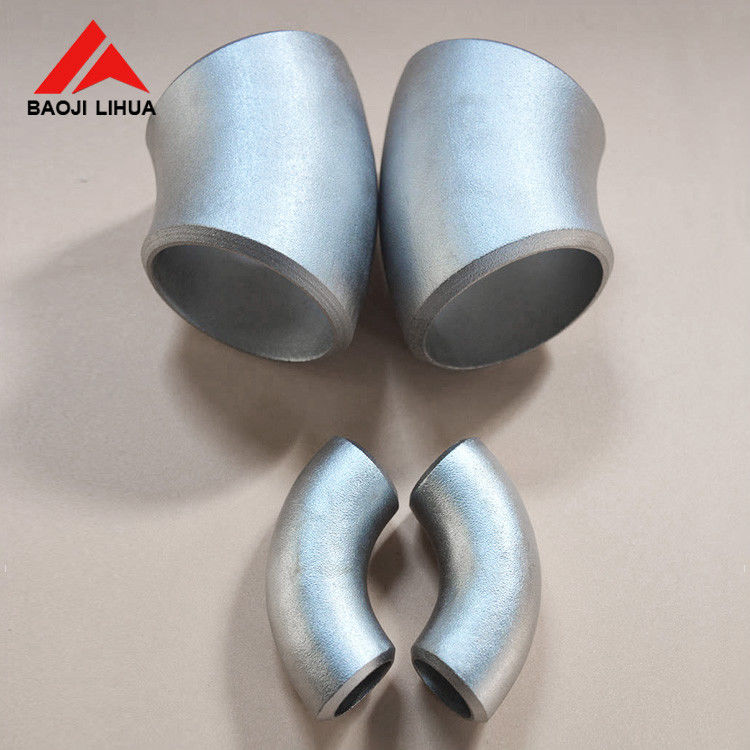

Zdjęcia produktu
Zastosowania
Instalacje chemiczne i naftowe, elektrownie, systemy lotnicze i stoczniowe oraz ogólne połączenia rurowe przemysłowe, gdzie wymagana jest lekka, odporna na korozję zmiana kierunku o 90 stopni. Rozmiary, grubości ścianek i gatunki materiałów mogą być produkowane zgodnie z rysunkiem lub specyfikacją standardową.
