| Nazwa marki: | LHTi |
| Numer modelu: | lewy-Ti2 |
| MOQ: | 1 sztuka |
| Cena: | US dollar $550/piece--US dollar $2,000/piece |
| Warunki płatności: | L/C, D/P, T/T itp. |
| Zdolność do zaopatrzenia: | 20000 sztuk miesięcznie |

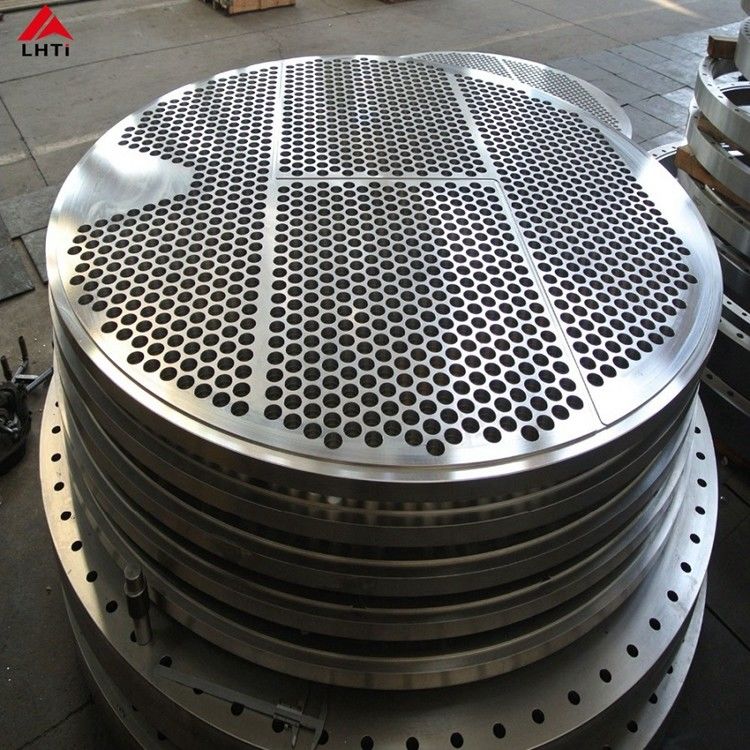

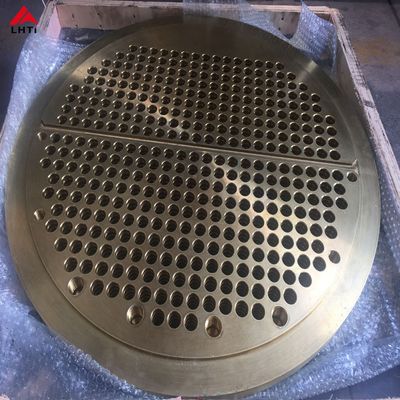

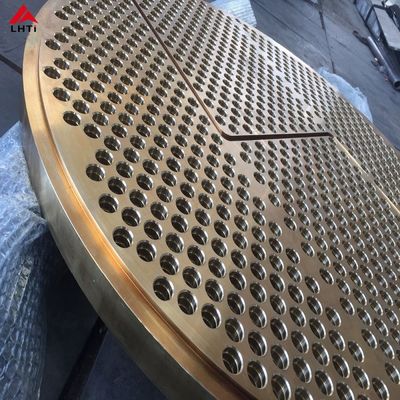

Tytanowa płyta rurowa ASME B381 Gr5 do wymiennika ciepła
Tytanowa płyta rurowa to nawiercana płyta stosowana w naczyniach chemicznych, takich jak wymienniki ciepła rurowe, naczynia ciśnieniowe, kotły parowe, skraplacze, parowniki i instalacje do odsalania wody morskiej. W tytanowej płycie nawierca się otwory o takiej samej średnicy zewnętrznej jak rury, a rury przechodzą przez nie i są spawane na miejscu. Ponieważ rozstaw otworów, średnica rur, prostopadłość i jasność powierzchni wpływają na montaż, każda płyta jest obrabiana z precyzyjną tolerancją. Ta niestandardowa płyta rurowa ma wymiary 1057 x 125 mm i jest wykonana z tytanu Gr1, Gr2, Gr5, Gr7 lub Gr12; tytan zapewnia jej dużą sztywność, dobre przewodnictwo cieplne i doskonałą odporność na korozję, a bardzo duże płyty o średnicy 4 m do 5 m lub więcej są powszechne.
| Norma | ASTM/ASME B265, ASTM/ASME B381 |
| Materiał | Tytan Gr1, Gr2, Gr5, Gr7, Gr12 |
| Średnica płyty rurowej | Do 8600 mm (na zamówienie) |
| Zakres średnic otworów | 1,5 mm - 238 mm |
| Głębokość otworu | Do 1100 mm |
| Metoda produkcji | Kucie, wyżarzanie i obróbka skrawaniem |
| Test jakości | UT, PT |
| Testy stron trzecich | Dostępne |
| Zastosowanie | Wymiennik ciepła, naczynie ciśnieniowe, skraplacz, odsalanie wody morskiej |
| Klasa | Fe max | O max | N max | C max | H max |
|---|---|---|---|---|---|
| Klasa 1 | 0,2 | 0,18 | 0,03 | 0,1 | 0,015 |
| Klasa 2 | 0,3 | 0,25 | 0,03 | 0,1 | 0,015 |
| Klasa | Skład stopu | Wytrzymałość na rozciąganie (ksi / MPa) | Granica plastyczności (ksi / MPa) | Wydłużenie min % |
|---|---|---|---|---|
| Klasa 1 | Nierozdrobniony Ti (czysty) | 35 / 240 | 25 / 170 | 30 |
| Klasa 2 | Nierozdrobniony Ti (czysty) | 58 / 400 | 40 / 275 | 25 |
Te tytanowe płyty rurowe są dostarczane do wymienników ciepła, naczyń ciśnieniowych, skraplaczy, kotłów, urządzeń filtrujących i jednostek do odsalania wody morskiej, gdzie płyta musi pozostać sztywna i wolna od korozji podczas wymiany ciepła. Ponieważ tytan jest odporny na działanie wody morskiej i agresywnych chemikaliów, płyta rurowa zachowuje swoją wytrzymałość i dokładność uszczelnienia przez długi okres eksploatacji przy niskich wymaganiach konserwacyjnych. Jako producent i handlowiec tytanu z ponad 16-letnim doświadczeniem, Baoji Lihua produkuje płyty rurowe poprzez kucie, wyżarzanie i obróbkę skrawaniem, kontroluje je za pomocą UT i PT, a także może zorganizować testy stron trzecich. Rozmiary są wykonywane zgodnie z rysunkiem, dostępne są bezpłatne próbki, a opakowanie to skrzynia ze sklejki. Prosimy o przesłanie rysunku, klasy i ilości w celu uzyskania wyceny.
