| Nazwa marki: | LHTi |
| Numer modelu: | WN |
| MOQ: | 1 szt. |
| Cena: | $15.5-75.5 / pc |
| Warunki płatności: | L/C, T/T, D/P, D/A, Western Union |
| Zdolność do zaopatrzenia: | 1000000 sztuk miesięcznie |

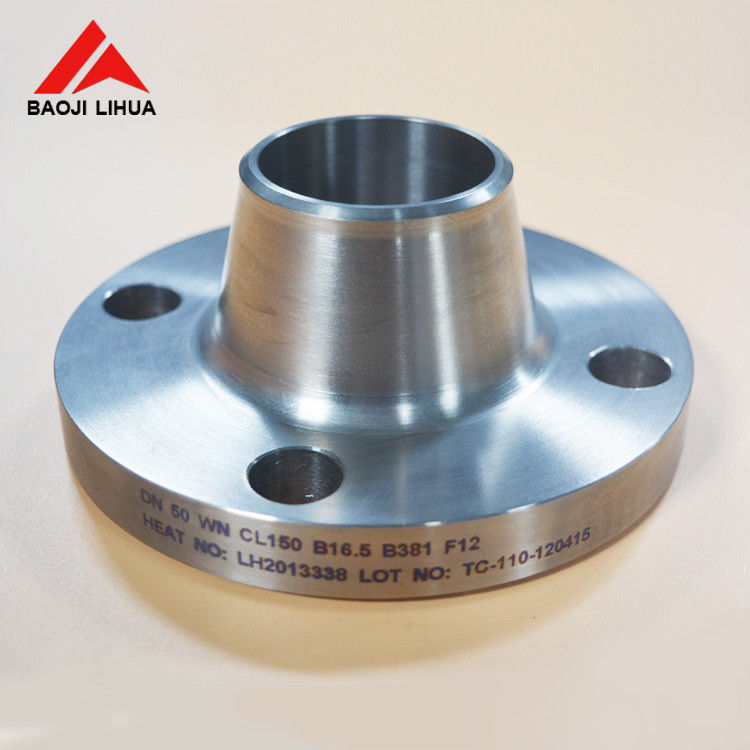

Gr2 Tytanowy kołnierz zwojowy WNRF ANSI B16.5
Flanca szyjki spawalniczej ma zagęszczoną szyję i jest spawana z tyłem do rury, więc złącze jest mocniejsze i mniej prawdopodobne do deformacji niż płasko spawane złącze.Obie szyje kołnierza szyjki spawania są naprzeciwko siebie, a końce łączące są spawane do dyszy sprzętu lub końca ruryPonieważ szyja wzmacnia węzeł i przenosi nacisk z dala od powierzchni płaszcza,w przypadku linii i urządzeń pracujących pod wyższym ciśnieniem lub w szerokim zakresie temperatur, zazwyczaj wybierane jest titanowe koło spawaneNasze płaszcze WN są wykute z tytanu klasy 2 i obrobione z podwyższoną twarzą według normy ANSI B16.5, co utrzymuje powierzchnię złącza wolną od deformacji cieplnej spawania.
Specyfikacje techniczne
| Rodzaj | WN, kołnierz szyi spawania |
| Materiał | Tytuł Gr2 (dostępny również w Gr1, Gr5, Gr7, Gr12) |
| Standardowy | ANSI / ASME / ASTM B16.5, ASTM B381 |
| Wielkość | Od 1 cm do 36 cm (DN15 do DN900) |
| Klasa ciśnienia | Wymagania w zakresie bezpieczeństwa |
| Twarz uszczelniająca | Wzniesiona twarz (RF), FF, RTJ |
| Połączenie | Włóczniki |
| Badanie jakości | UT, PT, PMI i sprawozdanie z badań materiałów EN 10204 3.1 |
| Badanie ze strony trzeciej | Wymagania w zakresie bezpieczeństwa |
Skład chemiczny tytanu klasy 2 (%)
| Klasa | Min. | C max | Fe max | H max | N max | O max. |
| Gr. 2 | 99.2 | 0.10 | 0.30 | 0.015 | 0.03 | 0.25 |
Właściwości mechaniczne tytanu klasy 2
| Nieruchomości | Wartość |
| Gęstość | 40,5 g/cm3 |
| Punkt topnienia | 1665 °C (3030 °F) |
| Wytrzymałość na rozciąganie | 49900 psi (344 MPa) |
| Siła wydajności (0,2% offset) | 39900 psi (275 MPa) |
| Wydłużenie | 20 % |
Równoważne klasy dla tytanu klasy 2
| Materiał | Werkstoff nr. | Zjednoczone Narody |
| Tytanium Gr 2 | 3.7035 | R50400 |

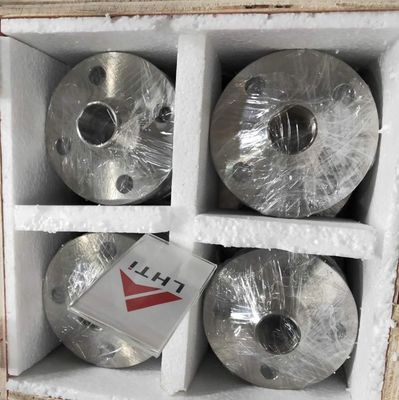

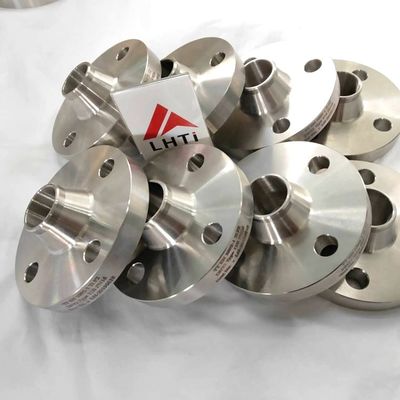

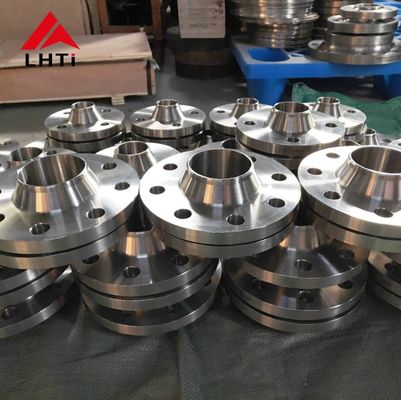

Zdjęcia produktów
Aplikacje i usługi
Flanki szyjki spawania są powszechnie stosowane na liniach i urządzeniach przekraczających 2,0 MPa (klasa 150 / PN20), na rurociągach o wahających się lub wysokich temperaturach oraz na liniach przewożących kosztowne,podłoże łatwopalne lub trudne do uszczelnieniaTypowe zastosowania obejmują dysze kotłowe i naczynia ciśnieniowe, rurociągi do przetwarzania ropy naftowej i chemicznej, budownictwo statków, metalurgię, przetwarzanie żywności i ogólne połączenia rurociągów wysokiego ciśnienia.Ponieważ tytan jest odporny na chlorydy i wodę morską., te kołnierze są również odpowiednie do odsalania, obsługi obiektów morskich i chemicznych.wymiary uszczelnienia twarzy i szyi można podać na rysunku lub zgodnie z wymaganą normą.
