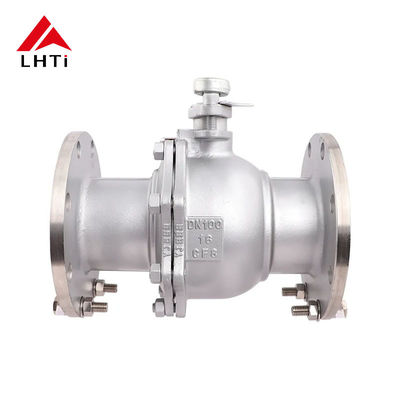

ANSI B16.34 Titanowy zawór kulkowy dla branży chemicznej i energetycznej (DN10-DN200)

ANSI B16.34 Titanowy zawór kulkowy dla branży chemicznej i energetycznej (DN10-DN200)

W sprawieANSI B16.34 Titanowy zawór kulkowy Gr2/Gr7 PN16jest to zawór o wysokiej wydajności powszechnie stosowany wchemicznea takżeprzemysł energetyczny. wyprodukowane z wykorzystaniemKlasa 2 (Gr2)a takżeKlasy 7 (Gr7)Zestawy tytanu, ten zawór oferuje wyższą wytrzymałość, odporność na korozję i wytrzymałość mechaniczną, które są kluczowe w wymagających środowiskach przemysłowych.Ten zawór jest zaprojektowany do obsługi szerokiego zakresu zastosowań od DN10 do DN200 i nominalnych ciśnienia do PN16Poniżej przedstawiono szczegółowy opis i podział najważniejszych cech i zalet.

Kluczowe cechy:

1. Wybór materiału (tytanium Gr2/Gr7):

   • Tytanium klasy 2Znany z doskonałej odporności na korozję, szczególnie w środowiskach chemicznych.co czyni go idealnym dla przemysłu zajmującego się agresywnymi płynami chemicznymi.
   • Tytanium Gr7: Stop, który dodaje paladium do Gr2, zwiększając jego odporność na kwasy redukujące, takie jak kwas siarkowy.Gr7 zapewnia lepszą wytrzymałość i jest szczególnie odpowiedni do zastosowań chemicznych o wysokiej wydajności, w których odporność na korozję jest kluczowa.

2. Konstrukcja kołnierza (PN16):

   • Flanca PN16: Ten zawór posiadaFlanca PN16, co zapewnia, że zawór może obsługiwać średnie i wysokie ciśnienie do 16 bar. Konstrukcja flanszy jest kompatybilna z międzynarodowymi systemami rur, zapewniając łatwą integrację z istniejącymi instalacjami.
   • Wzornictwo zaworu z brzegami zapewnia ścisłe i bezpieczne połączenia, minimalizując ryzyko wycieków w systemach wysokiego ciśnienia.

3. Konstrukcja zaworu kulkowego:

   • Całkowity przepływ w porcie: Konstrukcja zaworu kulkowego umożliwia przepływ pełnego portu, co oznacza minimalny opór na przepływ płynu, gdy zawór jest w pełni otwarty.Jest to szczególnie ważne w zastosowaniach wymagających wysokich przepływów i minimalnego spadku ciśnienia.
   • Szybkie działanie: Titanowe zawory kulkowe zapewniają płynne działanie, umożliwiając szybkie sterowanie włączaniem i wyłączaniem, co jest niezbędne w krytycznych systemach przetwarzania chemicznego lub wytwarzania energii.
   • Projektowanie zabezpieczone przed przeciekiem: Zawory te są zaprojektowane w taki sposób, aby zapobiegać wyciekom przez powierzchnie uszczelniające, zapewniając niezawodność w systemach o wysokich wymaganiach dotyczących zatrzymywania płynu.

4. Wymagania w zakresie bezpieczeństwa:

   • O mocy wyjściowej przekraczającej 50 WPN16, ten zawór jest odpowiedni do zastosowań przemysłowych, w których często występują zakresy ciśnienia do 16 barów.przemysł chemiczny i energetyczny, gdzie konieczna jest zdolność do wytrzymania umiarkowanego ciśnienia przy zachowaniu doskonałych właściwości uszczelniających.

5. Zakres rozmiarów (DN10-DN200):

   • Zawór jest dostępny w rozmiarach odDN10 do DN200Większe rozmiary umożliwiają obsługę większych objętości płynu, co jest kluczowe w dużych systemach przemysłowych.

Szczegółowa tabela specyfikacji

Zastosowania w przemyśle chemicznym:

• Obsługa kwasowa i alkaliczna: Tytanium Gr2 jest szczególnie odporne na agresywne substancje chemiczne, takie jak kwas solny, kwas siarkowy i inne silne alkały.Tytanium Gr7Dodatkowa ochrona przed kwasami redukującymi sprawia, że zawór ten idealnie nadaje się do stosowania w reaktorach chemicznych, mieszalniach i rurociągach transportowych, w których często występują agresywne płynówki.
• Transport gazu żrącego: Odporność zaworu na korozję obejmuje również obróbkę gazu, co czyni go odpowiednim do systemów transportujących korozyjne gazy lub pary, takie jak chlor lub siarkowodór.
• Produkcja farmaceutyczna: Ze względu na wysoką czystość, tytan jest stosowany w przemyśle farmaceutycznym do obróbki wrażliwych składników, zapewniając przepływ bez skażenia.

Zastosowania w przemyśle energetycznym:

• Obsługa pary i wody: W elektrowniach ten zawór może być stosowany w systemach o wysokiej temperaturze, w których para i woda muszą być transportowane pod wysokim ciśnieniem,wymagające zaworu odpornego zarówno na ekstremalne temperatury, jak i na obciążenia mechaniczne.
• Energia jądrowa: Dzięki odporności tytanu na korozję w środowiskach o wysokim promieniowaniu ten zawór nadaje się do zastosowań w przemyśle energetycznym, zwłaszcza w systemach chłodzenia i procesach oczyszczania wody.
• Energetyka i użytkownictwo: Używane w różnych systemach energetycznych i użytkowych, które obejmują transport płynów w warunkach wysokiego ciśnienia i wysokiej temperatury.

Zalety zaworu kulkowego z tytanu Gr2/Gr7:

1. Odporność na korozję: Stop tytanu zapewnia wyjątkową odporność na agresywne substancje chemiczne i kwasy, co czyni go idealnym do stosowania w chemicznie trudnych warunkach.
2. Wskaźnik siły do masy: Stopy tytanu, zwłaszcza Gr7, zapewniają wysoką wytrzymałość, pozostając stosunkowo lekkimi w porównaniu z innymi metalami, ułatwiając ich obsługę i montaż.
3. Długowieczność i trwałość: Zawory tytanowe są znane z długiego okresu eksploatacji, a ich odporność na korozję i zużycie zmniejsza konieczność częstej konserwacji i wymiany.
4. Odporność na temperaturę: Tytanium Gr2 i Gr7 może skutecznie funkcjonować w środowiskach o wysokiej temperaturze (do 400°C), zapewniając niezawodną wydajność w elektrowniach i reaktorach chemicznych.
5. Bezpieczne i bezciekowe działanie: Precyzyjna konstrukcja i szczelne uszczelnienie zaworu zapewniają bezciśnienie nawet pod wysokim ciśnieniem, co ma kluczowe znaczenie dla bezpieczeństwa w systemach chemicznych i energetycznych.

Wniosek:

W sprawieANSI B16.34 Titanowy zawór piłkowy z paskiem Gr2/Gr7 PN16 (DN10-DN200)jest istotnym elementemprzetwarzanie chemicznea takżePrzemysł wytwarzania energii, zapewniając niezrównaną odporność na korozję, wytrzymałość i niezawodną wydajność w wymagających środowiskach.i doskonałe właściwości materiałowe sprawiają, że nadaje się do szerokiej gamy zastosowań, od systemów parowych pod wysokim ciśnieniem w elektrowniach po obsługę agresywnych chemikaliów w zakładach przemysłowych.ten zawór zapewnia zarówno wydajność, jak i bezpieczeństwo w krytycznych operacjach.
