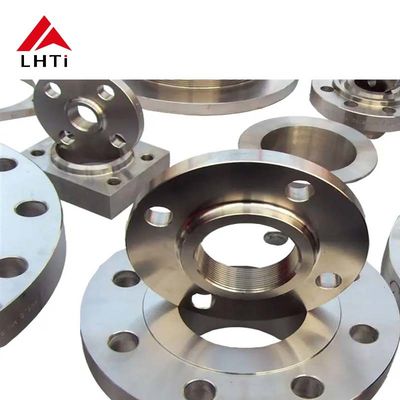

Kołnierz wsuwany ASME B16.5 Klasa 150 Tytanowy z kołnierzem podniesionym, kuty i obrabiany CNC, testowany UT dla systemów zaopatrzenia w wodę

Nazwa marki:	LHTi
Numer modelu:	Wsuwany kołnierz
MOQ:	100 kawałków
Cena £:	negocjowalne
Warunki płatności:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Zdolność do zaopatrzenia:	500 ton / ton miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Baoji, Chiny

Orzecznictwo:

ISO9001,CE,etc

Technika:

Kute i obrabiane CNC

Projekt:

ASME B16.34

Pakiet:

Drewniana obudowa, paleta itp.

Standard:

ASME B16.5, ASME B16.47, MSS-SP-44, API, Din, Jis

Powierzchnia uszczelniająca:

RF, FF, TG, RJ itp.

test:

Proces:

Spawany

Średnica:

Wykonane na zamówienie

Specjalne wymagania:

Dostępne wielkości i ciśnienie na zamówienie

Powierzchnia kołnierza:

FF, RF, TG, RJ itp

Temperatura pracy:

-60°C~250°C

Rozmiar:

1/2 cala do 24 cali

Towar:

Kołnierze szyjkowe do przyspawania tytanu wn/lwn

Stosowanie:

obudowa chemiczna

Szczegóły pakowania:

Pudełko sklejkowe lub palety, lub według wymagań

Możliwość Supply:

500 ton / ton miesięcznie

Podkreślić:

Flanki tytanowe przetestowane przez UT

Systemy wodociągowe Flanki tytanowe

Flanki tytanowe obrobione CNC

Opis produktu

Kołnierze wsuwane ASME B16.5 Klasa 150 Tytanowe

Wysokowydajne tytanowe kołnierze wsuwane z konstrukcją z podniesioną powierzchnią do przemysłowych systemów zaopatrzenia w wodę, charakteryzujące się konstrukcją kutą i obróbką CNC z testowaniem UT w celu zapewnienia jakości.

Przegląd produktu

Kołnierz wsuwany ASME B16.5 (kołnierz SO) Klasa 150 SORF (Slip-On Raised Face) zapewnia niezawodne działanie z łatwą instalacją i doskonałymi właściwościami uszczelniającymi dla systemów zaopatrzenia w wodę. Ocenione dla ciśnienia klasy 150 (do 150 psi), kołnierze te są idealne do rurociągów wodnych o niskim i średnim ciśnieniu.

Zgodność ze standardem ASME B16.5

Standard ASME B16.5 definiuje konstrukcję, specyfikacje materiałowe, wymiary, wartości ciśnienia i temperatury oraz wymagania dotyczące testowania kołnierzy rurowych i kształtek kołnierzowych. Oznaczenie Klasa 150 wskazuje na ciśnienie znamionowe 150 psi w standardowych warunkach temperaturowych.

Specyfikacje wymiarowe

Nominalny rozmiar rury	Średnica zewnętrzna kołnierza		Grubość kołnierza		Średnica piasty u podstawy		Średnica podniesionej powierzchni		Średnica piasty w punkcie spawania		Szyjka spawalnicza		Wsuwany
Nominalny rozmiar rury	cale	mm	cale	mm	cale	mm	cale	mm	cale	mm	cale	mm	cale	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Specyfikacje materiałowe tytanu

Kołnierze z tytanu Gr1 i Gr2 oferują wyjątkową odporność na korozję, niewielką wagę i wysoki stosunek wytrzymałości do masy dla wymagających zastosowań przemysłowych.

Parametr	Tytan Gr1	Tytan Gr2
Skład chemiczny	Wysoka czystość, głównie tytan (Ti 99,5%)	Zawiera niewielkie ilości aluminium i żelaza
Wytrzymałość na rozciąganie (MPa)	240-350 MPa	350-450 MPa
Wydłużenie (%)	24%	20%
Twardość	Twardość w skali Brinella 120-180 HB	Twardość w skali Brinella 160-210 HB
Odporność na korozję	Doskonała do środowisk wysoce korozyjnych	Dobra do środowisk przemysłowych
Obowiązująca klasa ciśnienia	Klasa 150	Klasa 150
Zakres temperatur	-250°C do 400°C	-250°C do 400°C
Waga	Lżejszy (wyższa czystość)	Cięższy, ale lżejszy niż wiele metali
Spawalność	Doskonała, łatwa do spawania	Dobra, odpowiednia do typowych metod spawania
Typowe zastosowania	Lotnictwo, przetwarzanie chemiczne, morskie	Zakłady chemiczne, ropa i gaz, urządzenia energetyczne

Cechy konstrukcyjne i zalety

Konstrukcja kołnierza wsuwanego:

Łatwa instalacja dzięki konstrukcji rury wsuwanej i spawaniu wewnętrznemu/zewnętrznemu
Wszechstronna kompatybilność z różnymi rozmiarami rur i klasami ciśnienia
Ekonomiczne rozwiązanie o prostszej konstrukcji i produkcji

Konfiguracja podniesionej powierzchni (RF):

Konstrukcja z podniesioną powierzchnią tworzy doskonałą kompresję uszczelki, zapewniając lepszą wydajność uszczelniania, zapobiegając wyciekom w systemach wysokociśnieniowych i wysokotemperaturowych, jednocześnie zachowując integralność systemu.

Zastosowania przemysłowe

Przetwórstwo chemiczne: Odporne na żrące chemikalia i kwasy
Morskie i przybrzeżne: Odporne na korozję w wodzie morskiej w systemach rurociągów
Lotnictwo: Wysoki stosunek wytrzymałości do masy dla zastosowań krytycznych pod względem wagi
Wytwarzanie energii: Obsługuje parę, gaz i płyny pod wysokim ciśnieniem i temperaturą
Systemy zaopatrzenia w wodę: Rurociągi transportu wody miejskiej i przemysłowej

Kluczowe zalety

Wyjątkowa odporność na korozję w trudnych warunkach
Wysoki stosunek wytrzymałości do masy dla wymagających zastosowań
Doskonała wydajność uszczelniania dzięki konstrukcji z podniesioną powierzchnią
Łatwa instalacja i ekonomiczna konserwacja
Wydłużona żywotność dzięki zmniejszonym wymaganiom konserwacyjnym
Testowane UT w celu zapewnienia jakości i niezawodności
