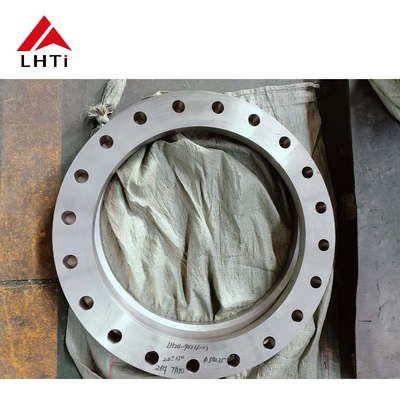

Klasy 7 klasy 9 titanowe płaszcze szyi spawania ASME B16.5 klasy 150 titanowe płaszcze z podniesioną twarzą titanu do systemów przemysłowych

Klasy 7 klasy 9 titanowe płaszcze szyi spawania ASME B16.5 klasy 150 titanowe płaszcze z podniesioną twarzą titanu do systemów przemysłowych

Abstrakt

Tytan z wyjątkowym połączeniem wytrzymałości, lekkiej masy i wyjątkowej odporności na korozję jest materiałem wybranym do wymagających zastosowań w systemach przemysłowych.W niniejszym artykule analizowane zostaną cechy, standardów produkcji i zastosowań kołnierzy z naczyniami titanowymi stopowymi klasy 7 i 9 zgodnie ze specyfikacjami ASME B16.5 klasy 150.Szczególny nacisk położony jest na wznoszoną konstrukcję twarzy flans titanowych, podkreślając ich zalety w systemach przemysłowych, w tym przetwarzania chemicznego, lotnictwa, ropy naftowej i gazu oraz wytwarzania energii.Badanie korzyści i wyzwań związanych z tymi stopami tytanu i ich wykorzystanie w zastosowaniach o wysokiej wydajności.

Wprowadzenie

Flanki są istotnymi elementami łączącymi systemy rurowe, zawory, pompy i inne urządzenia w różnych środowiskach przemysłowych.Tytanium wyróżnia się wyjątkowymi właściwościami, zwłaszcza jego wysoki stosunek wytrzymałości do masy, odporność na korozję i zdolność do wytrzymania wysokich temperatur i ciśnienia.Stopy 7 i 9 stopów stopów tytanu są powszechnie stosowane w produkcji flansek szyi spawania tytanu, zwłaszcza dla systemów przemysłowych wymagających niezawodności i trwałości w trudnych warunkach.

Tytan klasy 7, znany również jako Ti-0,15Pd, zawiera niewielkie ilości paladium w celu poprawy odporności na korozję, co czyni go idealnym do zastosowań w przetwarzaniu chemicznym i środowiskach morskich.Tytanium klasy 9, lub Ti-3Al-2.5V, jest stopem zawierającym aluminium i wanad, który zwiększa jego wytrzymałość, zachowując jednocześnie doskonałą odporność na korozję.

Stopy tytanu: klasa 7 i klasa 9

1. Tytuł 7 (Ti-0,15Pd): Stop ten jest stosowany głównie w zastosowaniach wymagających zwiększonej odporności na korozję, szczególnie w środowiskach redukcyjnych.Dodanie palidu (Pd) daje titanowi klasy 7 wyjątkową odporność na kwasy i inne agresywne substancje chemiczne, dzięki czemu nadaje się do przetwarzania chemicznego, przemysłu petrochemicznego i środowiska wody morskiej.co sprawia, że jest skuteczny w produkcji elementów spawanych, takie jak titanowe kołnierze z spawaniami.

2. Tytuł 9 (Ti-3Al-2.5V): Tytuł 9, znany również jako Ti-3Al-2.5V, jest stopem o wyższej wytrzymałości zawierającym 3% aluminium i 2,5% wanadu.Skład ten zapewnia znaczną poprawę wytrzymałości przy zachowaniu doskonałej odporności na korozjęJest często stosowany w zastosowaniach wymagających wysokiego stosunku wytrzymałości do masy i odporności na środowiska korozyjne.Jego wytrzymałość sprawia, że jest odpowiednim materiałem do komponentów, takich jak kołnierzyki szyjki spawania, zwłaszcza w przemyśle lotniczym, motoryzacyjnym oraz naftowym i gazowym.

Flanki szyjkowe ze stopu titanowego

Flanki zwojowe są popularnym rozwiązaniem w systemach przemysłowych, szczególnie w zastosowaniach wysokiego ciśnienia.Charakteryzują się długą szyją, która zapewnia płynne przejście między flansą a rurąSzyi zwiększają wytrzymałość i integralność połączenia poprzez zmniejszenie koncentracji naprężeń, co ma kluczowe znaczenie w warunkach wysokiego ciśnienia lub wysokiego stresu.

Flanki szyjkowe ze spawania tytanowego są zazwyczaj wytwarzane z wykorzystaniem stopów tytanu klasy 7 i 9 ze względu na ich wyższą wytrzymałość, odporność na korozję i wydajność w ekstremalnych warunkach.Stopy te są szczególnie skuteczne w środowiskach takich jak zakłady przetwórstwa chemicznego, morskich platform naftowych i zastosowań lotniczych, gdzie materiały są narażone na trudne warunki, takie jak wysokie ciśnienie, ekstremalne temperatury i korozyjne chemikalia.

Specyfikacje klasy 150 ASME B16.5

ASME B16.5 jest normą obejmującą wymagania w zakresie projektowania, materiału, wymiarów i badań dla obwodów rurowych i akcesoriów z obwodami.Określenie klasy 150 określa wartości ciśnienia dla kołnierzy, wskazując, że te obudowy mogą wytrzymać ciśnienie maksymalne 150 funtów na cal kwadratowy (psi).z rygorystycznym badaniem w celu zapewnienia ich niezawodności i bezpieczeństwa w określonych warunkach ciśnienia.

Klasa 150 jest powszechnie stosowana w zastosowaniach średniego ciśnienia, w tym w systemach wodnych, gazowych i procesach chemicznych.Flanki tytanowe wyprodukowane zgodnie z tą normą są szczególnie korzystne w przemyśle, w którym niezbędne są odporność na korozję i wysoka wytrzymałość, takich jak sektory chemiczne, farmaceutyczne i energetyczne.

Wzniesiony wygląd twarzy

Flanki z titanu często są produkowane z wznoszoną powierzchnią (RF), która jest najczęstszym typem powierzchni flanki w zastosowaniach przemysłowych.Podwyższona twarz zapewnia powierzchnię kontaktową, która jest nieco podniesiona powyżej koła śrubkowania kołnierza, co pozwala na lepsze uszczelnienie i odporność na wycieki pod ciśnieniem.

Wykonanie podwyższonej powierzchni jest szczególnie korzystne w zastosowaniach pod wysokim ciśnieniem, ponieważ zwiększa ciśnienie nominalne przyłącza flansery,zapewniające bezpieczniejsze uszczelnienie między flansą a częścią sprzężonąKonstrukcja ta jest idealna dla systemów przemysłowych działających w środowiskach, w których wycieki mogą prowadzić do znaczących zagrożeń dla bezpieczeństwa lub awarii operacyjnych.Podniesiona twarz pomaga również bardziej równomiernie rozłożyć obciążenie na uszczelnieniu, zmniejszając prawdopodobieństwo awarii uszczelnienia.

Zastosowania płaszczyzn szyi z spawania tytanowego

1. Przetwarzanie chemiczne: Flanki tytanowe, zwłaszcza klasy 7 i 9, są szeroko stosowane w zakładach chemicznych ze względu na ich odporność na korozyjne substancje chemiczne i wysokie temperatury.Używane do łączenia rur i naczyń przewożących materiały niebezpieczne, zapewniając integralność systemu w trudnych warunkach.

2. Lotnictwo: Stopy tytanu są idealne do zastosowań lotniczych ze względu na wysoki stosunek wytrzymałości do masy.i innych składników krytycznych, w których niezawodność i wydajność są najważniejsze.

3. Ropa i gaz: Flanki tytanowe mają kluczowe znaczenie w przemyśle naftowym i gazowym, zwłaszcza w operacjach wiercenia na morzu.Z powodu odporności tytanu na korozję wodą słoną i jego zdolności do wytrzymania wysokiego ciśnienia staje się on materiałem preferowanym do zastosowania w podwodnych rurociągach, platformy naftowe i rafinerie.

4. Generator energii: W elektrowniach flansy tytanowe są stosowane w systemach parowych, wymiennikach ciepła i turbinach.z doskonałą odpornością na korozję, sprawiają, że są idealne do utrzymania integralności systemów wytwarzania energii.

Wniosek

Flanki szyjkowe z titanu wykonane z stopów 7 i 9 stopu tytanu, wyprodukowane zgodnie z normami ASME B16.5 klasy 150, zapewniają wyjątkową wydajność dla systemów przemysłowych.Ich połączenie wysokiej wytrzymałości, lekka waga i wyjątkowa odporność na korozję sprawiają, że są niezbędne w takich gałęziach przemysłu, jak przetwórstwo chemiczne, lotnictwo, ropa naftowa i gazowa oraz wytwarzanie energii.Wzniesiona konstrukcja twarzy zapewnia niezawodne i bezpieczne połączenie, nawet w warunkach wysokiego ciśnienia, przyczyniając się do długoterminowej trwałości i bezpieczeństwa systemów przemysłowych.Ponieważ zastosowania przemysłowe nadal wymagają materiałów odpornych na ekstremalne warunki, titanowe kołnierze zwojowe będą odgrywać coraz ważniejszą rolę w zapewnieniu integralności systemu i efektywności operacyjnej.

Klasy 7 klasy 9 titanowe płaszcze szyi spawania ASME B16.5 klasy 150 titanowe płaszcze z podniesioną twarzą titanu do systemów przemysłowych

Standardowa specyfikacja płaszczyzn tytanowych

ASTM B381 Flanki tytanowe

Włókna szlachetne

Certyfikaty badań dla płaszczyzn rur tytanowych:

Certyfikat badania producenta (TC) zgodnie z normą EN 10204/3.1B:

• Certyfikat ten wskazuje, że kołnierze rurowe z tytanu zostały poddane badaniom i weryfikowane zgodnie z normą EN 10204/3.1B.Certyfikacja 1B oznacza, że materiał został poddany badaniom przez producenta, a wyniki badań oparte są na własnej kontroli i badaniu przez producenta., który jest przekazywany kupującemu.

Certyfikat surowców:

• Niniejszy dokument potwierdza, że surowce wykorzystane do produkcji flans rur tytanowych spełniają niezbędne właściwości chemiczne i mechaniczne zgodnie z obowiązującymi normami,zapewnienie identyfikowalności materiału.

100% raport z badań radiograficznych:

• Niniejsze sprawozdanie potwierdza, że kołnierze rur tytanowych zostały poddane 100% radiografii (inspekcji rentgenowskiej) w celu wykrycia wszelkich wad wewnętrznych, takich jak pęknięcia, pustki lub włączenia.Zapewnia integralność konstrukcyjną i jakość kołnierza.

Sprawozdanie z inspekcji ze strony strony trzeciej:

• Sprawozdanie to jest wydawane przez niezależną agencję kontroli zewnętrzną, która weryfikuje, czy kołnierze zostały przetestowane i spełniają wymagane specyfikacje i normy.Kontrola ze strony osoby trzeciej zapewnia dodatkową rzetelność i zaufanie kupującego.

EN 10204 3.1 Certyfikat:

• Certyfikat EN 10204 3.1 zapewnia weryfikację, że produkt spełnia specyfikacje techniczne i wymagane właściwości mechaniczne.Zapewnia zgodność produktów z odpowiednimi europejskimi normami i przepisami.

Wymóg dodatkowy: NACE MR 01075:

• NACE MR 01075 jest normą opublikowaną przez National Association of Corrosion Engineers, która określa wymagania dotyczące materiałów stosowanych w kwaśnych środowiskach eksploatacyjnych.niniejsze świadectwo zapewnia, że kołnierze rurowe z tytanu nadają się do stosowania w środowiskach o zawartości siarkowodoru (H2S), gdzie odporność na korozję jest kluczowa.

Świadectwo o zawartości ferrytu (jeśli jest wymagane):

• Niektóre zastosowania mogą wymagać określonej zawartości ferrytu w celu zapewnienia przydatności materiału do określonych procesów spawania lub środowisk.Certyfikat ten zapewnia, że zawartość ferrytu spełnia wymagane normy.

Do zastosowań płytek tytanowych należą:

Lotnictwo: Flanki tytanowe są szeroko stosowane w przemyśle lotniczym, szczególnie w silnikach, kadrach samolotów i innych krytycznych systemach ze względu na ich lekką wagę, wytrzymałość i odporność na korozję.
Przetwarzanie chemiczne: W zakładach chemicznych, titanowe kołnierze są używane do łączenia reaktorów, wymienników ciepła i systemów rurociągowych,ponieważ mogą wytrzymać wysokie temperatury i agresywne środowiska korozyjne.
Wytwarzanie energii: Flanki tytanowe są stosowane w reaktorach jądrowych, elektrowniach cieplnych, turbinach gazowych i innych urządzeniach ze względu na ich doskonałą odporność na wysokie temperatury i trwałość.
Ropa naftowa i gaz: W systemach wierceń na morzu, rafinerii i rurociągów, titanowe kołnierze są idealne ze względu na ich odporność na korozję wody słonej i wytrzymałość w wysokich temperaturach.
Zastosowania medyczne: Flanki tytanowe są stosowane w dziedzinach biomedycznych, takich jak implanty, protezy i urządzenia chirurgiczne, ze względu na ich biokompatybilność i odporność na korozję płynów ciała.


Wspólne normy i specyfikacje dla płaszczyzn tytanowych obejmują:

• Standardy: ASTM B381, ASME SB381
• Rozmiary: 1/2 ′′ do 18 ′′
• Wskaźniki ciśnienia: 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64
• Rodzaje powierzchni kołnierza: powierzchnia płaska (FF), powierzchnia podniesiona (RF), staw typu pierścieniowego (RTJ)
• Wartości materiału:
  • Tytuł klasy 1 (CP Ti)
  • Tytuł klasy 2 (CP Ti)
  • Tytuł klasy 4 (Ti-0,25Pd)
  • Tytanium (Ti-6Al-4V) klasy 5
  • Tytuł klasy 7 (Ti-0,15Pd)

Te klasy materiałów zapewniają szereg opcji opartych na wytrzymałości, odporności na korozję i odporności na ciepło, spełniając różnorodne potrzeby różnych gałęzi przemysłu.ze względu na ich doskonałą wydajność w ekstremalnych warunkachW wielu dziedzinach, czy to w systemach wysokiego ciśnienia, implantach medycznych, czy też w kopalniach ropy naftowej na morzu, kołnierze tytanowe spełniają najbardziej wymagające wymagania wydajności.
