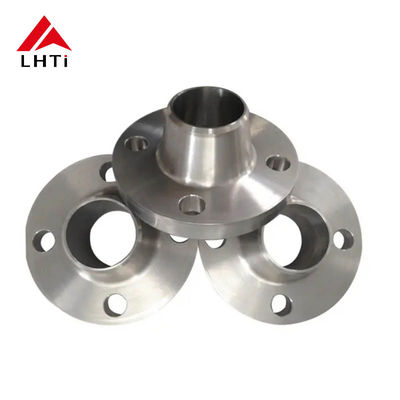

ASME B16.5 Gr2 Gr5 Titanium Weld Neck Flange WNRF Raised Face

ASME B16.5 Gr2 Gr5 Titanium Weld Neck Flange WNRF Raised Face

1. ASME B16.5 Flanki tytanowe

ASME B16.5 jest powszechnie uznawaną normą opracowaną przez Amerykańskie Towarzystwo Inżynierów Mechanicznych (ASME) dla kołnierzy i podzespołów kołnierzowych.Niniejsza norma obejmuje kołnierze o rozmiarach od 1/2 cali do 24 cali i nominalnych ciśnieniach od 150 do 2500 psiFlanki tytanowe wykonane zgodnie z normą ASME B16.5 są stosowane w zastosowaniach, w których niezbędne są wyjątkowa odporność na korozję, wytrzymałość i lekkie właściwości tytanu.

2Główne właściwości tytanu i jego stopów

Tytan i jego stopy są cenione ze względu na ich wyjątkową odporność na korozję, stosunek wytrzymałości do masy i wydajność w wysokich temperaturach.

Klasa 2: komercyjnie czysty tytan o dobrej odporności na korozję w różnych środowiskach.

Stopień 5 (Ti-6Al-4V): stop tytanu o wysokiej wytrzymałości i umiarkowanej odporności na korozję.

Stopień 12 (Ti-0,3Mo-0,8Ni): zapewnia równowagę między wytrzymałością a odpornością na korozję, szczególnie w agresywnych środowiskach.

Flanki tytanowe są zazwyczaj stosowane w systemach zawierających agresywne substancje chemiczne, wodę morską lub środowiska, w których tradycyjne flanki stalowe mogą się korozować lub nie działać.

3. Różne klasy tytanu

4Zalety stosowania titanowych płytek

Silne i niezawodne połączenie

• Wzmocniona wytrzymałość: konstrukcja bramki szyjki spawalniczej, z jej spinalną szyją, która stopniowo przechodzi do rury, zapewnia silne, bezproblemowe połączenie.Ta zmierzchłość minimalizuje koncentrację naprężeń w połączeniu i zapewnia płynne przenoszenie ciśnienia i naprężeń z rury do flanszu.
• Brak wzmacniaczy naprężenia: ze względu na ciągłe zwężanie od szyi do kołnierza, spawanie jest mniej podatne na powstawanie wzmacniaczy naprężenia, zmniejszając ryzyko awarii pod ciśnieniem.

Zwiększona odporność na wycieki

• Gładkie przejście: stopniowe przejście brzytki szyjki spawania zapewnia gładkie wewnętrzne otwory, co minimalizuje turbulencje i zmniejsza prawdopodobieństwo wycieków.Ta gładkość jest szczególnie ważna w systemach wysokiego ciśnienia lub wysokiej temperatury, w których wyciek może mieć poważne konsekwencje dla bezpieczeństwa i eksploatacji.
• Rozkład ciśnienia: konstrukcja umożliwia lepsze rozkład ciśnienia, zwłaszcza w krytycznych zastosowaniach, w których wycieki byłyby niebezpieczne lub kosztowne.

Łatwość utrzymania

• Wielokrotne wykorzystanie: W wielu przypadkach można ponownie użyć płaszczyzn zwojowych szyi, ponieważ płaszczyzna i rurociąg są spawane ze sobą w taki sposób, że można je łatwo wyciąć i ponownie spać w razie potrzeby.Jest to szczególnie przydatne w systemach, w których demontaż i ponowne montaż mogą być wymagane w ciągu lat..
• Mniej prawdopodobne uszkodzenie: ze względu na silne połączenie i wysoką odporność na zmęczenie, kołnierze szyjki spawalniczej mają na ogół dłuższą żywotność i wymagają mniej częstej konserwacji.

Różnorodność zastosowań

• Różnorodność ciśnienia: Flanki szyjkowe są dostępne w różnych ciśnieniach, co sprawia, że nadają się do szerokiego zakresu zastosowań, od niskociśnieniowych po wysokiegociśnieniowe systemy.
• Dostosowane do różnych rozmiarów i materiałów: mogą być stosowane w systemach o różnych rozmiarach rur i materiałach, co czyni je wszechstronnymi w wielu zastosowaniach przemysłowych, w tym w wysokiej temperaturze,wysokiego ciśnienia, i środowisk żrących.
• Różnorodność opcji spawania: Konstrukcja kołnierza spawania umożliwia różne rodzaje metod spawania, takie jak spawanie z tyłami lub spawanie z gniazdkami,w zależności od specyficznych wymogów wniosku.

Większa trwałość w trudnych warunkach

• Odporność na korozję: Flanki szyi spawania są często wytwarzane z materiałów wysoce odpornych na korozję (np. stali nierdzewnej, stali stopowych lub specjalnych powłok).To sprawia, że są idealne do stosowania w trudnych warunkach, w tym zakłady chemiczne, systemy morskie oraz rurociągi naftowe i gazowe.
• Odporność na wysoką temperaturę i wysokie ciśnienie: mogą wytrzymać wysokie temperatury i ciśnienie robocze, nie naruszając integralności konstrukcji,nadające się do krytycznych zastosowań w elektrowniach, rafinerii i innych gałęzi przemysłu, w których występują warunki ekstremalne.

Zmniejsza zmęczenie i stres

• Gładka droga przepływu: Koniczna konstrukcja kołnierza szyi spawania zapewnia równomierne rozkładanie naprężenia i ciśnienia rury, zmniejszając ryzyko zmęczenia z biegiem czasu.Dzięki temu kołnierze złożowe idealnie nadają się do zastosowań o wysokim napięciu, w których drgania, rozszerzenie termiczne lub obciążenie mechaniczne jest problemem.
• W przeciwieństwie do innych kołnierzy, które mogą mieć ostre narożniki lub gwałtowne przejścia, kołnierze z szyją spawalniczą eliminują punkty koncentracji naprężeń,tworzenie bardziej trwałego połączenia w zmiennych obciążeniach i warunkach.

Lepsze ustawienie i odpowiednie dopasowanie

• Precyzyjne wyrównanie: konstrukcja kołnierza zwojowego zapewnia precyzyjne wyrównanie rury i obudowy, co powoduje dokładniejsze i mocniejsze zwojowanie.Zmniejsza to ryzyko wystąpienia problemów z wyrównaniem podczas instalacji i zapewnia lepszą ogólną uszczelnienie.

5. Różne gatunki tytanu

6. Wnioski

Przemysł chemiczny i petrochemiczny

• Odporność na korozję: Stopy tytanu są odporne na korozję, co sprawia, że nadają się do obróbki korozyjnych substancji chemicznych, takich jak kwas siarkowy i kwas solny.
• Połączenia rurociągowe: Używane w rurociągach, które przewożą korozyjne substancje chemiczne i gazy, zapewniając bezpieczne połączenia pod wysokim ciśnieniem.
• Reaktory i zbiorniki: Powszechnie stosowane w reaktorach chemicznych, kolumnach destylacyjnych i innym sprzęcie.

Zastosowanie na morzu i na morzu

• Systemy wody morskiej: Stopy tytanu są odporne na korozję wody morskiej i są szeroko stosowane w zakładach odsalania wody morskiej i systemach chłodzenia morza.
• Platformy naftowe i gazowe: stosowane w podwodnych rurociągach i innych obiektach morskich.

Powietrzno-kosmiczne

• Środowiska o wysokiej temperaturze: Wysoka wytrzymałość i odporność na temperaturę stopów tytanu sprawiają, że nadają się do zastosowania w systemach paliwowych i napędowych samolotów i statków kosmicznych.
• Zmniejszenie masy ciała: Flanki szyjne z titanu zapewniają wytrzymałość przy jednoczesnym zmniejszeniu masy ciała, co jest krytyczne w zastosowaniach lotniczych.

Przemysł energetyczny

• Elektrownie jądrowe: Używane w systemach chłodzenia, wymiennikach ciepła i reaktorach.
• Elektrownie cieplne i geotermalne: Stopy tytanu są stosowane w środowiskach o wysokiej temperaturze i wysokim ciśnieniu w celu zapewnienia długotrwałej stabilnej pracy.

Przemysł naftowy i gazowy

• Rurociągi pod wysokim ciśnieniem: nadają się do gazociągów i rurociągów naftowych, zapewniając integralność uszczelnienia w warunkach bardzo wysokiego ciśnienia.
• Sprężanie i przechowywanie gazu: Używane w środowiskach o wysokim ciśnieniu i gazach żrących, takich jak siarczan wodoru (H2S).

Produkty farmaceutyczne i biotechnologia

• Systemy sterylne: Stopy tytanu są stosowane w reaktorach i systemach filtracji w przemyśle farmaceutycznym i biotechnologicznym ze względu na ich biokompatybilność.

Instalacje odsalania wody morskiej

• Odporność na korozję w wodzie morskiej: Tytanowe kołnierze spawane są powszechnie stosowane w procesach odsalania wody morskiej, gdzie mogą wytrzymać długotrwałą ekspozycję na korozję wody słonej.

Przemysł spożywczy i napojów

• Wymagania higieniczne: Niereaktywność tytanu sprawia, że jest idealny do zastosowania w sprzęcie przetwarzającym żywność, zapewniając bezpieczeństwo produktu i procesy wolne od zanieczyszczeń.

Zastosowania biomedyczne

• Urządzenia medyczne: Stopy tytanu są powszechnie stosowane w przyrządach medycznych i implantach ze względu na ich niereakcyjność w organizmie ludzkim.

Wymienniki ciepła

• Efektywny transfer ciepła: Flanki szyjne z titanu są szeroko stosowane w wymiennikach ciepła, gdzie mogą wytrzymać korozyjne płynów i utrzymać efektywny transfer ciepła.
