Tytanowy zawór kulowy ASME z napędem elektrycznym 6 cali Gr1 Gr2
6-calowy tytanowy zawór kulowy z napędem elektrycznym jest zazwyczaj instalowany tam, gdzie linia pracuje bez nadzoru: w ciągu odsalania, w kolektorze dozowania chemikaliów, w obiegu wody chłodzącej lub w przyjmowaniu wody morskiej, które jest otwierane z centrum sterowania. Sam zawór jest prosty, kula pełnoprzelotowa w korpusie tytanowym zgodnym z ASME B16.34. O tym, czy instalacja działa, decyduje dopasowanie momentu obrotowego siłownika, momentu obrotowego zaworu i sygnału sterującego.
Korpus zaworu i elementy wewnętrzne

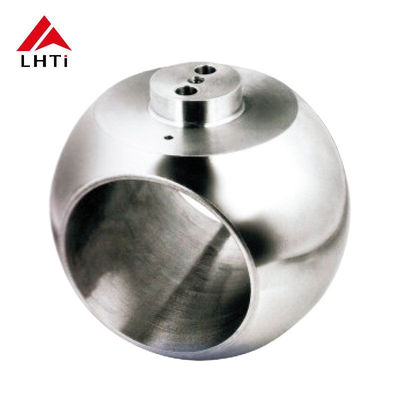

Korpus jest odlewany lub obrabiany z tytanu klasy 1 lub 2, z dwuczęściową konstrukcją skręcaną dla DN150 i pływającą kulą w siedzeniach PTFE. Tytan sprawia, że zawór jest lekki, około 40 procent lżejszy od porównywalnego korpusu ze stali nierdzewnej, i odporny na chlorowaną wodę morską i podchloryn, które atakują stal nierdzewną 316 w instalacji odsalania. Trzon jest odporny na wyrzut i posiada urządzenie antystatyczne, dzięki czemu kula, trzon i korpus pozostają elektrycznie ciągłe.
Interfejs napędu elektrycznego
Zawór jest dostarczany z podstawą montażową ISO 5211 i kwadratowym lub wpustowym napędem trzpienia, dzięki czemu siłownik może być zamontowany w fabryce lub przez klienta bez adaptera. Siłowniki są oferowane w wersjach on-off i modulujących, z zasilaniem 24 VDC, 220 VAC lub 380 VAC, obudową IP67, dwoma pomocniczymi wyłącznikami krańcowymi, lokalnym selektorem i ręcznym kołem zamachowym do obsługi ręcznej. Grzałka i transmiter położenia są opcjami dla wilgotnych lub przybrzeżnych lokalizacji.
Specyfikacja
| Rozmiar nominalny | 6 cali, DN150 |
| Materiał korpusu | Tytan Gr1 lub Gr2 |
| Norma projektowa | ASME B16.34, API 6D |
| Klasa ciśnienia | Klasa 150, Klasa 300 |
| Przelot | Pełny przelot, pływająca kula |
| Siedzenie | PTFE, RPTFE lub PEEK |
| Połączenie końcowe | Kołnierz RF, ASME B16.5 |
| Napęd | Elektryczny, on-off lub modulujący |
| Napięcie zasilania | 24 VDC, 220 VAC, 380 VAC |
| Obudowa | IP67, grzałka opcjonalna |
| Czas cyklu | 6 do 15 sekund dla ruchu o 90 stopni |
| Test ciśnieniowy | API 598 korpus i siedzenie |
Prawidłowe dobranie siłownika
Moment zerwania w tytanowym zaworze kulowym DN150 z siedzeniami PTFE zazwyczaj mieści się w przedziale 60-120 Nm, w zależności od ciśnienia w linii i tego, czy zawór był zamknięty przez miesiące. Siłownik powinien być dobrany z współczynnikiem bezpieczeństwa co najmniej 1,5 na moment zerwania, ponieważ moment docisku rośnie wraz z zimnym płynięciem PTFE do kieszeni siedzenia. Tam, gdzie oczekuje się modulacji zaworu, stosuje się większy siłownik z dłuższym czasem cyklu, aby silnik nie przegrzewał się przy wysokich cyklach pracy.
Testowanie i dostawa
Każdy zawór jest testowany na korpusie i siedzeniu zgodnie z API 598 przed zamontowaniem siłownika, następnie kompletny zespół jest trzykrotnie uruchamiany, a pozycje wyłączników krańcowych są ustawiane i blokowane. Protokół testowy, schemat połączeń i instrukcja siłownika podróżują z zaworem. Certyfikaty młyna zgodnie z EN 10204 3.1 dla tytanowego korpusu i elementów wewnętrznych są wydawane na zamówienie, a zapasowy zestaw siedzenia i uszczelki może być zapakowany z pierwszą wysyłką, aby pierwszy okres konserwacji nie zależał od drugiego zamówienia.
Zdjęcia produktu
