Kołnierz płytowy DIN 2503 z tytanu PN40 Gr1 Gr2 Gr7

Płyta z kołnierzem tytanowym DIN 2503 PN40 Gr1 Gr2 Gr7

Kołnierz DIN 2503 to płaski dysk z otworem i okręgiem śrub, i nic więcej. Za tarczą nie ma szyjki, więc część jest wycinana z płyty tytanowej, fazowana po obu stronach, wiercona i oznaczana. To najtańszy sposób na zakończenie tytanowej rury, a dla serwisu PN40 płyta jest po prostu grubsza. Tam, gdzie linia pracuje przy umiarkowanej temperaturze, a rura jest wsparta blisko połączenia, kołnierz płytowy wykonuje tę samą pracę co kołnierz z szyjką, za ułamek czasu obróbki.

Jak powstaje kołnierz płytowy

Pustak jest wycinany z wyżarzonej płyty tytanowej strumieniem wody lub plazmą, otwór i średnica zewnętrzna są toczeni, obie powierzchnie są obrabiane na płasko i równolegle w granicach 0,1 mm, a otwory na śruby są wiercone z przyrządu, dzięki czemu wzór pozostaje współśrodkowy z otworem. Ponieważ część zaczyna się jako płyta, kierunek ziarna leży w płaszczyźnie kołnierza, co jest prawidłową orientacją dla dysku obciążonego zginaniem. Płyta klasy 1 i klasy 2 o grubości do 60 mm jest zazwyczaj dostępna na stanie, więc pojedyncze sztuki mogą być obrabiane w dni, a nie tygodnie.

Dlaczego wybrać PN40 w konstrukcji płytowej

PN40 zwiększa liczbę śrub i grubość płyty zamiast dodawać szyjkę. Rezultatem jest sztywny, ciężki dysk, który dobrze zachowuje się na sztywno wspartej linii i źle na linii wibrującej lub rozszerzającej się termicznie. Gdy analiza rurociągu wykazuje zginanie w połączeniu, lepszym wyborem jest kołnierz DIN 86030 z szyjką lub szyjka spawana doczołowo; gdy połączenie opiera się na wsporniku lub obudowie pompy, kołnierz płytowy jest wystarczający i tańszy w wymianie.

Porównanie kołnierzy płytowych, z szyjką i spawanych

Klasy i wykończenie powierzchni

Klasa 1 jest wybierana do wody pod niskim ciśnieniem i do linii, które będą spawane na miejscu, ponieważ jej wyższa plastyczność toleruje błędy dopasowania. Klasa 2 obejmuje większość rurociągów chemicznych i morskowodnych o minimalnej wytrzymałości na rozciąganie 345 MPa. Klasa 7 dodaje 0,12 do 0,25 procent palladu do serwisu kwasowego i jest klasą, którą należy określić, gdy ta sama linia przenosi kwas solny lub gorącą solankę chlorkową. Powierzchnie są dostarczane płaskie do uszczelek pełnopowierzchniowych lub z podniesionym rantem 2 mm, gdzie stosowana jest uszczelka spiralna; wykończenie utrzymuje się między 125 a 250 AARH, aby uszczelka wgryzała się bez rozrywania.

Uwagi dotyczące zamawiania

Rozmiary od DN10 do DN500, z DN15 do DN300 w regularnej produkcji, a większe rozmiary wykonywane na zamówienie. Każdy kołnierz jest oznaczony klasą, rozmiarem, ciśnieniem znamionowym i numerem wytopu, a numer wytopu łączy się z certyfikatem młyna EN 10204 3.1. Test penetracyjny jest oferowany na życzenie dla spoin wykonanych po zamontowaniu kołnierza, a raport wymiarowy zgodny z DIN 2503 towarzyszy każdej partii, dzięki czemu kontrola odbiorcza nie musi ponownie mierzyć okręgu śrub.

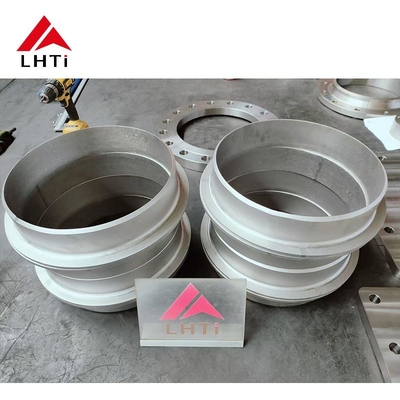

Zdjęcia produktu
