| Nazwa marki: | LHTi |
| Numer modelu: | Pręt tytanowy |
| MOQ: | 200 sztuk |
| Cena: | negocjowalne |
| Warunki płatności: | L/C, D/A, D/P, T/T |
| Zdolność do zaopatrzenia: | 100-200 ton / ton miesięcznie |

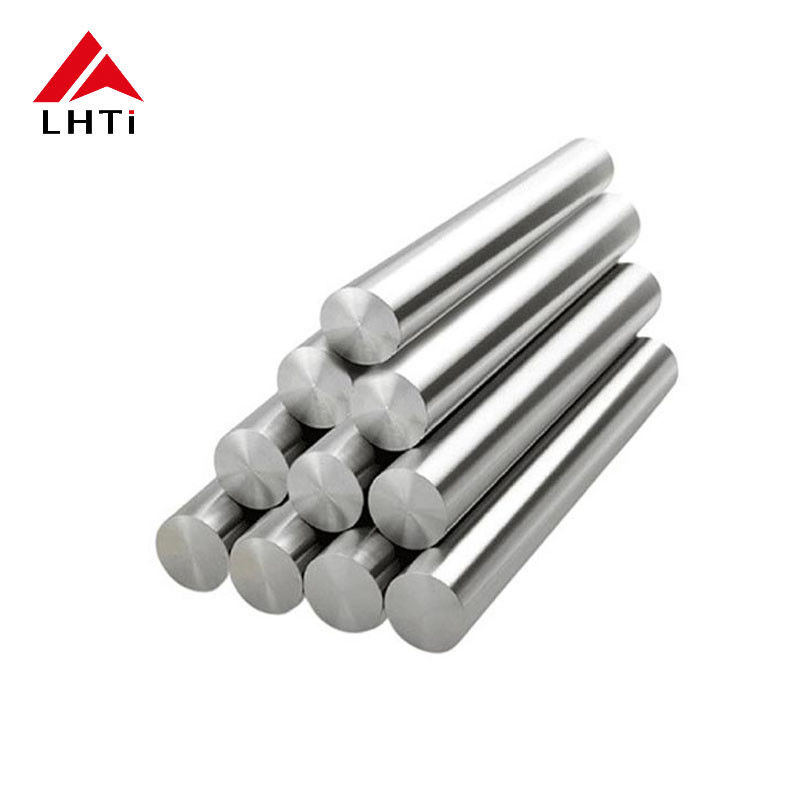

Pręt tytanowy Gr5 Ti-6Al-4V AMS 4928 wyżarzony
Dwa pręty Gr5 mogą posiadać ten sam certyfikat chemiczny, a mimo to różnić się obróbką, wytrzymałością zmęczeniową i wykończeniem, ponieważ właściwości Ti-6Al-4V zależą od drogi, jaką przebywa producent od wlewka do pręta, w takim samym stopniu, jak od samego stopu. Ta strona opisuje tę drogę, co AMS 4928 wymaga od dostawcy do certyfikacji i co wynikający z tego stan oznacza dla warsztatu obróbczego, który przekształca pręt w gotową część.
Od wlewka do wyżarzonego pręta
Gr5 jest topiony dwukrotnie w próżni, kuty powyżej transusu beta w celu rozbicia struktury odlewu, walcowany lub ciągnięty do rozmiaru, wyżarzany, a następnie prostowany. Każdy etap pozostawia ślad, który dziedziczy klient, dlatego zamówienie powinno określać stan, a nie tylko gatunek.
| Etap procesu | Typowa kontrola | Co decyduje w gotowym pręcie |
|---|---|---|
| Podwójne topienie VAR | Próżnia, dwa przejścia | Czystość, brak segregacji aluminium lub wanadu |
| Kucie w transusie beta | Powyżej i poniżej transusu beta | Rozbicie struktury odlewu, zamknięcie porowatości |
| Walcowanie lub ciągnienie | Harmonogram redukcji, 700 do 950 stopni C | Średnica, owalność, kierunek przepływu ziarna |
| Wyżarzanie | 700 do 750 stopni C, próżnia lub argon | Rozluźnienie naprężeń, przywrócenie plastyczności po obróbce |
| Prostowanie i łuszczenie | 2 mm na metr, szlifowane lub toczone | Koncentryczność i powierzchnia wolna od przypadku alfa |
Mikrostruktura równoosiowa lub koszykowa
Wyżarzanie poniżej transusu beta pozostawia równoosiową strukturę alfa-beta o dobrej plastyczności, odporności na zmęczenie i przewidywalnej obróbce. Wyżarzanie w transusie beta powyżej transusu daje blaszkowatą, koszykową strukturę o lepszej odporności na pełzanie i udarności, ale niższej plastyczności i większej tendencji do drgań. Rysunki lotnicze zazwyczaj wymagają stanu równoosiowego, a przekrój mikroskopowy na certyfikacie jest jedynym wiarygodnym sposobem jego potwierdzenia. Sama twardość nie odróżni tych dwóch stanów.
Czego AMS 4928 wymaga od producenta do certyfikacji
AMS 4928 obejmuje wyżarzony pręt i materiał do kucia Ti-6Al-4V do zastosowań lotniczych, a AMS 6931 obejmuje ten sam stop jako pręt i drut z dodatkowym naciskiem na czystość i inspekcję. Zgodny certyfikat zawiera dane chemiczne na wytop, wytrzymałość na rozciąganie i granicę plastyczności z próbki pobranej z pręta, wydłużenie, twardość, mikrostrukturę i wynik badania ultradźwiękowego. Kupujący potrzebujący specyficznego stanu powinni go określić; norma dopuszcza więcej niż jeden.
| Wymaganie AMS 4928 | Wartość normalnie certyfikowana na pręcie Gr5 |
|---|---|
| Chemia | Al 5,5 do 6,75%, V 3,5 do 4,5%, O maks. 0,20%, Fe maks. 0,30% |
| Wytrzymałość na rozciąganie | Minimum 895 MPa |
| Granica plastyczności 0,2% | Minimum 828 MPa |
| Wydłużenie | Minimum 10%, długość ceownika 4D |
| Twardość | Około HV200, około 30 HRC |
| Mikrostruktura | Równoosiowa alfa-beta, bez ciągłej granicy ziarna alfa |
| Powierzchnia | Toczone, szlifowane lub łuszczone, usunięty przypadek alfa |
| Testowanie | Rozciąganie, twardość, ultradźwięki, chemia na wytop |
Tolerancja, prostoliniowość i wydajność obróbki
Tolerancja średnicy do 0,005 mm na szlifowanym pręcie usuwa większość naddatku na obróbkę zgrubną, co skraca czas cyklu i oszczędza materiał na małych częściach. Prosty pręt lepiej podaje się przez podajnik prętów i utrzymuje koncentryczność, gdy część jest obrabiana między kłami. Gr5 przy HV200 tnie z prędkością około 30 do 50 m na minutę z narzędziami z węglików spiekanych pod wysokim ciśnieniem chłodziwa; szybsze bieganie generuje ciepło, które reaguje z narzędziem i utwardza powierzchnię, a warstwa utwardzona jest zwykłą przyczyną słabego wykończenia przy drugim przejściu.
Zamawianie i pakowanie
Wycena według średnicy, długości, stanu, powierzchni, tolerancji i normy, na przykład 25 mm Gr5 AMS 4928 wyżarzony, szlifowany h9, 3000 mm. Pręty są pakowane w skrzynie ze sklejki z separatorami, skrzynia jest oznaczona gatunkiem, numerem wytopu i rozmiarem, a certyfikat producenta podróżuje z przesyłką.
