| Nazwa marki: | LHTI |
| Numer modelu: | LH-01 |
| MOQ: | If in stock, sample is available; Jeśli w magazynie, próbka jest dostępna; If not i |
| Cena: | USD $19.5-$28.5 / kg |
| Warunki płatności: | T/T, L/C, D/A, D/P, Western Union |
| Zdolność do zaopatrzenia: | 10000 kilogramów / kilogramów miesięcznie |
Gr2 Rura z czystego tytanu do zastosowań o wysokim naprężeniu i dużym obciążeniu
Na linii o dużym obciążeniu grubość ścianki nie jest dobierana ze względu na korozję, ponieważ tytan przetrwałby znacznie cieńszą. Jest dobierana ze względu na ciśnienie, wibracje i uszkodzenia, jakich doznaje rura podczas instalacji, zaciskania i okazjonalnego uderzenia. To sprawia, że wybór gatunku i obliczenie grubości ścianki są dwiema decyzjami, które mają znaczenie, i to one decydują o różnicy między Gr1, Gr2 i Gr5, a nie cena. Ta strona jest odniesieniem do Gr2: co gwarantuje gatunek, gdzie faktycznie znajduje się opublikowana wartość 800 MPa i jak dobrać grubość ścianki do ciśnienia roboczego.
Dane rury Gr2
| Gatunek | Czysty tytan Gr2, dostępne również Gr1 i Gr5 do Gr12 |
| Średnica zewnętrzna | 5 mm do 114 mm |
| Ścianka | 0,3 mm do 10 mm, grube ścianki na zamówienie |
| Forma | Bez szwu wg ASTM B338, zwijana spawana wg ASTM B862 |
| Długość | Zwijana lub prosta do 1200 mm, dłuższa na życzenie |
| Wytrzymałość na rozciąganie | Minimum 345 MPa |
| Granica plastyczności | Minimum 275 MPa przy odkształceniu 0,2% |
| Wydłużenie | Minimum 20% na 50 mm |
| Stan | Wyżarzony, trawiony lub polerowany |
| Przetwarzanie | Gięcie i cięcie zgodnie z rysunkiem |
Co gwarantuje gatunek 2
Gr2 to komercyjnie czysty tytan o kontrolowanej zawartości pierwiastków międzywęzłowych: tlen do 0,25%, żelazo do 0,30%, węgiel do 0,10%, azot do 0,03% i wodór do 0,015%. Te limity odróżniają go od Gr1, który jest bardziej miękki i plastyczny, a także zapewniają powtarzalność wytrzymałości między poszczególnymi wytopami. Wodór zasługuje na osobną wzmiankę: powyżej limitu tworzy wodorki, które powodują kruchość rury, dlatego rurę Gr2 do zastosowań w mokrych chlorkach lub ochronie katodowej należy zamawiać z podaniem zawartości wodoru na certyfikacie, zamiast zakładać.
Gdzie faktycznie znajduje się 800 MPa
| Gatunek | Typowa wytrzymałość na rozciąganie / granica plastyczności, MPa | Gdzie jest używany |
|---|
Gr1240 / 170Części głęboko tłoczone i rozszerzane, najwyższa plastycznośćGr2345 / 275Ogólne zastosowania, rury morskie i ciśnienioweGr5 Ti-6Al-4V895 / 828Części o wysokim naprężeniu, gdzie 800 MPa jest rzeczywistym wymogiemGr7 Ti-0.2Pd345 / 275Wytrzymałość Gr2 z palladem do redukcji kwasówGr9 Ti-3Al-2.5V620 / 483Rury hydrauliczne o wyższej wytrzymałościGr12440 / 330Zawiera Mo i Ni, wyższa wytrzymałość w kwasach
Ryczałtowa wartość granicy plastyczności 800 MPa podana w danych na tej stronie dotyczy Gr5, a nie Gr2. Rura Gr2 nie może być certyfikowana na tym poziomie, a kupujący, który zamawia na podstawie tej wartości, będzie rozczarowany podczas inspekcji, dlatego powyższa tabela gatunków stanowi uczciwą podstawę do wyboru. Tam, gdzie faktycznie potrzebne jest 800 MPa, odpowiedzią jest Gr5 lub Gr9 po obróbce na zimno i odprężeniu, a rysunek powinien to określać.
Dobór grubości ścianki do ciśnienia
Dla rury o cienkiej ściance naprężenie obwodowe wynosi ciśnienie razy średnica podzielone przez dwukrotność grubości ścianki, więc ciśnienie robocze wynosi dwukrotność dopuszczalnego naprężenia razy grubość ścianki podzielone przez średnicę zewnętrzną. Przy dopuszczalnym naprężeniu 138 MPa, połowie granicy plastyczności Gr2, rura 25,4 mm o grubości ścianki 2 mm daje około 22 MPa, a ta sama rura o grubości ścianki 3 mm około 33 MPa. Te wartości są orientacyjne i nie uwzględniają zapasu na korozję, obniżenia wartości ze względu na temperaturę ani sprawności połączenia, dlatego obliczenie jest potwierdzane zgodnie z kodem projektowym, a nie pobierane ze strony katalogowej.
Wysokie naprężenie to zazwyczaj zmęczenie
Rura, która ulega awarii w zastosowaniach o dużym obciążeniu, rzadko pęka. Pęka przy zacisku, na stycznej gięcia lub przy spawaniu, po kilku milionach cykli wibracji lub wahań ciśnienia. Trzy rzeczy kontrolują to: stan powierzchni, ponieważ rysa wzdłużna lub ślad po szlifowaniu jest inicjatorem pęknięć; jakość gięcia, ponieważ przerzedzenie na zewnętrznej stronie gięcia i owalizacja podnoszą lokalne naprężenie; oraz rozstaw podpór, ponieważ zbyt długi rozstaw pozwala rurze na rezonans. Gr2 ma użyteczną granicę zmęczenia w powietrzu, ale jest wrażliwy na karby, dlatego powierzchnia po trawieniu lub polerowaniu jest wibrującej linii warta więcej niż dodatkowy milimetr grubości ścianki.
Zwijana, prosta i gięta
Rura Gr2 w zwojach jest dostarczana wyżarzona, aby można ją było giąć i ciąć na miejscu, a w stanie wyżarzonym zgina się do promienia linii środkowej około trzykrotności średnicy. Gięcie na zimno obrabia zewnętrzną ściankę: przekrój się przerzedza, otwór owalizuje, a twardość wzrasta. W przypadku linii ciśnieniowej gięcie jest następnie odprężane, a promień gięcia, limit przerzedzenia i limit owalizacji są zapisane na rysunku, a nie pozostawione warsztatowi. Tam, gdzie linia ma wiele gięć, gięcie z jednego zwoju w jednym kawałku eliminuje spawane połączenia, które w przeciwnym razie stałyby się miejscami zmęczenia.
Zamawianie rury Gr2
Podaj cenę według średnicy zewnętrznej, grubości ścianki, gatunku, formy, długości i testu, na przykład 25,4 mm OD, 2 mm grubości ścianki, Gr2, bez szwu, wyżarzona i trawiona, prosta 6000 mm, próba ciśnieniowa przy 1,5-krotności ciśnienia projektowego, certyfikat wg EN 10204 3.1. Podaj ciśnienie i temperaturę projektową, a nie tylko rozmiar, aby można było sprawdzić grubość ścianki przed złożeniem zamówienia, i określ, czy rura będzie gięta, ponieważ to decyduje o tym, czy zostanie dostarczona wyżarzona, czy odprężona i jak zostaną zabezpieczone końce.

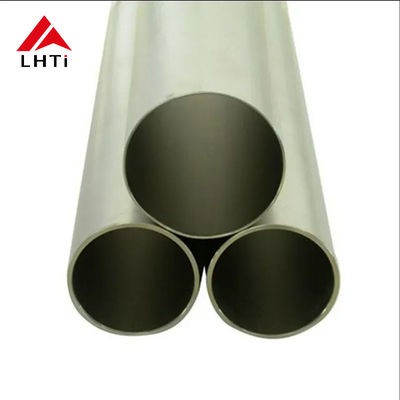

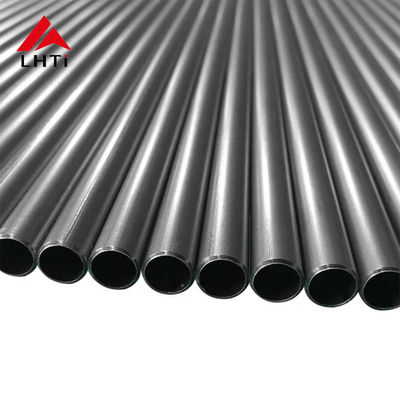

Zdjęcia produktów
