Tytanowa rura wymiennika ciepła OD 19 mm i 25,4 mm

Rurka wymiennika ciepła z tytanu OD 19 mm i 25,4 mm

Dwie średnice rur pokrywają większość wymienników ciepła tytanowych zbudowanych do wody morskiej, solanki i chemicznej: 19 mm i 25,4 mm średnicy zewnętrznej.Wybór pomiędzy nimi jest dokonywany na liście projektowania termicznego, nie zależy od dostępności, ponieważ średnica określa powierzchnię na metr, powierzchnię przepływu na rurę, liczbę rur pasujących do danej powłoki i spadek ciśnienia, za który musi zapłacić pompa.Ściana następnie następuje z ciśnienia i łącza tablicyNa tej stronie podano numery obu rozmiarów, aby można było sprawdzić wybór przed złożeniem zamówienia.

Dane o rozmiarze rur

Powierzchnia i powierzchnia przepływu na metr

19 x 0,7 mm17.600.0597 / 24319 x 1,0 mm17.000.0597 / 22719 x 1,24 mm16.520.0597 / 21425.4 x 1.0 mm23.400.0798 / 43025.4 x 1,24 mm22.920.0798 / 413

Powierzchnia na metr zależy tylko od średnicy zewnętrznej, więc rurka o długości 25,4 mm zapewnia o jedną trzecią więcej powierzchni dla tej samej długości.ponieważ mniej większych rur pasujeW rzeczywistości, co decyduje o obciążeniu, to powierzchnia na jednostkę objętości wiązki, która w przypadku trójkątnej przedziału 1,25 razy średnicy jest prawie równa dla obu rozmiarów.Rzeczywista różnica tkwi w nudnościRurka 19 mm ma mniej więcej połowę powierzchni przepływu rury 25,4 mm, więc przy tym samym przepływie całkowitym przepływa szybciej, lepiej przenosi ciepło po stronie rury i zmniejsza ciśnienie.

Co zmienia się, gdy średnica spada

Przejście z 25,4 mm do 19 mm zwiększa prędkość boczną rurki dla danego przepływu, a ponieważ współczynnik filmu wspina się z prędkością do około ośmiu dziesiątych mocy,współczynnik przenoszenia ciepła poprawia się, a wiązka może być krótszaKosztem jest spadek ciśnienia, który wzrasta szybciej niż współczynnik, oraz większe ryzyko uszkodzenia drgań, gdy przepływ przekracza wiązkę.więcej otworów w tablicyW przypadku czystej wody chłodzącej, wiązka 19 mm jest często lepszym rozwiązaniem termicznym; w przypadku brudu lub skalowania, wiązka 25 mm jest często lepszą rozwiązaniem termicznym.4 mm otworu utrzymuje czyszczącą pędzel i depozyt w odpowiedniej proporcji.

Grubość ścian i przenoszenie ciepła

Tytan jest słabym przewodnikiem w porównaniu z miedzią, około 22 watów na metr kelwina dla Gr2 w temperaturze pokojowej i mniej dla stopów stopów, więc grubsza ściana kosztuje coś.Arytmetyka wciąż jest uspokajająca.: ściana o średnicy 1 mm daje opór około 0,000045 kelvinów na watt na metr kwadratowy, w porównaniu do około 0,0002 dla folii nad wodą o mocy 5000 watów na metr kwadratowy kelvin.Ściana jest więc pod jedną piątą oporu sterującego, dlatego ściana jest wybierana raczej ze względu na ciśnienie, odporność na korozję i połączenie płytki rur niż na przenoszenie ciepła.

Wzmocnienie i rozbudowa płytki

Ściana w połączeniu jest mechanicznym rozwiązaniem.spawany zespół potrzebuje ściany, która może być wycięta i stopiona bez spalania przezŚciana o długości 0,7 mm jest powszechna w chłodnikach niskiego ciśnienia z wodą morską z walcowanymi złączami, podczas gdy 1,24 mm jest bezpieczniejszym wyborem w przypadku rozszerzenia rury, a następnie spawania uszczelnienia,lub gdzie strona powłoki biegnie pod większym ciśnieniemNiezależnie od tego, który z nich jest używany, rurę dostarcza się do rozmiaru otworu w tablicy rur uzgodnionego z producentem, ponieważ otwór zbyt ciasny rozdziela rurę, a zbyt luźny wycieka.

Wymagania dotyczące wymiennika ciepła

Zamówienie według średnicy zewnętrznej, ściany, klasy, długości i próby, na przykład 19 mm OD, ściana 1,0 mm, Gr2, bez szwu zgodnie z normą ASTM B338, 6000 mm, prąd wirusowy badany zgodnie z normą ASTM E426, końce z pokryciem i oznakowaniem.Wyślij arkusz termiczny z zapytaniem, jeśli średnica jest nadal otwarta, ponieważ wybór pomiędzy 19 mm a 25,4 mm zależy od prędkości, dopuszczalnej ilości skażenia i dopuszczalnego spadku ciśnienia,i to jest tańsze, aby rozliczyć go przed rurami są cięte niż po zestawie jest zbudowany.

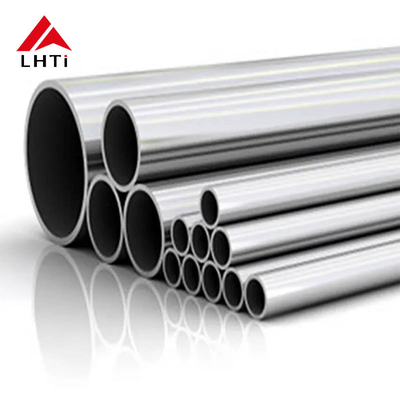

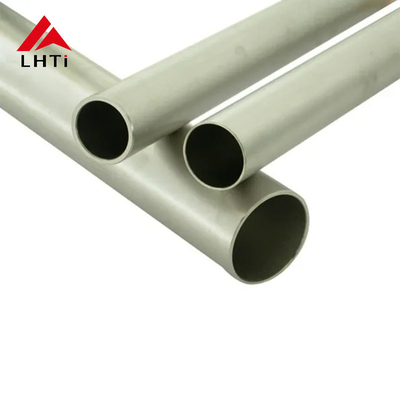

Obrazy produktów
