Gr5 Tytanowy Stop Grubościenny Precyzyjny Rura

Rury precyzyjne grubo ścienne ze stopem tytanu Gr5

Gr5 lub Ti-6Al-4V jest klasą tytanu, który niesie obciążenie. osiąga około 895 MPa wytrzymałości na rozciąganie i 828 MPa wydajności po wygrzewaniu, około dwa i pół razy Gr2,i utrzymuje tę siłę do 400 stopni CelsjuszaCena tej wytrzymałości polega na tym, że stop jest trudniejszy do formowania, trudniejszy do spawania i znacznie mniej wyrozumiały dla złej powierzchni, więc rurę Gr5 kupuje się na podstawie precyzji, a nie tonażu.Ta strona obejmuje zakres grubości ścian, tolerancje, które są rzeczywiście osiągalne, oraz inspekcja, która musi zostać uzgodniona przed przyjęciem rurki.

Dane z rur precyzyjnych Gr5

Tolerancje, które można zachować

Średnica zewnętrzna 0,05 mm do 30 mm, 0,10 mm powyżej mikrometru, three positions per sectionWall10 percent of nominalUltrasonic wall measurement along the lengthStraightness1 mm per metreDial gauge on a surface plateOvality1 percent of outside diameterTwo axis measurement at each endConcentricity10 percent of wallWall scan at four quadrantsSurface roughnessRa 0.8 mikrometrów polerowanyKomparator lub profilometrDługość + lub minus 1 mmTaśma lub laser, końce kwadratowe do 0,5 stopnia

To są liczby, które oddzielają precyzyjną rurę od komercyjnej i są cytowane jako pakiet, ponieważ wchodzą w interakcję.Rurka pociągnięta do 10% tolerancji ściany nie utrzyma 1 mm na metr prostoty poprzez wyprostowanie, chyba że była koncentryczna na początku, a wypolerowana powierzchnia o temperaturze Ra 0,8 jest marnowana, jeśli jajowość otwiera się w tej samej operacji.Odpowiedź jest zazwyczaj do maszyny z cięższej rury zamiast prosić o lepszy wyciągnięty jeden, ponieważ koszty rysowania rosną szybciej niż tolerancja spada.

Dlaczego grube ściany zmieniają kontrolę

Badanie prądu wirusowego jest standardową metodą dla cienkiej ściany rur wymiennika ciepła i traci wrażliwość wraz z rosnącą ścianą:ściana 6 mm na rurze 60 mm jest ponad to, co konwencjonalna cewka wiru biegów rozwiązuje niezawodnieW związku z powyższym cienka rurka Gr5 jest badana za pomocą badań ultradźwiękowych pod kątem defektów wzdłużnych i poprzecznych, przy zastosowaniu wzorców odniesienia uzgodnionych w zamówieniu zakupu,i grubość ściany jest wykonana ultradźwiękowo zamiast sprawdzania za pomocą mikrometru na końcachW przypadku części ciśnieniowej dodaje się badanie hydrostatyczne, a w przypadku części lotniczej do certyfikatu dołącza się numer ciepła i sprawozdanie z badań młynowych.

Wytwarzanie i obróbka Gr5

Gr5 twardnieje i odwraca się.i zgięcie jest zmniejszone naprężeniem później, ponieważ stop inaczej pęknie na extrados w pracyObróbka odbywa się przy użyciu ostrych, powlekanych narzędzi, niskiej prędkości cięcia i hojnego płynu chłodzącego,ponieważ tytan źle przeprowadza ciepło, a ciemna krawędź zamienia cięcie w źródło ciepła, które uszkadza warstwę powierzchniowąW przypadku cienkich ścian nitki i szczeliny są cięte, a nie walcowane, a wszelkie spawania wykonywane są w komorze obojętnej lub z całkowitym pokryciem argonem,ponieważ stop pobiera tlen i azot w temperaturze i połączenie staje się kruche.

W przypadku zastosowania rur Gr5

Zakres grubości ścian obejmuje hydrauliczne przewody napędowe, podwozie lądowe i elementy sterowania lotem, systemy gazowe wysokiego ciśnienia, autoklawę i wewnętrzne naczynia ciśnieniowe,i części maszynowych, w których rurka Gr2 wymagałaby ściany zbyt ciężkiej, aby była użytecznaW każdym przypadku wybierana jest rurka, ponieważ przecinek musi być nośny przy temperaturze lub ciśnieniu, w którym aluminium i stal są zbyt słabe lub zbyt ciężkie,i ponieważ zespół może być spawany lub obrobiony bez powłokiNie jest odpowiednią klasą dla chłodnicy wody morskiej lub linii chemicznej, gdzie Gr2 lub Gr7 przetrwają go przy niższych kosztach.

Precyzja zamówienia Gr5

Należy określić stopień, średnicę zewnętrzną, ścianę, klasę tolerancji, prostotę, wykończenie powierzchni, długość i kontrolę, na przykład 50 mm OD, ścianę 5 mm, wygrzewaną Gr5, tolerancję OD 0,05 mm,prostotę 1 mm na metr, wypolerowany Ra 0.8, ultradźwiękowo przetestowane zgodnie z uzgodnionym standardem węzłów, 1000 mm, końcówki kwadratowe i deburred.ponieważ dopuszczalny zapas i położenie certyfikowanej długości badania wynikają z gotowej części, i powiedzieć, czy będzie spawany, ponieważ to decyduje o granicach interstitialnych i warunkach dostawy.

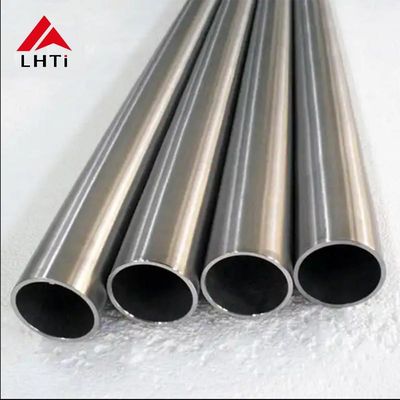

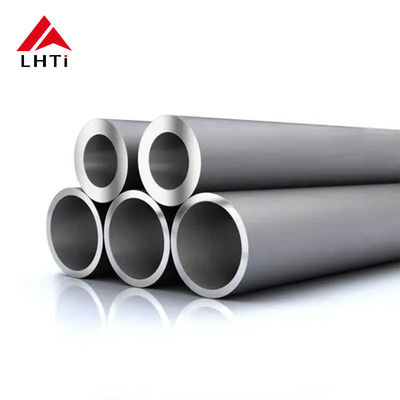

Obrazy produktów
